ワンタッチ管継手 KQ2シリーズ 異径ストレート KQ2H
- 通常単価(税別)
- 276円～822円
- 税込単価
- 304円～904円
サイズ違いのチューブがワンタッチ継手で接続できるワンタッチ継手。【特長】・小型...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
未確定：候補が77型番あります。
商品情報

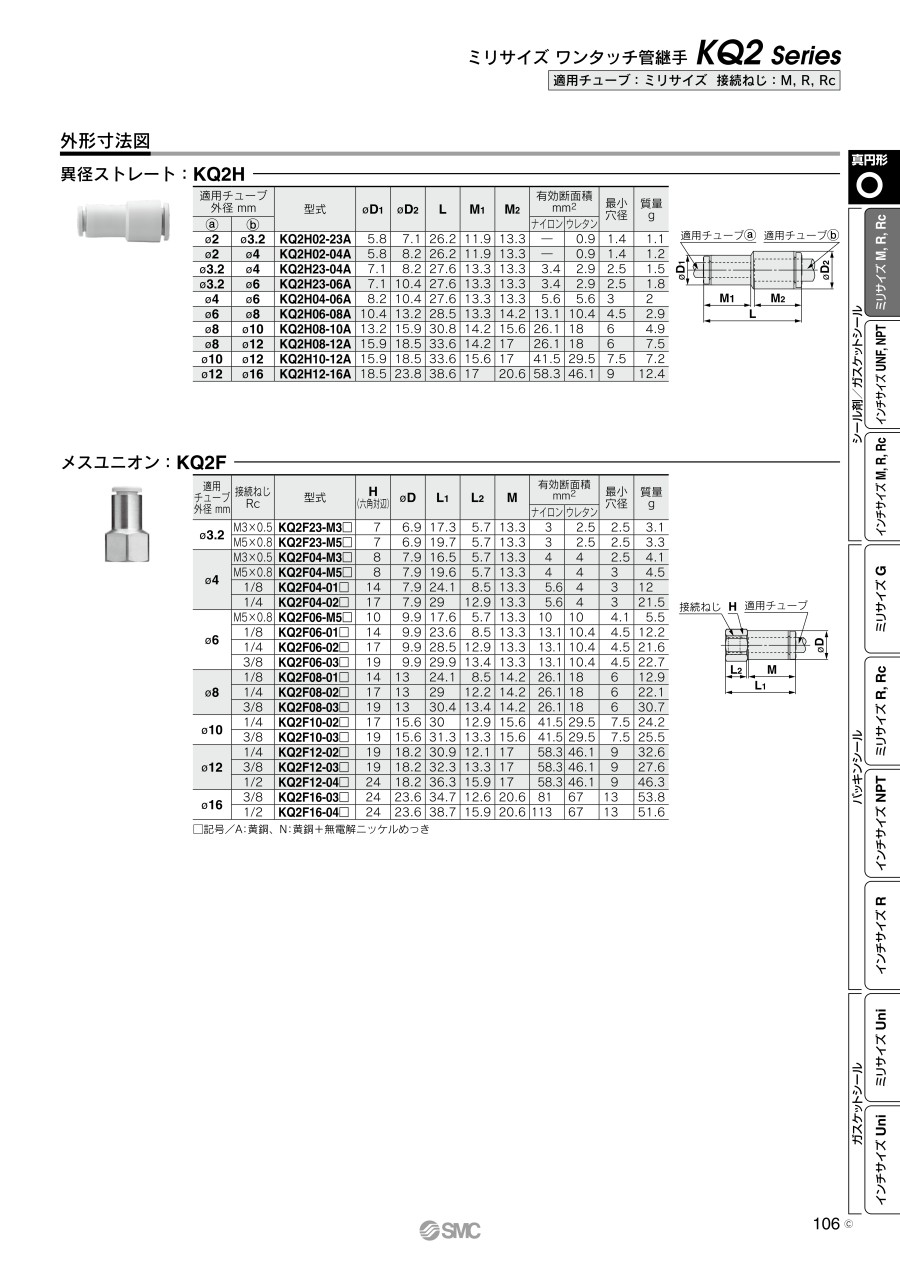

外形図
真円形タイプ
長方形タイプ
製品仕様
適用チューブ：ミリサイズ 接続ねじ：M、R、Rc
主要部品
| ボディ | C3604, PBT, PP, SUS303 |
|---|---|
| スタッド | C3604（ねじ部）、SUS303（ねじ部） |
| チャック | SUS304 |
| ガイド | SUS304 |
| リリースブッシュ | POM |
| パッキン、Oリング | NBR |
| ガスケット | SUS304・NBR |
材質
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン |
|---|---|
| チューブ外径 | φ2, φ3.2, φ4, φ6, φ8, φ10, φ12, φ16 |
適用チューブ
| 使用流体 | 空気、水 | |
|---|---|---|
| 使用圧力範囲 | -100kPa～1MPa | |
| 保証耐圧力（23℃時） | 3MPa | |
| 周囲温度および使用流体温度 | -5～60℃、水の場合：0～40℃ （凍結なきこと） | |
| ねじ | 取付部 | JIS B0203（管用テーパねじ） JIS B0205（メートル並目ねじ） |
| ナット部 | JIS B0205（メートル細目ねじ） | |
| ねじ部のシール | シール剤付 | |
仕様
※上記以外のタイプの仕様につきましては、デジタルカタログを参照してください
規格表
適用チューブ：ミリサイズ 接続ねじ：M、R、Rc
| 適用チューブ外径mm | 型番 | φD1 | φD2 | L | M1 | M2 | 有効断面積mm2 | 最小穴径 | 質量 g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| （a） | （b） | ナイロン | ウレタン | ||||||||
| φ2 | φ3.2 | KQ2H02-23A | 5.8 | 7.1 | 26.2 | 11.9 | 13.3 | - | 0.9 | 1.4 | 1.1 |
| φ2 | φ4 | KQ2H02-04A | 5.8 | 8.2 | 26.2 | 11.9 | 13.3 | - | 0.9 | 1.4 | 1.2 |
| φ3.2 | φ4 | KQ2H23-04A | 7.1 | 8.2 | 27.6 | 13.3 | 13.3 | 3.4 | 2.9 | 2.5 | 1.5 |
| φ3.2 | φ6 | KQ2H23-06A | 7.1 | 10.4 | 27.6 | 13.3 | 13.3 | 3.4 | 2.9 | 2.5 | 1.8 |
| φ4 | φ6 | KQ2H04-06A | 8.2 | 10.4 | 27.6 | 13.3 | 13.3 | 5.6 | 5.6 | 3 | 2 |
| φ6 | φ8 | KQ2H06-08A | 10.4 | 13.2 | 28.5 | 13.3 | 14.2 | 13.1 | 10.4 | 4.5 | 2.9 |
| φ8 | φ10 | KQ2H08-10A | 13.2 | 15.9 | 30.8 | 14.2 | 15.6 | 26.1 | 18 | 6 | 4.9 |
| φ10 | φ12 | KQ2H10-12A | 15.9 | 18.5 | 33.6 | 15.6 | 17 | 41.5 | 29.5 | 7.5 | 7.2 |
| φ12 | φ16 | KQ2H12-16A | 18.5 | 23.8 | 38.6 | 17 | 20.6 | 58.3 | 46.1 | 9 | 12.4 |
リリースブッシュ形状／真円形
| 適用チューブ外径mm | 型番 | φD1 | リリースブッシュ寸法（a） | φD2 | リリースブッシュ寸法（b） | L | M1 | M2 | 有効断面積mm2 | 最小穴径 | 質量 g | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| （a） | （b） | φX （X） | Y | φX （X） | Y | ナイロン | ウレタン | ||||||||
| φ2 | φ3.2 | KQ2H02-23A1 | 5.8 | 5.5 | - | 7.1 | 6.7 | 9.5 | 26.2 | 11.9 | 13.3 | - | 0.9 | 1.4 | 1.1 |
| φ2 | φ4 | KQ2H02-04A1 | 5.8 | 5.5 | - | 8.2 | 7.7 | 10 | 26.2 | 11.9 | 13.3 | - | 0.9 | 1.4 | 1.2 |
| φ3.2 | φ4 | KQ2H23-04A1 | 7.1 | 6.7 | 9.5 | 8.2 | 7.7 | 10 | 27.6 | 13.3 | 13.3 | 3.4 | 2.9 | 2.5 | 1.5 |
| φ3.2 | φ6 | KQ2H23-06A1 | 7.1 | 6.7 | 9.5 | 10.4 | 9.7 | 12 | 27.6 | 13.3 | 13.3 | 3.4 | 2.9 | 2.5 | 1.8 |
| φ4 | φ6 | KQ2H04-06A1 | 8.2 | 7.7 | 10 | 10.4 | 9.7 | 12 | 27.6 | 13.3 | 13.3 | 5.6 | 5.6 | 3 | 2 |
| φ6 | φ8 | KQ2H06-08A1 | 10.4 | 9.7 | 12 | 13.2 | 13 | - | 28.5 | 13.3 | 14.2 | 13.1 | 10.4 | 4.5 | 2.9 |
リリースブッシュ形状／長円形
寸法／対象：φ3.2、φ4、φ6
適用チューブ：インチサイズ 接続ねじ：UNF、NPT
| 適用チューブ外径インチ | 型番 | φD1 | φD2 | L | M1 | M2 | 有効断面積mm2 | 最小穴径 | 質量 g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| （a） | （b） | ナイロン | ウレタン | ||||||||
| φ1/8 | φ5/32 | KQ2H01-03A | 7.1 | 8.2 | 27.6 | 13.3 | 13.3 | 3.4 | 2.9 | 2.5 | 1.5 |
| φ1/4 | KQ2H01-07A | 7.1 | 11.1 | 27.6 | 13.3 | 13.3 | 3.4 | 2.9 | 2.5 | 2 | |
| φ5/32 | φ3/16 | KQ2H03-05A | 8.2 | 9.1 | 27.6 | 13.3 | 13.3 | 5.6 | 5.6 | 3 | 1.8 |
| φ1/4 | KQ2H03-07A | 8.2 | 11.1 | 27.6 | 13.3 | 13.3 | 5.6 | 5.6 | 3 | 2.1 | |
| φ3/16 | φ1/4 | KQ2H05-07A | 9.1 | 11.1 | 27.6 | 13.3 | 13.3 | 7.8 | 6.5 | 3.5 | 2.2 |
| φ1/4 | φ5/16 | KQ2H07-09A | 11.1 | 13.2 | 28.5 | 13.3 | 14.2 | 13.5 | 11.5 | 4.6 | 3.2 |
| φ3/8 | KQ2H07-11A | 11.1 | 15.4 | 29.9 | 13.3 | 15.6 | 13.5 | 11.5 | 4.6 | 4.1 | |
| φ5/16 | φ3/8 | KQ2H09-11A | 13.2 | 15.4 | 30.8 | 14.2 | 15.6 | 26.1 | 18 | 6 | 4.7 |
| φ1/2 | KQ2H09-13A | 13.2 | 19.3 | 32.2 | 14.2 | 17 | 26.1 | 18 | 6 | 6.6 | |
| φ3/8 | φ1/2 | KQ2H11-13A | 15.4 | 19.3 | 33.6 | 15.6 | 17 | 35.3 | 29.1 | 7 | 7.3 |
リリースブッシュ形状／真円形
| 適用チューブ外径インチ | 型番 | φD1 | リリースブッシュ寸法（a） | φD2 | リリースブッシュ寸法（b） | L | M1 | M2 | 有効断面積mm2 | 最小穴径 | 質量 g | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| （a） | （b） | X | Y | φX （X） | Y | ナイロン | ウレタン | ||||||||
| φ1/8 | φ5/32 | KQ2H01-03A1 | 7.1 | 6.7 | 9.5 | 8.2 | 7.7 | 10 | 27.6 | 13.3 | 13.3 | 3.4 | 2.9 | 2.5 | 1.5 |
| φ1/4 | KQ2H01-07A1 | 7.1 | 6.7 | 9.5 | 11.1 | 10.9 | - | 27.6 | 13.3 | 13.3 | 3.4 | 2.9 | 2.5 | 2 | |
| φ5/32 | φ3/16 | KQ2H03-05A1 | 8.2 | 7.7 | 10 | 9.1 | 8.4 | 11 | 27.6 | 13.3 | 13.3 | 5.6 | 5.6 | 3 | 1.8 |
| φ1/4 | KQ2H03-07A1 | 8.2 | 7.7 | 10 | 11.1 | 10.9 | - | 27.6 | 13.3 | 13.3 | 5.6 | 5.6 | 3 | 2.1 | |
| φ3/16 | φ1/4 | KQ2H05-07A1 | 9.1 | 8.4 | 11 | 11.1 | 10.9 | - | 27.6 | 13.3 | 13.3 | 7.8 | 6.5 | 3.5 | 2.2 |
リリースブッシュ形状／長円形
注意・禁止事項
注1）ねじ部がなくボディ材質が樹脂のみの製品は全て銅系不可仕様となります。
注2）サージ圧は最高使用圧力以下に抑えてご使用ください。
注3）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
注4）φD1、φD2は最大径を意味します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
452円 ( 497円 ) | 9日目 |
452円 ( 497円 ) | 9日目 |
465円 ( 512円 ) | 在庫品1日目当日出荷可能 |
541円 ( 595円 ) | 9日目 |
435円 ( 479円 ) | 9日目 |
437円 ( 481円 ) | 9日目 |
384円 ( 422円 ) | 在庫品1日目当日出荷可能 |
417円 ( 459円 ) | 30日目 |
437円 ( 481円 ) | 30日目 |
395円 ( 435円 ) | 在庫品1日目当日出荷可能 |
428円 ( 471円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 30日目 |
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
479円 ( 527円 ) | 在庫品1日目当日出荷可能 |
543円 ( 597円 ) | 9日目 |
544円 ( 598円 ) | 9日目 |
528円 ( 581円 ) | 在庫品1日目当日出荷可能 |
557円 ( 613円 ) | 在庫品1日目当日出荷可能 |
822円 ( 904円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 6日目 |
430円 ( 473円 ) | 9日目 |
424円 ( 466円 ) | 30日目 |
316円 ( 348円 ) | 在庫品1日目当日出荷可能 |
556円 ( 612円 ) | 在庫品1日目当日出荷可能 |
317円 ( 349円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
311円 ( 342円 ) | 在庫品1日目当日出荷可能 |
527円 ( 580円 ) | 在庫品1日目当日出荷可能 |
333円 ( 366円 ) | 在庫品1日目当日出荷可能 |
311円 ( 342円 ) | 在庫品1日目当日出荷可能 |
362円 ( 398円 ) | 在庫品1日目当日出荷可能 |
573円 ( 630円 ) | 在庫品1日目当日出荷可能 |
311円 ( 342円 ) | 在庫品1日目当日出荷可能 |
526円 ( 579円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
528円 ( 581円 ) | 在庫品1日目当日出荷可能 |
276円 ( 304円 ) | 在庫品1日目当日出荷可能 |
493円 ( 542円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
416円 ( 458円 ) | 19日目 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
317円 ( 349円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
317円 ( 349円 ) | 6日目 |
276円 ( 304円 ) | 在庫品1日目当日出荷可能 |
493円 ( 542円 ) | 在庫品1日目当日出荷可能 |
333円 ( 366円 ) | 在庫品1日目当日出荷可能 |
417円 ( 459円 ) | 在庫品1日目当日出荷可能 |
311円 ( 342円 ) | 在庫品1日目当日出荷可能 |
311円 ( 342円 ) | 在庫品1日目当日出荷可能 |
317円 ( 349円 ) | 在庫品1日目当日出荷可能 |
317円 ( 349円 ) | 在庫品1日目当日出荷可能 |
333円 ( 366円 ) | 在庫品1日目当日出荷可能 |
341円 ( 375円 ) | 在庫品1日目当日出荷可能 |
341円 ( 375円 ) | 9日目 |
341円 ( 375円 ) | 在庫品1日目当日出荷可能 |
401円 ( 441円 ) | 在庫品1日目当日出荷可能 |
507円 ( 558円 ) | 在庫品1日目当日出荷可能 |
515円 ( 567円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
サイズ違いのチューブがワンタッチ継手で接続できるワンタッチ継手。
【特長】
・小型で軽量化の継手で、チューブの着脱性が向上
・適用チューブ外径がミリサイズとインチサイズ、リリースブッシュ形状が真円形、長円形の2タイプで選択
・軽い取外し力で、チャックがチューブへ必要以上に喰い込むのを防止する
【用途】
・サイズ違いのチューブ同士の接続として利用可能
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ リリースブッシュ 長円（P.9） 真円（P.106）
・適用チューブ外径インチ リリースブッシュ 長円（P.33） 真円（P.138）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
商品担当おすすめ
