ワンタッチ管継手 KQ2シリーズハーフユニオン KQ2H（シール剤付・シール剤無し）

カタログ |

4.7

平均満足度4.7

この商品のレビューをみる（29件）

この商品のFAQをみる（3件）

通常単価(税別): 127円～931円

税込単価: 140円～1,024円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ワンタッチ管継手 KQ2シリーズハーフユニオン KQ2H（ガスケットシール）

4.4

通常価格(税別)： 215円 (税込価格：237円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ワンタッチ管継手 KQ2シリーズエルボユニオン KQ2L（シール剤・シール剤無し）

4.6

通常価格(税別)： 217円 (税込価格：239円)

通常出荷日：在庫品1日目

SMC社のワンタッチ継手、ハーフユニオン：KQ2H（シール剤付・シール剤無し）...

詳細情報を確認する

周囲温度 (℃)
-5::60
使用流体
水 / 空気
継手種類
ねじ取付方向
ねじ取付方向
ハーフユニオン
種類
ワンタッチ・ねじ
接続チューブ本数 (本)
1
色
白

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
CADデータは、一部の型番には対応しておりません。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

未確定：候補が377型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図（真円形）

画像イメージ

規格表（真円形）

単位：mm

KQ2H（シール剤）

適用チューブ外径インチ	接続ねじ NPT	型番	H （六角対辺）	ΦD	L	A^※	M	有効断面積mm²		最小穴径	質量 g
適用チューブ外径インチ	接続ねじ NPT	型番	H （六角対辺）	ΦD	L	A^※	M	ナイロン	ウレタン	最小穴径	質量 g
Φ1/8	1/16	KQ2H01-33□S	9.5	6.7	19.3	15.2	13.3	3	2.5	2.5	6
	1/8	KQ2H01-34□S	11.11	6.7	14	10.8	13.3	3	2.5	2.5	7.1
	1/4	KQ2H01-35□S	14.29	6.7	16.7	12.3	13.3	3.4	2.9	2.5	16.2
Φ5/32	1/16	KQ2H03-33□S	9.5	7.7	20	15.9	13.3	4.8	3.4	3	6.1
	1/8	KQ2H03-34□S	11.11	7.7	14	10.8	13.3	4.8	3.4	3	6.5
	1/4	KQ2H03-35□S	14.29	7.7	16.7	12.3	13.3	4.8	3.4	3	15.6
Φ3/16	1/8	KQ2H05-34□S	11.11	8.3	17.4	14.2	13.3	7.8	6.5	3.5	7.4
Φ3/16	1/4	KQ2H05-35□S	14.29	8.3	16.7	12.3	13.3	7.8	6.5	3.5	14.9
Φ1/4	1/16	KQ2H07-33□S	11.11	10.9	22.5	18.4	13.3	13.5	11.5	4.6	7.6
	1/8	KQ2H07-34□S	11.11	10.9	18	14.8	13.3	13.5	11.5	4.6	6.5
	1/4	KQ2H07-35□S	14.29	10.9	16.7	12.3	13.3	13.5	11.5	4.6	13.1
	3/8	KQ2H07-36□S	17.46	10.9	18.1	13.4	13.3	13.5	11.5	4.6	25.7
Φ5/16	1/8	KQ2H09-34□S	14.29	13	22.2	19	14.2	26.1	18	6	12.6
	1/4	KQ2H09-35□S	14.29	13	22.1	17.7	14.2	26.1	18	6	15.2
	3/8	KQ2H09-36□S	17.46	13	18.1	13.4	14.2	26.1	18	6	22.5
Φ3/8	1/8	KQ2H11-34□S	17.46	15.1	24.1	20.9	15.6	26	26	6	19.5
	1/4	KQ2H11-35□S	17.46	15.1	25.1	20.7	15.6	35.3	29.1	7	21
	3/8	KQ2H11-36□S	17.46	15.1	22.7	18	15.6	35.3	29.1	7	23.5
	1/2	KQ2H11-37□S	22.23	15.1	22.3	15.9	15.6	35.3	29.1	7	49.1
Φ1/2	1/4	KQ2H13-35□S	22.23	19	28.8	24.4	17	58.5	51.7	9	34.4
	3/8	KQ2H13-36□S	22.23	19	27.5	22.8	17	66	51.7	9.6	36.2
	1/2	KQ2H13-37□S	22.23	19	28	21.6	17	66	51.7	9.6	47.1

□記号/A：黄銅、N：黄銅+無電解ニッケルめっき

※ NPTねじのねじ込み後の参考寸法

適用チューブ外径インチ	接続ねじ R	型番	H （六角対辺）	ΦD	L	A^※	M	有効断面積mm²		最小穴径	質量 g
適用チューブ外径インチ	接続ねじ R	型番	H （六角対辺）	ΦD	L	A^※	M	ナイロン	ウレタン	最小穴径	質量 g
Φ1/8	1/8	KQ2H01-01□S	10	6.7	14	10.9	13.3	3.4	2.9	2.5	6
Φ1/8	1/4	KQ2H01-02□S	14	6.7	16.7	12	13.3	3.4	2.9	2.5	15.3
Φ3/16	1/8	KQ2H05-01□S	10	8.3	17.9	14.8	13.3	7.8	6.5	3.5	6.4
Φ3/16	1/4	KQ2H05-02□S	14	8.3	16.7	12	13.3	7.8	6.5	3.5	13.9
Φ1/4	1/8	KQ2H07-01□S	12	10.9	18.2	15.1	13.3	13.5	11.5	4.6	7.1
	1/4	KQ2H07-02□S	14	10.9	16.7	12	13.3	13.5	11.5	4.6	12.1
	3/8	KQ2H07-03□S	17	10.9	18.1	13	13.3	13.5	11.5	4.6	24
Φ5/16	1/8	KQ2H09-01□S	14	13	22.5	19.4	14.2	26.1	18	6	11.9
	1/4	KQ2H09-02□S	14	13	22	17.3	14.2	26.1	18	6	13.9
	3/8	KQ2H09-03□S	17	13	18.1	13	14.2	26.1	18	6	21
Φ3/8	1/4	KQ2H11-02□S	17	15.1	26.9	22.2	15.6	35.3	29.1	7	22.5
	3/8	KQ2H11-03□S	17	15.1	23.2	18.1	15.6	35.3	29.1	7	22.9
	1/2	KQ2H11-04□S	22	15.1	22.3	15.9	15.6	35.3	29.1	7	45.9
Φ1/2	1/4	KQ2H13-02□S	19	19	28.7	24	17	58.5	51.7	9	23.3
	3/8	KQ2H13-03□S	19	19	27.2	22.1	17	66.0	51.7	9.6	26.2
	1/2	KQ2H13-04□S	22	19	22.3	15.9	17	66.0	51.7	9.6	35.4

□記号/A：黄銅、N：黄銅+無電解ニッケルめっき

※ Rねじのねじ込み後の参考寸法

適用チューブ外径mm	接続ねじ R	型番	H （六角対辺）	ΦD	L	A^※	M	有効断面積mm²		最小穴径	質量 g
適用チューブ外径mm	接続ねじ R	型番	H （六角対辺）	ΦD	L	A^※	M	ナイロン	ウレタン	最小穴径	質量 g
Φ3.2	1/8	KQ2H23-01□S	10	6.7	14	10.9	13.3	3.4	2.9	2.5	6
Φ3.2	1/4	KQ2H23-02□S	14	6.7	16.7	12	13.3	3.4	2.9	2.5	15.3
Φ4	1/8	KQ2H04-01□S	10	7.7	14.3	11.2	13.3	4.8	3.4	3	5.6
Φ4	1/4	KQ2H04-02□S	14	7.7	16.7	12	13.3	4.8	3.4	3	14.6
Φ6	1/8	KQ2H06-01□S	10	9.7	18.4	15.3	13.3	13.1	10.4	4.5	5.8
	1/4	KQ2H06-02□S	14	9.7	16.7	12	13.3	13.1	10.4	4.5	12.5
	3/8	KQ2H06-03□S	17	9.7	18.1	13	13.3	13.1	10.4	4.5	24.5
Φ8	1/8	KQ2H08-01□S	14	13	22.5	19.4	14.2	26.1	18	6	11.9
	1/4	KQ2H08-02□S	14	13	22	17.3	14.2	26.1	18	6	13.9
	3/8	KQ2H08-03□S	17	13	18.1	13	14.2	26.1	18	6	21
Φ10	1/8	KQ2H10-01□S	17	15.6	23.8	20.7	15.6	26.1	26.1	6	16.9
	1/4	KQ2H10-02□S	17	15.6	27.3	22.6	15.6	41.5	29.5	7.5	22.1
	3/8	KQ2H10-03□S	17	15.6	23.5	18.4	15.6	41.5	29.5	7.5	22.5
	1/2	KQ2H10-04□S	22	15.6	22.3	15.9	15.6	41.5	29.5	7.5	44.7
Φ12	1/4	KQ2H12-02□S	19	18.2	28.7	24	17	58.3	46.1	9	24.3
	3/8	KQ2H12-03□S	19	18.2	25.9	20.8	17	58.3	46.1	9	25.2
	1/2	KQ2H12-04□S	22	18.2	22.3	15.9	17	58.3	46.1	9	37.7
Φ16	1/4	KQ2H16-02□S	24	23.6	32.5	27.8	20.6	58.3	58.3	9	37.4
	3/8	KQ2H16-03□S	24	23.6	33.1	28	20.6	81	67	11	42.4
	1/2	KQ2H16-04□S	24	23.6	32.1	25.7	20.6	113	67	13	44.6

□記号/A：黄銅、N：黄銅+無電解ニッケルめっき

※ Rねじのねじ込み後の参考寸法

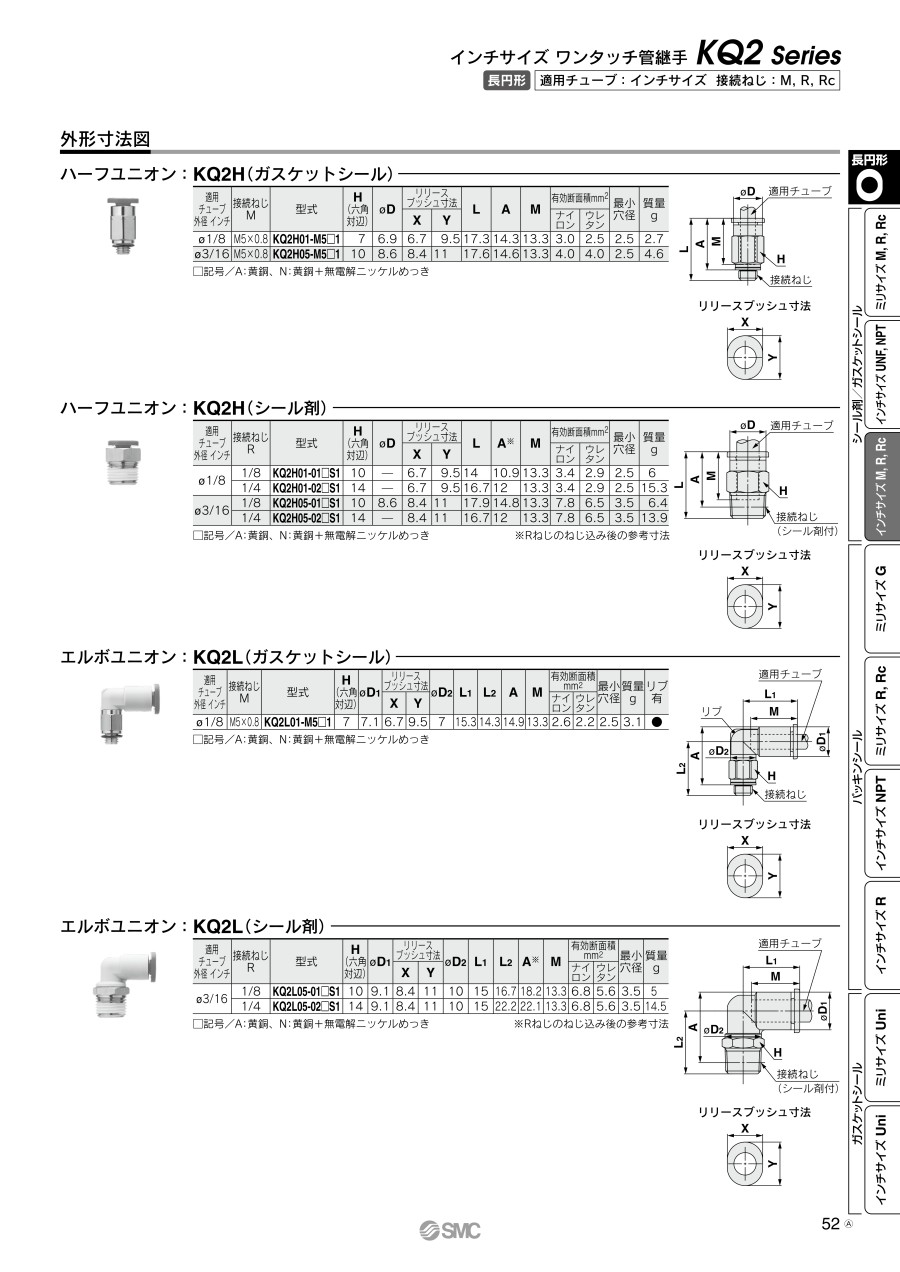

外形図（長円形）

画像イメージ

規格表（長円形）

単位：mm

KQ2H（シール剤）

適用チューブ外径mm	接続ねじ R	型番	H （六角対辺）	ΦD	リリースブッシュ寸法		L	A^※	M	有効断面積 mm²		最小穴径	質量 g
適用チューブ外径mm	接続ねじ R	型番	H （六角対辺）	ΦD	X	Y	L	A^※	M	ナイロン	ウレタン	最小穴径	質量 g
Φ3.2	1/8	KQ2H23-01□S1	10	-	6.7	9.5	14	10.9	13.3	3.4	2.9	2.5	6
Φ3.2	1/4	KQ2H23-02□S1	14	-	6.7	9.5	16.7	12	13.3	3.4	2.9	2.5	15.3
Φ4	1/8	KQ2H04-01□S1	10	-	7.7	10	14.3	11.2	13.3	4.8	3.4	3	5.6
Φ4	1/4	KQ2H04-02□S1	14	-	7.7	10	16.7	12	13.3	4.8	3.4	3	14.6
Φ6	1/8	KQ2H06-01□S1	10	9.9	9.7	12	18.4	15.3	13.3	13.1	10.4	4.5	5.8
	1/4	KQ2H06-02□S1	14	-	9.7	12	16.7	12	13.3	13.1	10.4	4.5	12.5
	3/8	KQ2H06-03□S1	17	-	9.7	12	18.1	13	13.3	13.1	10.4	4.5	24.5

□記号/A：黄銅、N：黄銅+無電解ニッケルめっき

- ※ Rねじのねじ込み後の参考寸法

適用チューブ外径インチ	接続ねじ NPT	型番	H （六角対辺）	ΦD	リリースブッシュ寸法		L	A^※	M	有効断面積 mm²		最小穴径	質量 g
適用チューブ外径インチ	接続ねじ NPT	型番	H （六角対辺）	ΦD	X	Y	L	A^※	M	ナイロン	ウレタン	最小穴径	質量 g
Φ1/8	1/16	KQ2H01-33□S1	9.5	6.9	6.7	9.5	19.3	15.2	13.3	3	2.5	2.5	6
	1/8	KQ2H01-34□S1	11.11	-	6.7	9.5	14	10.8	13.3	3	2.5	2.5	7.1
	1/4	KQ2H01-35□S1	14.29	-	6.7	9.5	16.7	12.3	13.3	3.4	2.9	2.5	16.2
Φ5/32	1/16	KQ2H03-33□S1	9.5	7.9	7.7	10	20	15.9	13.3	4.8	3.4	3	6.1
	1/8	KQ2H03-34□S1	11.11	-	7.7	10	14	10.8	13.3	4.8	3.4	3	6.5
	1/4	KQ2H03-35□S1	14.29	-	7.7	10	16.7	12.3	13.3	4.8	3.4	3	15.6
Φ3/16	1/8	KQ2H05-34□S1	11.11	8.55	8.4	11	17.4	14.2	13.3	7.8	6.5	3.5	7.4
Φ3/16	1/4	KQ2H05-35□S1	14.29	-	8.4	11	16.7	12.3	13.3	7.8	6.5	3.5	14.9

□記号/A：黄銅、N：黄銅+無電解ニッケルめっき

- ※ NPTねじのねじ込み後の参考寸法

適用チューブ外径インチ	接続ねじ R	型番	H （六角対辺）	ΦD	リリースブッシュ寸法		L	A^※	M	有効断面積 mm²		最小穴径	質量 g
適用チューブ外径インチ	接続ねじ R	型番	H （六角対辺）	ΦD	X	Y	L	A^※	M	ナイロン	ウレタン	最小穴径	質量 g
Φ1/8	1/8	KQ2H01-01□S1	10	-	6.7	9.5	14	10.9	13.3	3.4	2.9	2.5	6
Φ1/8	1/4	KQ2H01-02□S1	14	-	6.7	9.5	16.7	12	13.3	3.4	2.9	2.5	15.3
Φ3/16	1/8	KQ2H05-01□S1	10	8.6	8.4	11	17.9	14.8	13.3	7.8	6.5	3.5	6.4
Φ3/16	1/4	KQ2H05-02□S1	14	-	8.4	11	16.7	12	13.3	7.8	6.5	3.5	13.9

- □記号/A：黄銅、N：黄銅+無電解ニッケルめっき
- ※ Rねじのねじ込み後の参考寸法

KQ2シリーズ共通の仕様（参考）

構造

適用チューブ

チューブ材質	FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン
チューブ外径	Φ1/2"、Φ1/4"、Φ1/8"、Φ3/8"、Φ3/16"、Φ5/16"、Φ5/32"、Φ3.2、Φ4、Φ6、Φ8、Φ10、Φ12、Φ16

仕様

使用流体		空気、水^注1）
使用圧力範囲^注2）		-100kPa～1MPa
保証耐圧力（23℃時）		3MPa
周囲温度および使用流体温度		-5～60℃、水の場合：0～40℃（凍結なきこと）
ねじ	取付部	ANSI/ASME1.20.1（NPTねじ）…NPT JIS B0203（管用テーパねじ）…R
ねじ	ナット部	JIS B0205（メートル細目ねじ） JIS B0208（ユニファイ細目ねじ）
ねじ部のシール		シール剤付

※ 注1）サージ圧は最高使用圧力以下に抑えてご使用ください。
※ 注2）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。

主要部品材質

ボディ	C3604、 PBT
スタッド	C3604（ねじ部）
チャック	SUS304
ガイド	SUS304
リリースブッシュ	POM
パッキン、Oリング	NBR

型番リスト

表示件数

...

型番

本体材質

ねじ部材質

パッキン・Oリング材質

適用チューブ外径1

(φ)

接続種類

接続ねじ

仕様

リリースブッシュ形状

リリースブッシュ色

オーダーメイド仕様

最小発注数量

[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	1/8	R	1/8	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	1/8	R	1/4	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	1/8	NPT	1/16	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	1/8	NPT	1/8	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	1/8	NPT	1/4	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	5/32	NPT	1/16	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	5/32	NPT	1/8	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	5/32	NPT	1/4	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	4	R	1/8	シール剤なし	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	4	R	1/8	シール剤なし	長円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	4	R	1/8	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	4	R	1/8	シール剤付	長円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	4	R	1/4	シール剤なし	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	4	R	1/4	シール剤なし	長円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	4	R	1/4	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	4	R	1/4	シール剤付	長円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	3/16	R	1/8	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	3/16	R	1/4	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	3/16	NPT	1/8	シール剤なし	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	3/16	NPT	1/8	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	3/16	NPT	1/4	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	6	R	1/8	シール剤なし	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	6	R	1/8	シール剤なし	長円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	6	R	1/8	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	6	R	1/8	シール剤付	長円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	6	R	1/4	シール剤なし	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	6	R	1/4	シール剤なし	長円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	6	R	1/4	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	6	R	1/4	シール剤付	長円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	6	R	3/8	シール剤なし	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	6	R	3/8	シール剤なし	長円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	6	R	3/8	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	6	R	3/8	シール剤付	長円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	1/4	R	1/8	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	1/4	R	1/4	シール剤なし	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	1/4	R	1/4	シール剤付	真円形	白	なし	1個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	1/4	R	3/8	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	1/4	NPT	1/16	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	1/4	NPT	1/8	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	1/4	NPT	1/4	シール剤なし	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	1/4	NPT	1/4	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	1/4	NPT	3/8	シール剤なし	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	1/4	NPT	3/8	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	8	R	1/8	シール剤なし	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	8	R	1/8	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	8	R	1/4	シール剤なし	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	8	R	1/4	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	8	R	3/8	シール剤なし	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	8	R	3/8	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	5/16	R	1/8	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	5/16	R	1/4	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	5/16	R	3/8	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	5/16	NPT	1/8	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	5/16	NPT	1/4	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	5/16	NPT	3/8	シール剤付	真円形	白	なし	10個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	10	R	1/8	シール剤なし	真円形	白	なし	5個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	10	R	1/8	シール剤付	真円形	白	なし	5個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	10	R	1/4	シール剤なし	真円形	白	なし	5個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	10	R	1/4	シール剤付	真円形	白	なし	5個
[標準(PBT)] PBT+黄銅(無電解ニッケルめっき)	[標準(黄銅)] 黄銅(無電解ニッケルめっき)	[標準(NBR)] NBR	10	R	3/8	シール剤なし	真円形	白	なし	10個

通常単価(税別) (税込単価)	通常出荷日

347円 ( 382円 )	在庫品1日目当日出荷可能
649円 ( 714円 )	在庫品1日目当日出荷可能
539円 ( 593円 )	9日目
346円 ( 381円 )	9日目
605円 ( 666円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	9日目
565円 ( 622円 )	9日目
605円 ( 666円 )	9日目
251円 ( 276円 )	9日目
240円 ( 264円 )	9日目
258円 ( 284円 )	在庫品1日目当日出荷可能
278円 ( 306円 )	30日目
311円 ( 342円 )	在庫品1日目当日出荷可能
347円 ( 382円 )	9日目
337円 ( 371円 )	在庫品1日目当日出荷可能
338円 ( 372円 )	9日目
348円 ( 383円 )	9日目
388円 ( 427円 )	9日目
381円 ( 419円 )	9日目
584円 ( 642円 )	9日目
388円 ( 427円 )	9日目
233円 ( 256円 )	9日目
289円 ( 318円 )	30日目
271円 ( 298円 )	在庫品1日目当日出荷可能
293円 ( 322円 )	在庫品1日目当日出荷可能
524円 ( 576円 )	在庫品1日目当日出荷可能
311円 ( 342円 )	9日目
314円 ( 345円 )	在庫品1日目当日出荷可能
338円 ( 372円 )	9日目
367円 ( 404円 )	9日目
410円 ( 451円 )	9日目
381円 ( 419円 )	在庫品1日目当日出荷可能
385円 ( 424円 )	9日目
600円 ( 660円 )	在庫品1日目当日出荷可能
334円 ( 367円 )	30日目
410円 ( 451円 )	在庫品1日目当日出荷可能
453円 ( 498円 )	在庫品1日目当日出荷可能
605円 ( 666円 )	9日目
388円 ( 427円 )	9日目
357円 ( 393円 )	9日目
384円 ( 422円 )	9日目
398円 ( 438円 )	9日目
423円 ( 465円 )	9日目
340円 ( 374円 )	6日目
340円 ( 374円 )	在庫品1日目当日出荷可能
352円 ( 387円 )	在庫品1日目当日出荷可能
354円 ( 389円 )	在庫品1日目当日出荷可能
384円 ( 422円 )	在庫品1日目当日出荷可能
393円 ( 432円 )	在庫品1日目当日出荷可能
415円 ( 457円 )	9日目
415円 ( 457円 )	9日目
675円 ( 743円 )	9日目
671円 ( 738円 )	9日目
658円 ( 724円 )	9日目
671円 ( 738円 )	9日目
462円 ( 508円 )	在庫品1日目当日出荷可能
458円 ( 504円 )	在庫品1日目当日出荷可能
426円 ( 469円 )	在庫品1日目当日出荷可能
552円 ( 607円 )	在庫品1日目当日出荷可能
395円 ( 435円 )	9日目

...

基本情報

基本情報

SMC社のワンタッチ継手、ハーフユニオン：KQ2H（シール剤付・シール剤無し）。
【特長】
・チューブ着脱性向上
・小型・軽量化
【用途】
・めねじ部からの同一方向の配管に使用

【10-シリーズクリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止

【カタログはこちらをご参照ください】
・適用チューブ外径ミリ接続ねじ［R］リリースブッシュ長円（P.9）真円（P.105）
・適用チューブ外径インチ接続ねじ［NPT］リリースブッシュ長円（P.33）真円（P.137）
・適用チューブ外径インチ接続ねじ［R］リリースブッシュ長円（P.52）真円（P.160）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
CADデータは、一部の型番には対応しておりません。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
ワンタッチ管継手 KQ2シリーズハーフユニオン KQ2H（ガスケットシール）
同商品タイプのガスケットシールとなります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手 KQ2シリーズハーフユニオン KQ2H（シール剤付・シール剤無し）のレビュー

4.7平均満足度：4.729件のレビュー

星5
76%
星4
24%
星3
0%
星2
0%
星1
0%

エアシリンダに使っています

満足度：5.02019/12/10

いつもこの商品を購入しているので、今回もリピートで購入しました。ワンタッチ管継手 KQ2シリーズ異径チーズ KQ2T、...もっと読む

1人が参考にしています。

クリーンルームで使用

満足度：5.02019/03/20

使用歴：数年使用用途：使用環境クリーンルーム使用理由：クリーンルームで使える商品を探していたところ、この商品は絞り込...もっと読む

1人が参考にしています。

配管に

満足度：4.02023/06/28

配管に使用しました。漏れなく使用できています。高品質なのは間違いないです。

0人が参考にしています。

エアシリンダに使用

満足度：5.02023/02/04

在庫がない時、短納期で購入できるのでとても助かります。もちろん品質はまったく問題ありません。5個から購入可能です。

0人が参考にしています。

シリンダに

満足度：4.02022/08/30

シリンダに使用しています。シール剤が付いているタイプはそのまま使えて便利です。

0人が参考にしています。

29件全て見る

よくあるご質問（FAQ）

QKQ2シリーズは流体が水でも使えますか？

使用可能（ただし工業用）です。最高使用圧力は、サージ圧を含め1MPaまでです。
使用流体温度は0～40℃（凍結なきこと）です。

Qワンタッチ管継手：KQ2□-□N（金属部無電解ニッケルめっき） / KQ2□-□G（金属部SUS303） / KG（金属部SUS303）
各シリーズの現品識別方法はあるか？

KQ2□-□Nシリーズはリリースブッシュ色がライトグレー、KG／KQ2□-□Gシリーズはリリースブッシュが白色です。
また、KGシリーズとKQ2□-□N・KQ2□-□Gでは、外観形状や寸法が異なります。
KQ2□-□Gシリーズは、六角対辺がある機種は全て、識別のためにV溝を付けています。

Q新KQ2シリーズで、ボディ色が黒のタイプはありますか？

KQ2の品番末尾に-X35で、ボディ色が黒になります。（例：KQ2L08-02AS-X35 ）

この商品を見た人は、こんな商品も見ています

	今見ている商品ワンタッチ管継手 KQ2シリーズハーフユニオン KQ2H（シール剤付・シール剤無し）	ワンタッチ管継手 KQ2シリーズ六角穴付ハーフユニオン KQ2S（シール剤・シール剤無し）	ワンタッチ管継手 KQ2シリーズエルボユニオン KQ2L（シール剤・シール剤無し）	ワンタッチ管継手 KQ2シリーズロングエルボユニオン KQ2W（シール剤・シール剤無し）	ワンタッチ管継手 KQ2シリーズユニバーサルエルボユニオン KQ2V（シール剤・シール剤無し）	ワンタッチ管継手 KQ2シリーズ 45°エルボユニオン KQ2K（シール剤・シール剤無し）
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	127円-	206円 -	217円 -	366円 -	335円 -	272円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
周囲温度(℃)	-5::60	-5::60	-5::60	-5::60	-5::60	-5::60
使用流体	水 / 空気	水 / 空気	水 / 空気	水 / 空気	水 / 空気	水 / 空気
継手種類	ねじ取付方向	ねじ取付方向	ねじ取付方向	ねじ取付方向	ねじ取付方向	ねじ取付方向
ねじ取付方向	ハーフユニオン	六角穴付きストレート	エルボ	エルボ	エルボ	エルボ
種類	ワンタッチ・ねじ	ワンタッチ・ねじ	ワンタッチ・ねじ	ワンタッチ・ねじ	ワンタッチ・ねじ	ワンタッチ・ねじ
