商品情報

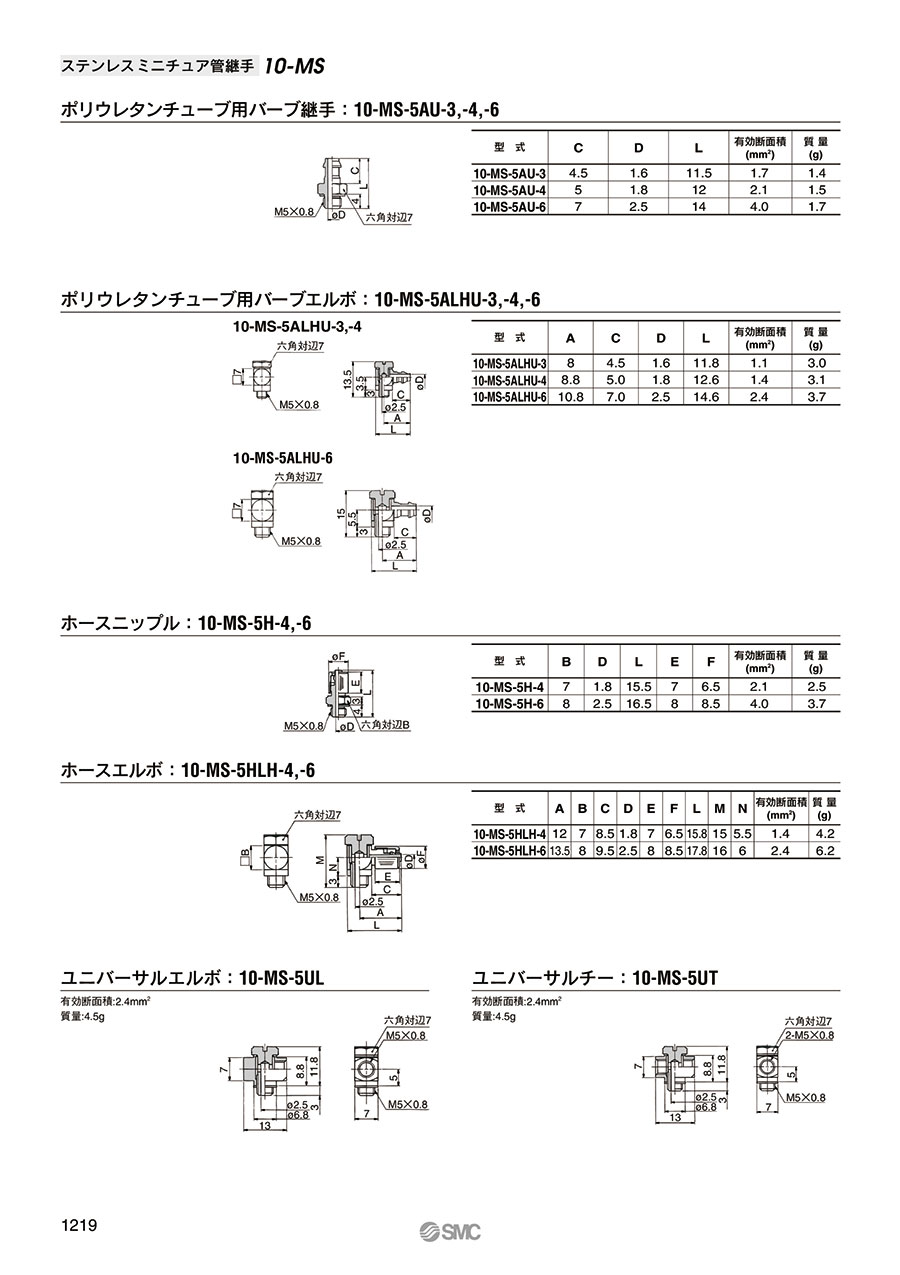

外形図

単位：mm

10-MS-5ALHU-3、-4

10-MS-5ALHU-6

製品仕様

構造

製品仕様

適用チューブ

10-MS-5ALHU-3：φ3.18／φ2（適用チューブ外径3.18mm／適用チューブ内径2mm）×M5
10-MS-5ALHU-4：φ4／φ2.5（適用チューブ外径4mm／適用チューブ内径2.5mm）×M5
10-MS-5ALHU-6：φ6／φ4（適用チューブ外径6mm／適用チューブ内径4mm）×M5

適用チューブ材質		ポリウレタン
適用チューブ径		φ3.18／φ2,φ4／φ2.5,φ6／φ4
使用流体		空気
最高使用圧力（20℃時）		0.8MPa
周囲温度および使用流体温度		-5～+60℃、水の場合0～+40℃（凍結なきこと）
接続サイズ		M5
材質	ボディ	SUS316
材質	ガスケット	PVC、ナイロン66・GF30%
清浄度クラス（ISOクラス）		クラス3

規格表

単位：mm

型番	A	C	D	L	有効断面積（mm²）	質量（g）
10-MS-5ALHU-3	8	4.5	1.6	11.8	1.1	3.0
10-MS-5ALHU-4	8.8	5.0	1.8	12.6	1.4	3.1
10-MS-5ALHU-6	10.8	7.0	2.5	14.6	2.4	3.7

型番リスト

表示件数

型番

10-MS-5ALHU-4

10-MS-5ALHU-6

適用チューブ外径

(φ)

適用チューブ内径

(φ)

適用チューブ材質（外径/内径）

最小発注数量

4	2.5	ポリウレタン(4/2.5)	10個
6	4	ポリウレタン(6/4)	10個

通常単価(税別) (税込単価)	通常出荷日

829円 ( 912円 )	6日目
1,009円 ( 1,110円 )	6日目

詳細情報

基本情報

基本情報

ミニチュアの管継手。
【特長】
・耐食環境使用可能。
【用途】
・スタッドを軸芯として360度自由に位置決めし固定可能。
・ポリウレタンチューブの配管に。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンフラットチューブ TFUシリーズ
本商品に適合するポリウレタンフラットチューブとなります。継手とあわせて検討可能です。
SMC
ミニチュア管継手 SUS316 MS 軟質チューブ用バーブエルボ MS-5ALHU-3,4,6
同商品タイプのクリーン／低発塵未対応品となります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレスミニチュア管継手 10-MS チューブ用バーブエルボ 10-MS-5ALHU-3,4,6のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qミニチュア管継手：M‐□シリーズに、SUS仕様はありますか？

ミニチュア管継手のSUS仕様はMS‐□シリーズになります。種類や適用チューブ材質など詳細は、カタログをご確認ください。

Qミニチュア管継手：M-□/MS-□シリーズの適用チューブ材質は、何ですか？

ソフトナイロンチューブやポリウレタンチューブが適用チューブです。
一部の管継手の機種（ホースニップル等）では、ナイロンチューブやフッ素樹脂チューブにも適用します。
詳細はカタログをご確認ください。
注）適用チューブの寸法は、チューブ外径だけでなくチューブ内径も規定されます。

Qミニチュア管継手：M-□/MS-□シリーズのホースエルボ/バーブエルボの配管部は、固定後に向きを変えられるか？

ミニチュア管継手のエルボタイプは、マイナスドライバで上部のスタッド部を絞めつけて固定後は、配管部のエルボ部分も固定され回転しません。
スタッドを軸心として360度自由に位置決めしてから、固定してください。
注1）ユニバーサルエルボ、ユニバーサルチーも同様です。
注2）ワンタッチ管継手のエルボタイプは、継手固定後に配管部の向きを変えられます。
