ミニチュア管継手 10-Mシリーズ ユニバーサルチー 10-M-5UT

ミニチュア管継手 10-Mシリーズ ユニバーサルチー 10-M-5UT 10-M-5UT
この商品のFAQをみる（3件）
通常単価(税別)
314円
税込単価
345円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミニチュア管継手 10-Mシリーズ ホースニップル 10-M-5H-4,-6

SMC

ミニチュア管継手 10-Mシリーズ ホースニップル 10-M-5H-4,-6
0
通常価格(税別)： 232円 (税込価格：255円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ステンレスミニチュア管継手 10-MSシリーズ ニップル 10-MS-5N

SMC

ステンレスミニチュア管継手 10-MSシリーズ ニップル 10-MS-5N
0
通常価格(税別)： 366円 (税込価格：403円)

通常出荷日：在庫品1日目

SMC社のミニチュア管継手。【特長】・小形・工具不要の着脱。【用途】・スタッド...

詳細情報を確認する

ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

【ディージット】
探しまわる購買は
もうおしまい

型番:

10-M-5UT
解除

  • この商品は10個からご注文いただけます。

数量：

10-M-5UTの仕様・寸法情報

接続種類
ねじ⇔ねじ 分岐接続
ねじの呼び
M5
接続ねじ
M
ねじ・ねじ分岐形状
[ユニバーサルティ] ユニバーサルチー
材質
[銅] C3604BD
表面処理
[無電解ニッケルメッキ] 無電解ニッケルめっき付
ガスケット材質
ナイロン66・GF30%
オーダーメイド仕様
なし
ねじ ピッチ(mm)
0.8
-
-

商品情報

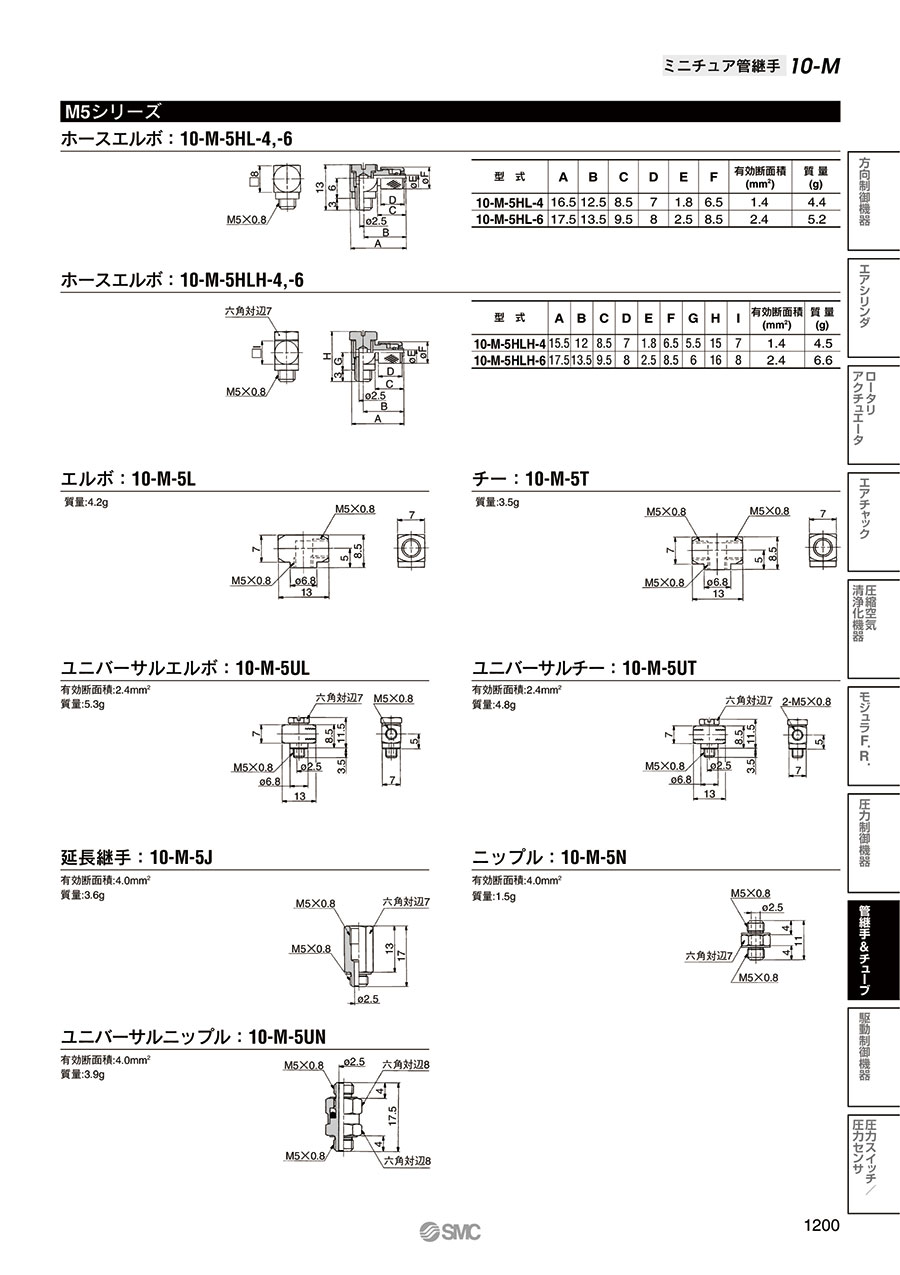

外形図

単位：mm

ユニバーサルチー：10-M-5UTの外形図

製品仕様

製品仕様

  • 備考：M5メス×5メス×5オス
  • 有効断面積：2.4mm2
  • 質量：4.8g
チューブ材質ポリウレタン
使用流体空気、水注）
適用チューブ直径mmM3の場合φ3.18／φ2, φ4／φ2.5
M5-R1/8の場合φ3.18／φ2
φ4／φ2.5, φ6／φ4
最高使用圧力（20℃時）0.8MPa
周囲温度および使用流体温度-5～+60℃、水の場合0～+40℃（凍結なきこと）
接続サイズM3, M5, R1/8
使用グリースふっ素系グリース（10-M-5UNのみ）
清浄度クラス（ISOクラス）クラス3

注）バーブ継手、バーブエルボ、バーブエルボ（H）の場合、水は使用できません。

材質

材質ボディ無電解ニッケルめっき付きC3604BD（ニップル10-M-3N, 10-M-5NはSUS303）
ガスケットナイロン66・GF30%、SUS304+NBR

型番リスト

表示件数
  • 1
    • 型番
    10-M-5UT
    最小発注数量
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    314円
    ( 345円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    SMC社のミニチュア管継手。
    【特長】
    ・小形・工具不要の着脱。
    【用途】
    ・スタッドを軸芯として360度自由に位置決めし固定可能。

    ご注意

    • ■SMC エアシリンダ製品の選定・技術情報
      特集ページは こちら から、ご確認下さい。

      ■SMC製品取扱いについて
      Webページが無い製品については順次公開を予定しています。
      型番が決まっている方は こちら から、お見積/ご注文下さい。
    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ミニチュア管継手 10-Mシリーズ ユニバーサルチー 10-M-5UTの型番10-M-5UTのページです。 型番10-M-5UTに関する仕様情報を記載しております。
    ミニチュア管継手 10-Mシリーズ ユニバーサルチー 10-M-5UTのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qミニチュア管継手：M‐□シリーズに、SUS仕様はありますか？
    A
    ミニチュア管継手のSUS仕様はMS‐□シリーズになります。種類や適用チューブ材質など詳細は、カタログをご確認ください。
    Qミニチュア管継手：M-□/MS-□シリーズの適用チューブ材質は、何ですか？
    A
    ソフトナイロンチューブやポリウレタンチューブが適用チューブです。
    一部の管継手の機種（ホースニップル等）では、ナイロンチューブやフッ素樹脂チューブにも適用します。
    詳細はカタログをご確認ください。
    注）適用チューブの寸法は、チューブ外径だけでなくチューブ内径も規定されます。
    Qミニチュア管継手：M-□/MS-□シリーズのホースエルボ/バーブエルボの配管部は、固定後に向きを変えられるか？
    A
    ミニチュア管継手のエルボタイプは、マイナスドライバで上部のスタッド部を絞めつけて固定後は、配管部のエルボ部分も固定され回転しません。
    スタッドを軸心として360度自由に位置決めしてから、固定してください。
    注1）ユニバーサルエルボ、ユニバーサルチーも同様です。
    注2）ワンタッチ管継手のエルボタイプは、継手固定後に配管部の向きを変えられます。
