未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

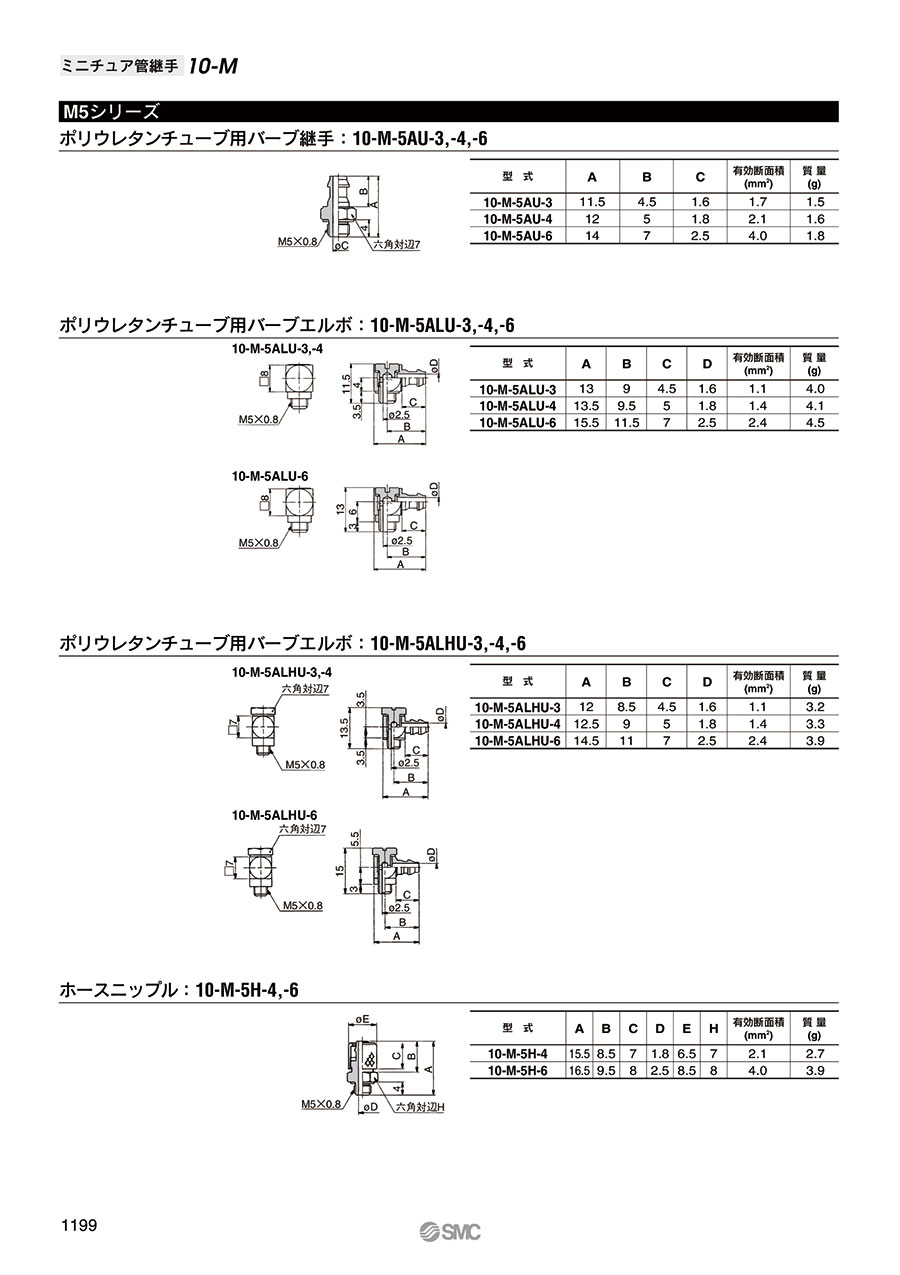

外形図

10-M-5H-4、-6

単位：mm

製品仕様

10-M-5H-4の備考：φ4（直径4mm）/2.5×M5
10-M-5H-6の備考：φ6（直径6mm）/4×M5

ミニチュア管継手 10-Mシリーズ共通の仕様（参考）

チューブ材質		ポリウレタン
使用流体		空気、水^注）
適用チューブ直径mm	M3の場合	φ3.18／φ2, φ4／φ2.5
適用チューブ直径mm	M5-R 1/8の場合	φ3.18／φ2 φ4／φ2.5, φ6／φ4
最高使用圧力（20℃時）		0.8MPa
周囲温度および使用流体温度		-5～+60℃、水の場合0～+40℃（凍結なきこと）
接続サイズ		M3, M5, R1/8
使用グリース		ふっ素系グリース（10-M-5UNのみ）
清浄度クラス（ISOクラス）		クラス3

注）バーブ継手、バーブエルボ、バーブエルボ（H）の場合、水は使用できません。

材質

材質	ボディ	無電解ニッケルめっき付きC3604BD（ニップル10-M-3N, 10-M-5NはSUS303）
材質	ガスケット	ナイロン66・GF30%、SUS304+NBR

規格表

単位：mm

型番	A	B	C	D	E	H	有効断面積（mm²）	質量（g）
10-M-5H-4	15.5	8.5	7	1.8	6.5	7	2.1	2.7
10-M-5H-6	16.5	9.5	8	2.5	8.5	8	4.0	3.9

型番リスト

表示件数

型番

10-M-5H-4

10-M-5H-6

適用チューブ外径

(φ)

適用チューブ内径

(φ)

適用チューブ材質（外径/内径）

最小発注数量

4	2.5	ポリウレタン(4/2.5)	10個
6	4	ポリウレタン(6/4)	10個

通常単価(税別) (税込単価)	通常出荷日

282円 ( 310円 )	在庫品1日目当日出荷可能
232円 ( 255円 )	6日目

詳細情報

基本情報

基本情報

SMC社のミニチュア管継手。
【特長】
・小形・工具不要の着脱。
【用途】
・ポリウレタンチューブを配管。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンフラットチューブ TFUシリーズ
本商品に適合するポリウレタンフラットチューブとなります。継手とあわせて検討可能です。
SMC
ミニチュア管継手 Mシリーズホースニップル M-5H-4,-6
同商品タイプのクリーン／低発塵未対応品となります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ミニチュア管継手 10-Mシリーズホースニップル 10-M-5H-4,-6のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qミニチュア管継手：M‐□シリーズに、SUS仕様はありますか？

ミニチュア管継手のSUS仕様はMS‐□シリーズになります。種類や適用チューブ材質など詳細は、カタログをご確認ください。

Qミニチュア管継手：M-□/MS-□シリーズの適用チューブ材質は、何ですか？

ソフトナイロンチューブやポリウレタンチューブが適用チューブです。
一部の管継手の機種（ホースニップル等）では、ナイロンチューブやフッ素樹脂チューブにも適用します。
詳細はカタログをご確認ください。
注）適用チューブの寸法は、チューブ外径だけでなくチューブ内径も規定されます。

Qミニチュア管継手：M-□/MS-□シリーズのホースエルボ/バーブエルボの配管部は、固定後に向きを変えられるか？

ミニチュア管継手のエルボタイプは、マイナスドライバで上部のスタッド部を絞めつけて固定後は、配管部のエルボ部分も固定され回転しません。
スタッドを軸心として360度自由に位置決めしてから、固定してください。
注1）ユニバーサルエルボ、ユニバーサルチーも同様です。
注2）ワンタッチ管継手のエルボタイプは、継手固定後に配管部の向きを変えられます。
