商品情報
型番リスト
詳細情報
カタログ

商品情報

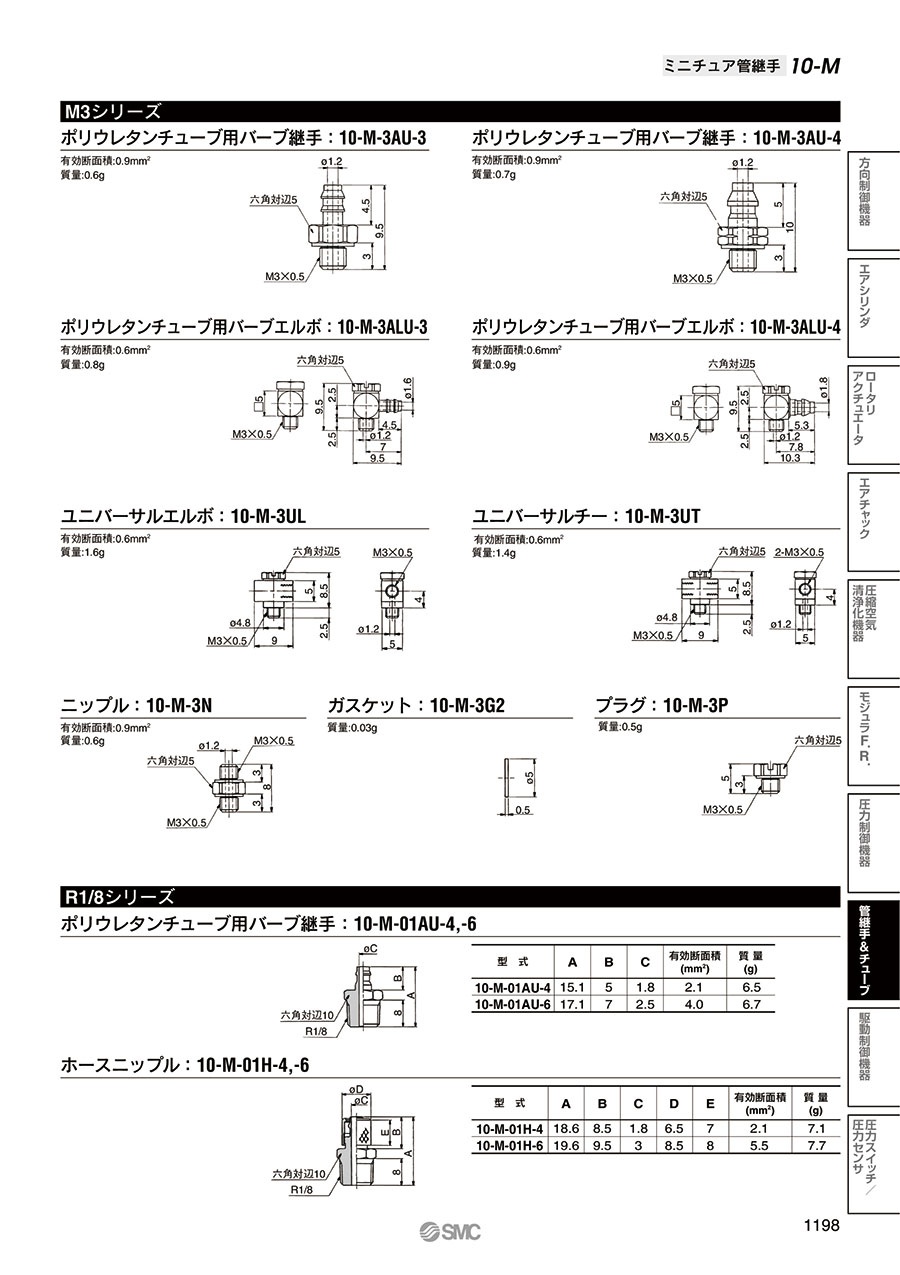

外形図

単位：mm

10-M-3ALU-3

10-M-3ALU-4

製品仕様

仕様

チューブ材質		ポリウレタン
使用流体		空気
適用チューブ	M3の場合	φ3.18／φ2, φ4／φ2.5
最高使用圧力（20℃時）		0.8MPa
周囲温度および使用流体温度		-5～+60℃、水の場合0～+40℃（凍結なきこと）
接続サイズ		M3
清浄度クラス（ISOクラス）		クラス3

■10-M-3ALU-3

有効断面積：0.6mm²
質量：0.8g

■10-M-3ALU-4

有効断面積：0.6mm²
質量：0.9g

■適用チューブ

10-M-3ALU-3：φ3.18／φ2（適用チューブ外径3.18mm／適用チューブ内径2mm）×M3
10-M-3ALU-4：φ4／φ2.5（適用チューブ外径4mm／適用チューブ内径2.5mm）×M3

材質

材質	ボディ	無電解ニッケルめっき付きC3604BD
材質	ガスケット	ナイロン66・GF30%、SUS304＋NBR

型番リスト

表示件数

型番

10-M-3ALU-3

10-M-3ALU-4

適用チューブ外径

(φ)

適用チューブ内径

(φ)

適用チューブ材質（外径/内径）

最小発注数量

3.18	2	ポリウレタン(3.18/2)	10個
4	2.5	ポリウレタン(4/2.5)	10個

通常単価(税別) (税込単価)	通常出荷日

655円 ( 721円 )	在庫品1日目当日出荷可能
366円 ( 403円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ミニチュアの管継手。
【特長】
・工具不要で着脱可能。
【用途】
・スタッドを軸芯として360度自由に位置決めし固定可能。
・ポリウレタンチューブの配管に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。
SMC
ポリウレタンフラットチューブ TFUシリーズ
本商品に適合するポリウレタンフラットチューブとなります。継手とあわせて検討可能です。
SMC
ミニチュア管継手 Mシリーズ軟質チューブ用バーブエルボ M-3ALU-3 M-3ALU-4
同商品タイプのクリーン／低発塵未対応品となります。用途にあわせて比較検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ミニチュア管継手 10-Mシリーズポリウレタンチューブ用バーブエルボ 10-M-3ALU-3,-4のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qミニチュア管継手：M‐□シリーズに、SUS仕様はありますか？

ミニチュア管継手のSUS仕様はMS‐□シリーズになります。種類や適用チューブ材質など詳細は、カタログをご確認ください。

Qミニチュア管継手：M-□/MS-□シリーズの適用チューブ材質は、何ですか？

ソフトナイロンチューブやポリウレタンチューブが適用チューブです。
一部の管継手の機種（ホースニップル等）では、ナイロンチューブやフッ素樹脂チューブにも適用します。
詳細はカタログをご確認ください。
注）適用チューブの寸法は、チューブ外径だけでなくチューブ内径も規定されます。

Qミニチュア管継手：M-□/MS-□シリーズのホースエルボ/バーブエルボの配管部は、固定後に向きを変えられるか？

ミニチュア管継手のエルボタイプは、マイナスドライバで上部のスタッド部を絞めつけて固定後は、配管部のエルボ部分も固定され回転しません。
スタッドを軸心として360度自由に位置決めしてから、固定してください。
注1）ユニバーサルエルボ、ユニバーサルチーも同様です。
注2）ワンタッチ管継手のエルボタイプは、継手固定後に配管部の向きを変えられます。
