商品情報

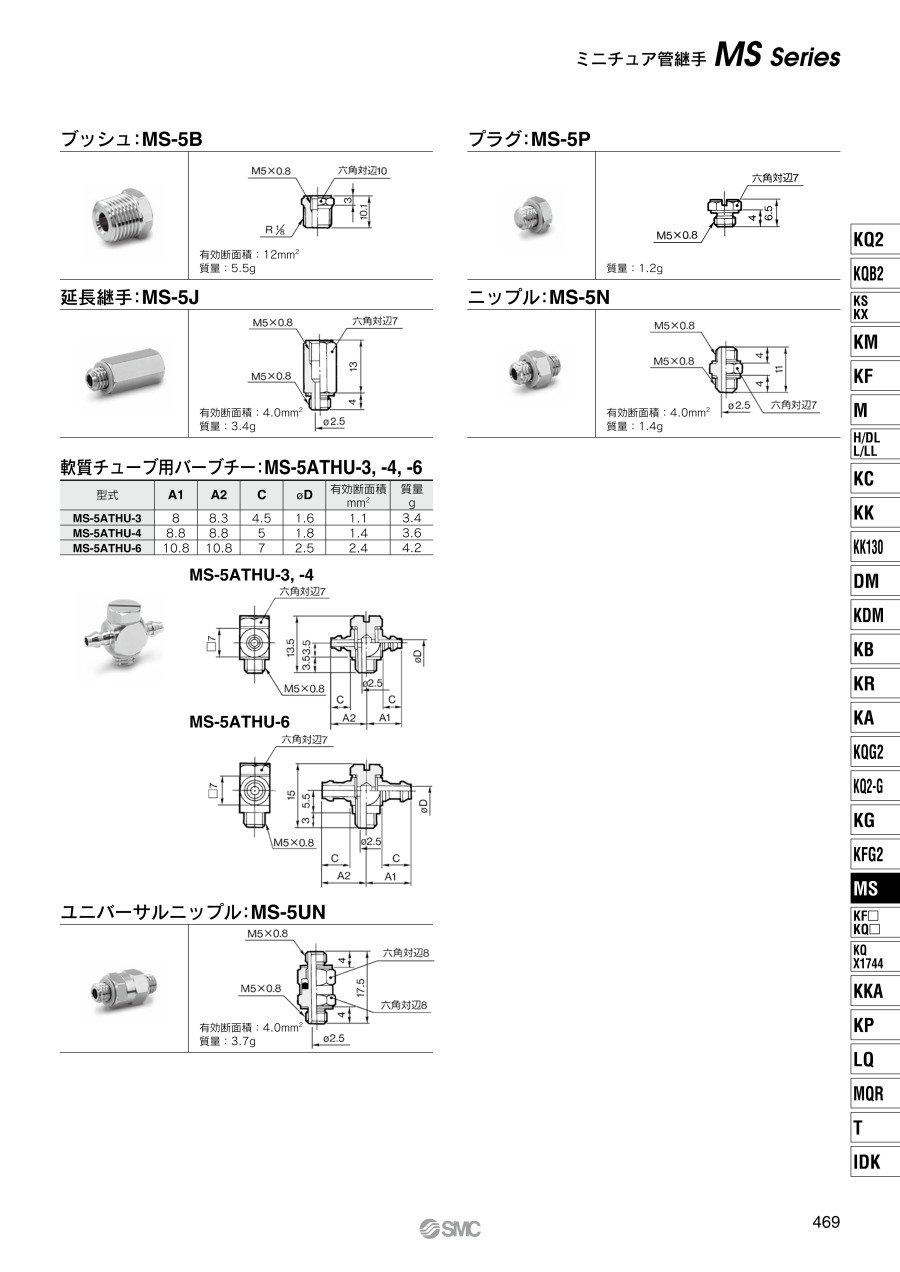

外形図

製品仕様

有効断面積：4.0mm²
質量：3.4g

ミニチュア管継手／SUS316 MSシリーズ共通の仕様（参考）

SUS316材質。
コンパクトな配管スペース：チューブの保持力が大きく、着脱が容易なホースニップル。
幅広く機種をラインナップ：同方向への立体的な配管が可能。
ホースニップル、ホースエルボ：ナイロンチューブ、ソフトナイロンチューブ、ポリウレタンチューブの共用可能。

■構造

■仕様

適用チューブ材質	ナイロン	ソフトナイロン^注1）		ポリウレタン	Super PFA^注2）	FEP^注3）	変性PTFE^注4）
適用チューブ外径／内径	φ4／φ2.5 φ6／φ4	φ3.18／φ2.18	φ4／φ2.5 φ6／φ4	φ3.18／φ2 φ4／φ2.5 φ6／φ4	φ6／φ4	φ4／φ2.5 φ6／φ4	φ4／φ2.5 φ6／φ4
使用流体	空気、水^注5）
最高使用圧力（20℃時）	1.5MPa	1MPa		0.8MPa	1MPa	1.5MPa	1.4MPa
周囲温度および使用流体温度	-5～+60℃、水の場合0～+40℃（凍結なきこと）
接続サイズ	M5、R1/8				M5
ねじ	JIS B0205（メートル並目ねじ） JIS B0203（管用テーパねじ）				JIS B0205、2級（メートル並目ねじ）

注1）ソフトナイロンチューブの場合、水は使用できません。
注2）、注3）、注4）ホースニップルタイプのみの使用に限ります。
注5）バーブ継手、バーブエルボ、バーブチーの場合、水は使用できません。

■主要部品材質

材質	ボディ	SUS316
材質	ガスケット	PVC、ナイロン66・GF30%

型番リスト

表示件数

型番

MS-5J

MS-5J-X83

MS-5J-X112

ガスケット材質	オーダーメイド仕様	最小発注数量

PVC	なし	10個
SUS304+NBR	ガスケット材質変更	10個
SUS316+特殊FKM	ガスケット材質変更	10個

通常単価(税別) (税込単価)	通常出荷日

334円 ( 367円 )	在庫品1日目当日出荷可能
369円 ( 406円 )	6日目
373円 ( 410円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

SMC社のミニチュア管継手。
【特長】
・コンパクトな配管スペース。
・配管を立体化して、継手の干渉を防止。
・耐食環境使用可能。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ミニチュア管継手 SUS316 MSシリーズニップル MS-5N
ミニチュア管継手／SUS316、MSシリーズ、ニップル：MS-5Nです。継手と機器または継手同士の接続が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ミニチュア管継手 SUS316 MSシリーズ延長継手 MS-5Jのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

装置内の配管に使用

満足度：5.02019/05/08

様々な種類の継手を使用していて、中国製やそれ以外の海外製などがありますが、海外製はトラブルが多く、耐久性の面でもあまりよ...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qミニチュア管継手：M‐□シリーズに、SUS仕様はありますか？

ミニチュア管継手のSUS仕様はMS‐□シリーズになります。種類や適用チューブ材質など詳細は、カタログをご確認ください。

Qミニチュア管継手：M-□/MS-□シリーズの適用チューブ材質は、何ですか？

ソフトナイロンチューブやポリウレタンチューブが適用チューブです。
一部の管継手の機種（ホースニップル等）では、ナイロンチューブやフッ素樹脂チューブにも適用します。
詳細はカタログをご確認ください。
注）適用チューブの寸法は、チューブ外径だけでなくチューブ内径も規定されます。

Qミニチュア管継手：M-□/MS-□シリーズのホースエルボ/バーブエルボの配管部は、固定後に向きを変えられるか？

ミニチュア管継手のエルボタイプは、マイナスドライバで上部のスタッド部を絞めつけて固定後は、配管部のエルボ部分も固定され回転しません。
スタッドを軸心として360度自由に位置決めしてから、固定してください。
注1）ユニバーサルエルボ、ユニバーサルチーも同様です。
注2）ワンタッチ管継手のエルボタイプは、継手固定後に配管部の向きを変えられます。
