ミニチュア管継手 Mシリーズ プラグ M-5P/ガスケット
- 通常単価(税別)
- 22円～109円
- 税込単価
- 24円～120円
SMC社のミニチュア管継手。【特長】・コンパクトな配管スペース・使用しないM5...
詳細情報を確認する- 接続種類
- その他
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。 - 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

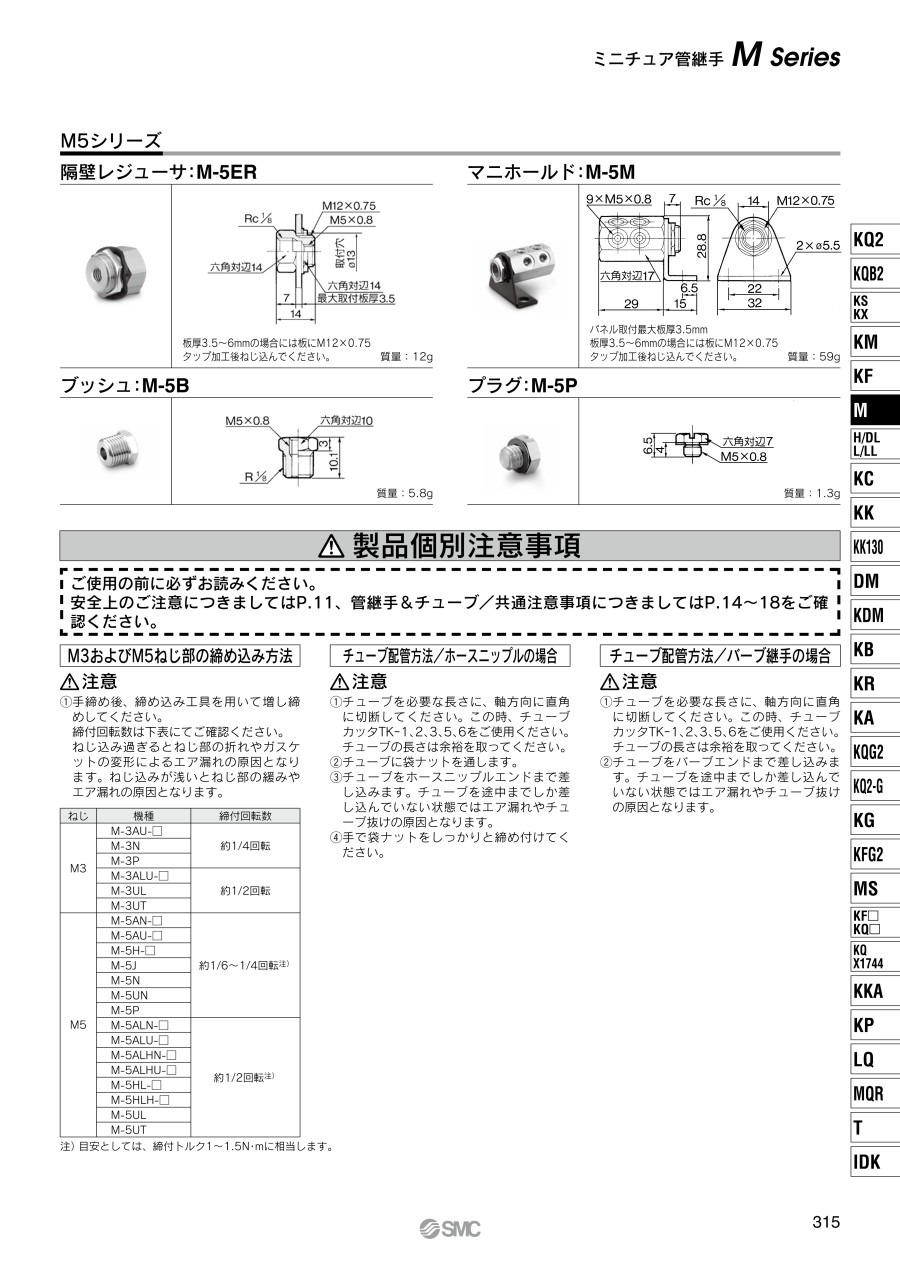

外形図
製品仕様
製品仕様
- 質量：1.3g
ミニチュア管継手 Mシリーズ共通の仕様（参考）
- コンパクトな配管スペース：チューブの保持力が大きく、着脱が容易なホースニップル。
- 幅広く機種をラインアップ：同方向への立体的な配管が可能。
- ホースニップル・ホースエルボ：ナイロンチューブ、ソフトナイロンチューブ、ポリウレタンチューブの共用可能。
■構造
■仕様
| 適用チューブ材質 | ナイロン | ソフトナイロン | ポリウレタン | PFA注1） | FEP注2） | 変性PTFE注3） | ||
|---|---|---|---|---|---|---|---|---|
| 適用チューブ外径/内径 | M3の場合 | - | Φ3.18/Φ2.18 | Φ4/Φ2.5 | Φ3.18/Φ2 Φ4/Φ2.5 | - | - | - |
| M5、R1/8の場合 | Φ4/Φ2.5 Φ6/Φ4 | Φ4/Φ2.5 Φ6/Φ4 | Φ3.18/Φ2 Φ4/Φ2.5 Φ6/Φ4 | Φ4/Φ2.5 Φ6/Φ4 | Φ4/Φ2.5 Φ6/Φ4 | Φ4/Φ2.5 Φ6/Φ4 | ||
| 使用流体 | 空気、水注4）注5） | |||||||
| 最高使用圧力（20℃時） | 1.5MPa | 1MPa | 0.8MPa | 1MPa | 1.5MPa | 1.4MPa | ||
| 周囲温度および使用流体温度 | -5～+60℃、水の場合0～+40℃（凍結なきこと） | |||||||
| 接続サイズ | M3、M5、R1/8 | M5、R1/8 | ||||||
| ねじ | JIS B0205、2級（メートル並目ねじ） JIS B0203（管用テーパねじ） | |||||||
注1）、注2）、注3）ホースニップルタイプのみの使用に限ります。
注4）バーブ継手、バーブエルボ、バーブエルボ（H）の場合、水は使用できません。
注5）脱イオン水（純水）は継手に使用されている部材に影響を与える可能性があり、併せて水質の低下を招くことから、ご使用を推奨いたしません。
■主要部品材質
| 材質 | ボディ | C3604（無電解ニッケルめっき）（ニップルM-3N、M-5NはSUS303） |
|---|---|---|
| ガスケット | ナイロン66・GF30％、SUS304・NBR |
※ M-5E、M-5ER、M-5Mのボディは表面処理されていません。
無電解ニッケルめっき処理品は-X2で対応しています。
詳細情報
基本情報
SMC社のミニチュア管継手。
【特長】
・コンパクトな配管スペース
・使用しないM5配管口を塞ぐ
・小形・工具不要の着脱
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。 - 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
商品担当おすすめ
ミニチュア管継手 Mシリーズ プラグ M-5P/ガスケットのレビュー
通路のプラグ
4
4.02019/09/02
ブロック内にＵ形の穴通路を形成する場合に、貫通した穴をふさぐのに使用しています。加工もM5ねじで簡単にできます。
0人が参考にしています。
埋め栓
5
5.02019/08/27
M5の埋め栓はいつもこれを使用してます。
品質も問題ないです。
0人が参考にしています。
よくあるご質問（FAQ）
Qミニチュア管継手：M‐□シリーズに、SUS仕様はありますか？
A
ミニチュア管継手のSUS仕様はMS‐□シリーズになります。種類や適用チューブ材質など詳細は、カタログをご確認ください。
Qミニチュア管継手：M-□/MS-□シリーズの適用チューブ材質は、何ですか？
A
ソフトナイロンチューブやポリウレタンチューブが適用チューブです。
一部の管継手の機種（ホースニップル等）では、ナイロンチューブやフッ素樹脂チューブにも適用します。
詳細はカタログをご確認ください。
注）適用チューブの寸法は、チューブ外径だけでなくチューブ内径も規定されます。
一部の管継手の機種（ホースニップル等）では、ナイロンチューブやフッ素樹脂チューブにも適用します。
詳細はカタログをご確認ください。
注）適用チューブの寸法は、チューブ外径だけでなくチューブ内径も規定されます。
Qミニチュア管継手：M-□/MS-□シリーズのホースエルボ/バーブエルボの配管部は、固定後に向きを変えられるか？
A
ミニチュア管継手のエルボタイプは、マイナスドライバで上部のスタッド部を絞めつけて固定後は、配管部のエルボ部分も固定され回転しません。
スタッドを軸心として360度自由に位置決めしてから、固定してください。
注1）ユニバーサルエルボ、ユニバーサルチーも同様です。
注2）ワンタッチ管継手のエルボタイプは、継手固定後に配管部の向きを変えられます。
スタッドを軸心として360度自由に位置決めしてから、固定してください。
注1）ユニバーサルエルボ、ユニバーサルチーも同様です。
注2）ワンタッチ管継手のエルボタイプは、継手固定後に配管部の向きを変えられます。
