商品情報

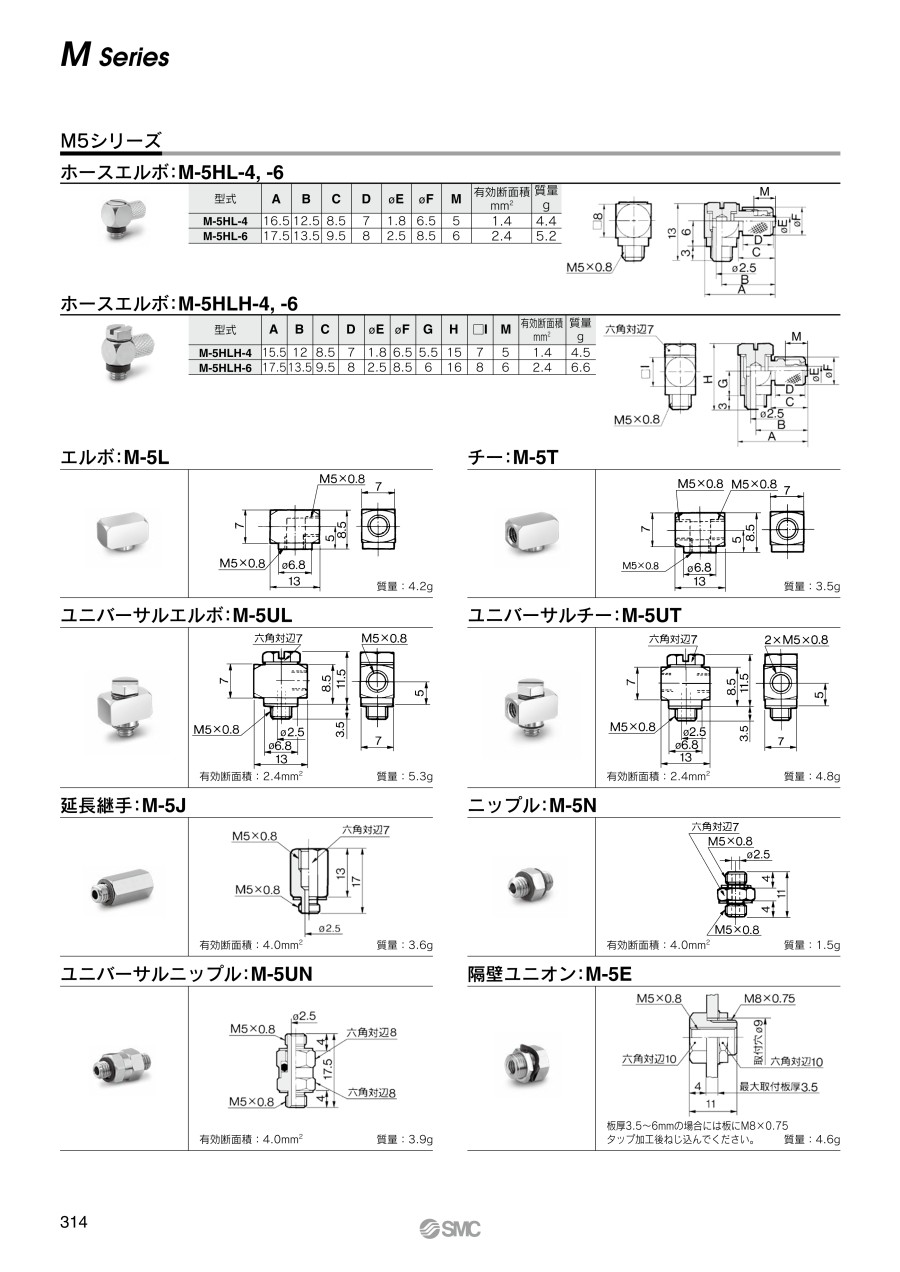

外形図

製品仕様

有効断面積：4.0mm²
質量：3.6g

ミニチュア管継手 Mシリーズ共通の仕様（参考）

コンパクトな配管スペース：チューブの保持力が大きく、着脱が容易なホースニップル。
幅広く機種をラインアップ：同方向への立体的な配管が可能。
ホースニップル・ホースエルボ：ナイロンチューブ、ソフトナイロンチューブ、ポリウレタンチューブの共用可能。

■構造

■仕様

適用チューブ材質		ナイロン	ソフトナイロン^注1）		ポリウレタン	Super PFA^注2）	FEP^注3）	変性PTFE^注4）
適用チューブ外径／内径	M3の場合	-	φ3.18／φ2.18	φ4／φ2.5	φ3.18／φ2 φ4／φ2.5	-	-	-
適用チューブ外径／内径	M5, R1/8の場合	φ4／φ2.5 φ6／φ4	φ3.18／φ2.18	φ4／φ2.5 φ6／φ4	φ3.18／φ2 φ4／φ2.5 φ6／φ4	φ6／φ4	φ4／φ2.5 φ6／φ4	φ4／φ2.5 φ6／φ4
使用流体		空気、水^注5）
最高使用圧力（20℃時）		1.5MPa	1MPa		0.8MPa	1MPa	1.5MPa	1.4MPa
周囲温度および使用流体温度		-5～+60℃、水の場合0～+40℃（凍結なきこと）
接続サイズ		M3、M5、R1/8				M5、R1/8
ねじ		JIS B0205、2級（メートル並目ねじ） JIS B0203（管用テーパねじ）

注1）ソフトナイロンチューブの場合、水は使用できません。
注2）、注3）、注4）ホースニップルタイプのみの使用に限ります。
注5）バーブ継手、バーブエルボ、バーブエルボ（H）の場合、水は使用できません。

■主要部品材質

材質	ボディ	C3604BD（ニップルM-3N, M-5NはSUS303）
材質	ガスケット	ナイロン66・GF30%、SUS304・NBR（M3のみPVC）

型番リスト

表示件数

型番

M-5J

M-5J-X83

M-5J-X112

ガスケット材質	オーダーメイド仕様	最小発注数量

PVC	なし	10個
SUS304+NBR	ガスケット材質変更	10個
SUS316+特殊FKM	ガスケット材質変更	10個

通常単価(税別) (税込単価)	通常出荷日

78円 ( 86円 )	在庫品1日目当日出荷可能
91円 ( 100円 )	在庫品1日目当日出荷可能
128円 ( 141円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

SMC社のミニチュア管継手。
【特長】
・コンパクトな配管スペース。
・配管を立体化して、継手の干渉を防止。
・小形・工具不要の着脱。
