MISUMI | Your Time, Our Priority
17時までのご注文で最短当日出荷可能 当日出荷対象商品135万点拡大中！
見積・注文

メカニカル部品技術窓口

絞り込み条件

未確定：候補が6型番あります。
SMC

ミニチュア管継手 Mシリーズ ホースニップル M-5H-4,-6

ミニチュア管継手 Mシリーズ ホースニップル M-5H-4,-6
この商品のFAQをみる（3件）
通常単価(税別)
92円～165円
税込単価
101円～182円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミニチュア管継手 Mシリーズ ホースエルボ M-5HL-4／-6

SMC

ミニチュア管継手 Mシリーズ ホースエルボ M-5HL-4／-6
4.3
通常価格(税別)： 283円 (税込価格：311円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミニチュア管継手 Mシリーズ ホースエルボ M-5HLH-4／-6

SMC

ミニチュア管継手 Mシリーズ ホースエルボ M-5HLH-4／-6
5
通常価格(税別)： 283円 (税込価格：311円)

通常出荷日：在庫品1日目

SMC社のミニチュア管継手。【特長】・コンパクトな配管スペース。・ナイロン・ソ...

詳細情報を確認する

ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • 本ページの商品は最低発注数量が変更となりました。
    型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が6型番あります。
数量：

商品情報

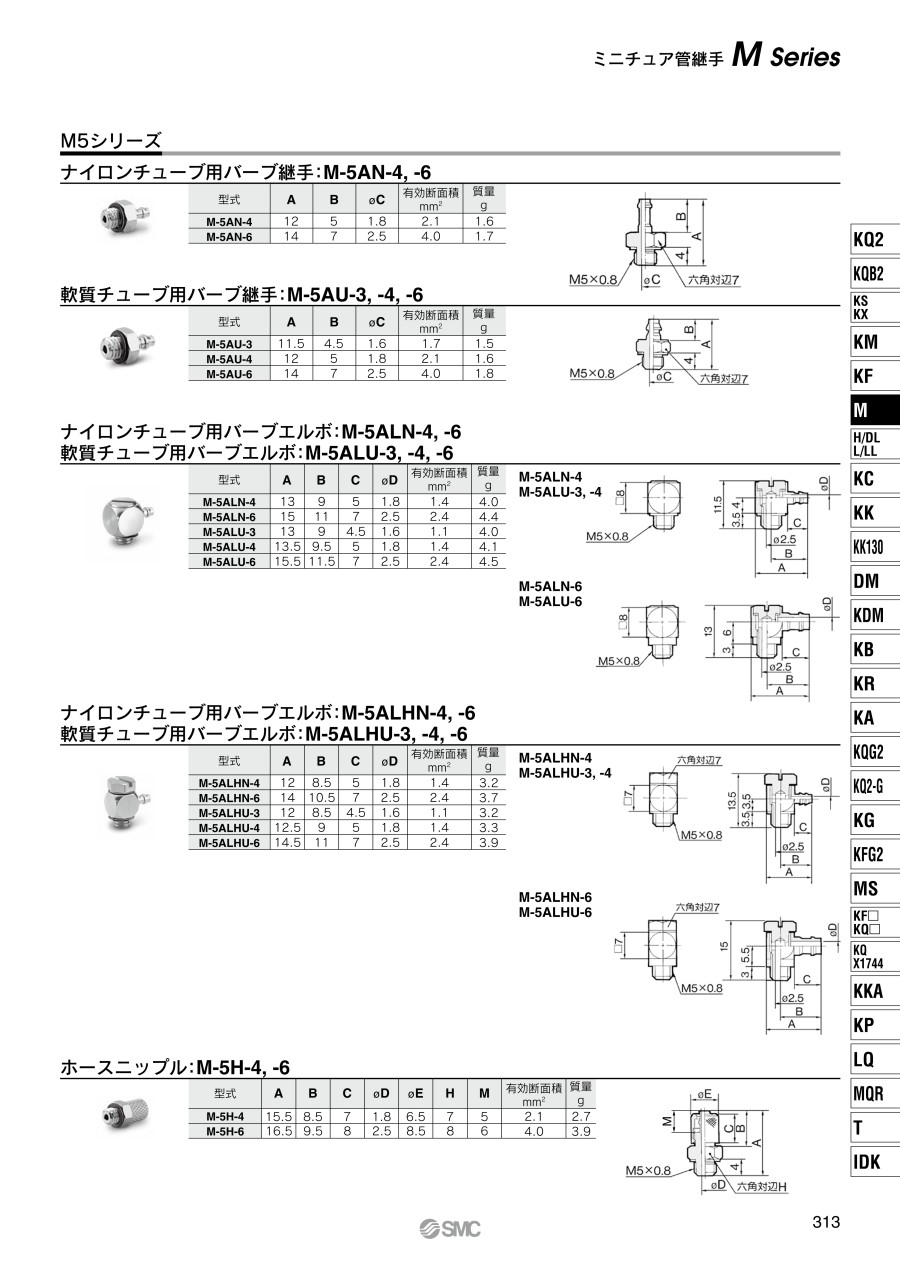

外形図

ホースニップル：M-5H-4、-6の外形図

製品仕様

ミニチュア管継手 Mシリーズ共通の仕様（参考）

  • コンパクトな配管スペース：チューブの保持力が大きく、着脱が容易なホースニップル。
  • 幅広く機種をラインアップ：同方向への立体的な配管が可能。
  • ホースニップル・ホースエルボ：ナイロンチューブ、ソフトナイロンチューブ、ポリウレタンチューブの共用可能。

構造

ミニチュア管継手 Mシリーズの構造

ミニチュア管継手 Mシリーズの構造

製品仕様

適用チューブ材質ナイロンソフトナイロン注1）ポリウレタンSuper PFA注1）FEP注2）変性PTFE注3）
適用チューブ外径／内径M3の場合-φ3.18／φ2.18φ4／φ2.5φ3.18／φ2
φ4／φ2.5		---
M5,R1/8の場合φ4／φ2.5
φ6／φ4		φ4／φ2.5
φ6／φ4		φ3.18／φ2
φ4／φ2.5
φ6／φ4		φ6／φ4φ4／φ2.5
φ6／φ4		φ4／φ2.5
φ6／φ4
使用流体空気、水注4）
最高使用圧力（20℃時）1.5MPa1MPa0.8MPa1MPa1.5MPa1.4MPa
周囲温度および使用流体温度-5～+60℃、水の場合0～+40℃（凍結なきこと）
接続サイズM3、M5、R1/8M5、R1/8
ねじJIS B0205、2級（メートル並目ねじ）
JIS B0203（管用テーパねじ）

注1）、注2）、注3）ホースニップルタイプのみの使用に限ります。
注4）バーブ継手、バーブエルボ、バーブエルボ（H）の場合、水は使用できません。

材質

  • ボディ：C3604BD（無電解ニッケルめっき）（ニップルM-3N, M-5NはSUS303）
  • ガスケット：ナイロン66・GF30%、SUS304・NBR（M3のみPVC）

規格表

型番ABCφDφEH有効断面積mm2質量g
M-5H-415.58.571.86.572.12.7
M-5H-616.59.582.58.584.03.9

型番リスト

表示件数
  • 1
    • 型番
    M-5H-4
    M-5H-4-X83
    M-5H-4-X112
    M-5H-6
    M-5H-6-X83
    M-5H-6-X112

    適用チューブ外径

    (φ)

    適用チューブ内径

    (φ)

    適用チューブ材質（外径/内径）

    ガスケット材質

    オーダーメイド仕様

    		最小発注数量
    4
    2.5
    ナイロン・ソフトナイロン・ポリウレタン(4/2.5)
    PVC
    なし
    10個
    4
    2.5
    ナイロン・ソフトナイロン・ポリウレタン(4/2.5)
    SUS304+NBR
    ガスケット材質変更
    10個
    4
    2.5
    ナイロン・ソフトナイロン・ポリウレタン(4/2.5)
    SUS316+特殊FKM
    ガスケット材質変更
    10個
    6
    4
    ナイロン・ソフトナイロン・ポリウレタン(6/4)
    PVC
    なし
    10個
    6
    4
    ナイロン・ソフトナイロン・ポリウレタン(6/4)
    SUS304+NBR
    ガスケット材質変更
    10個
    6
    4
    ナイロン・ソフトナイロン・ポリウレタン(6/4)
    SUS316+特殊FKM
    ガスケット材質変更
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    99円
    ( 109円 )
    在庫品1日目当日出荷可能
    107円
    ( 118円 )
    在庫品1日目当日出荷可能
    165円
    ( 182円 )
    在庫品1日目当日出荷可能
    92円
    ( 101円 )
    在庫品1日目当日出荷可能
    107円
    ( 118円 )
    在庫品1日目当日出荷可能
    165円
    ( 182円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    SMC社のミニチュア管継手。
    【特長】
    ・コンパクトな配管スペース。
    ・ナイロン・ソフトナイロン・ポリウレタンチューブを配管。
    ・小形・工具不要の着脱。

    ご注意

    • ■SMC エアシリンダ製品の選定・技術情報
      特集ページは　こちら　から、ご確認下さい。

      ■SMC製品取扱いについて
      Webページが無い製品については順次公開を予定しています。
      型番が決まっている方は　こちら　から、お見積/ご注文下さい。
    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
    • 本ページの商品は最低発注数量が変更となりました。
      型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ミニチュア管継手 Mシリーズ ホースニップル M-5H-4,-6のレビュー
    4.6平均満足度：4.65件のレビュー
    シリンダの配管接続に使用
    4
    満足度：4.02021/10/06
    小型で取り回ししやすいのでよく使用しています。 取付制限がある場合、この継手でも入らない時があるので、 より小型の物があ...もっと読む
    0人が参考にしています。
    エアーホースの接続に
    5
    満足度：5.02020/10/20
    機械とエアーホースの接続に使用。 簡単に取り付けられ漏れにくい。 エルボや延長継手と併用して使用している。
    0人が参考にしています。
    エアーチューブの接続用
    5
    満足度：5.02020/07/14
    普通の継手と比べて何度も脱着が可能かつ安く仕入れられるので重宝しています。
    0人が参考にしています。
    自社製品のエアと水の部品に使用
    4
    満足度：4.02019/02/26
    何度も脱着が可能なこと、カタログ上で比較して1番サイズが小さかったので選定しました。同じシリーズのホースエルボと一緒に使...もっと読む
    0人が参考にしています。
    空気を利用したポンプとホースの繋ぎ目に使用
    5
    満足度：5.02018/09/25
    今まではポンプにホースを差し込むだけで、繋いでいたのですが 時間が経つとエア漏れをする事がありました。 この継手はネジ式...もっと読む
    0人が参考にしています。
    5件全て見る

    よくあるご質問（FAQ）

    Qミニチュア管継手：M‐□シリーズに、SUS仕様はありますか？
    A
    ミニチュア管継手のSUS仕様はMS‐□シリーズになります。種類や適用チューブ材質など詳細は、カタログをご確認ください。
    Qミニチュア管継手：M-□/MS-□シリーズの適用チューブ材質は、何ですか？
    A
    ソフトナイロンチューブやポリウレタンチューブが適用チューブです。
    一部の管継手の機種（ホースニップル等）では、ナイロンチューブやフッ素樹脂チューブにも適用します。
    詳細はカタログをご確認ください。
    注）適用チューブの寸法は、チューブ外径だけでなくチューブ内径も規定されます。
    Qミニチュア管継手：M-□/MS-□シリーズのホースエルボ/バーブエルボの配管部は、固定後に向きを変えられるか？
    A
    ミニチュア管継手のエルボタイプは、マイナスドライバで上部のスタッド部を絞めつけて固定後は、配管部のエルボ部分も固定され回転しません。
    スタッドを軸心として360度自由に位置決めしてから、固定してください。
    注1）ユニバーサルエルボ、ユニバーサルチーも同様です。
    注2）ワンタッチ管継手のエルボタイプは、継手固定後に配管部の向きを変えられます。

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    ミニチュア管継手 Mシリーズ ホースニップル M-5H-4,-6
    ミニチュア管継手 10-Mシリーズ ホースニップル 10-M-5H-4,-6
    ミニチュア管継手 Mシリーズ ホースニップル M-01H-4,-6
    ミニチュア管継手 SUS316 MSシリーズ ホースニップル MS-5H-4／-6
    ステンレスミニチュア管継手 10-MSシリーズ ホースニップル 10-MS-5H-4,-6
    ミニチュア管継手 Mシリーズ ホースエルボ M-5HLH-4／-6
    メーカーSMCSMCSMCSMCSMCSMC
    通常価格92円-232円 -138円 -537円 -666円 -283円 -
    通常出荷日在庫品1日目在庫品1日目〜在庫品1日目在庫品1日目〜在庫品1日目在庫品1日目〜
    接続種類ねじ⇔チューブ 接続ねじ⇔チューブ 接続ねじ⇔チューブ 接続ねじ⇔チューブ 接続ねじ⇔チューブ 接続ねじ⇔チューブ 接続
    ねじの呼びM5M51/8M5M5M5
    接続ねじMMRMMM
    ねじ・チューブ接続形状ホースニップルホースニップルホースニップルホースニップルホースニップルホースエルボ(H)
    材質C3604BDC3604BD黄銅SUS316SUS316C3604BD
    よく一緒に購入される商品

    ミニチュア管継手カテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
