SMC

ミニチュア管継手 Mシリーズバーブワンタッチ M-32F-2 M-04F-2

カタログ |

通常単価(税別): 507円～534円

税込単価: 558円～587円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

SMC社のミニチュア管継手です。【特長】・小型、工具不要の着脱。・コンパクトな配管スペース。

詳細を確認

44.0

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

詳細を確認

よく一緒に見られています

SMC

ミニチュア管継手 Mシリーズレジューサ M-32R-2 M-04R-2

通常価格(税別)： 536円 (税込価格：590円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

ミニチュア管継手 Mシリーズバーブエルボ M-3ALU-2 M-5ALHU-2

通常価格(税別)： 644円 (税込価格：708円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

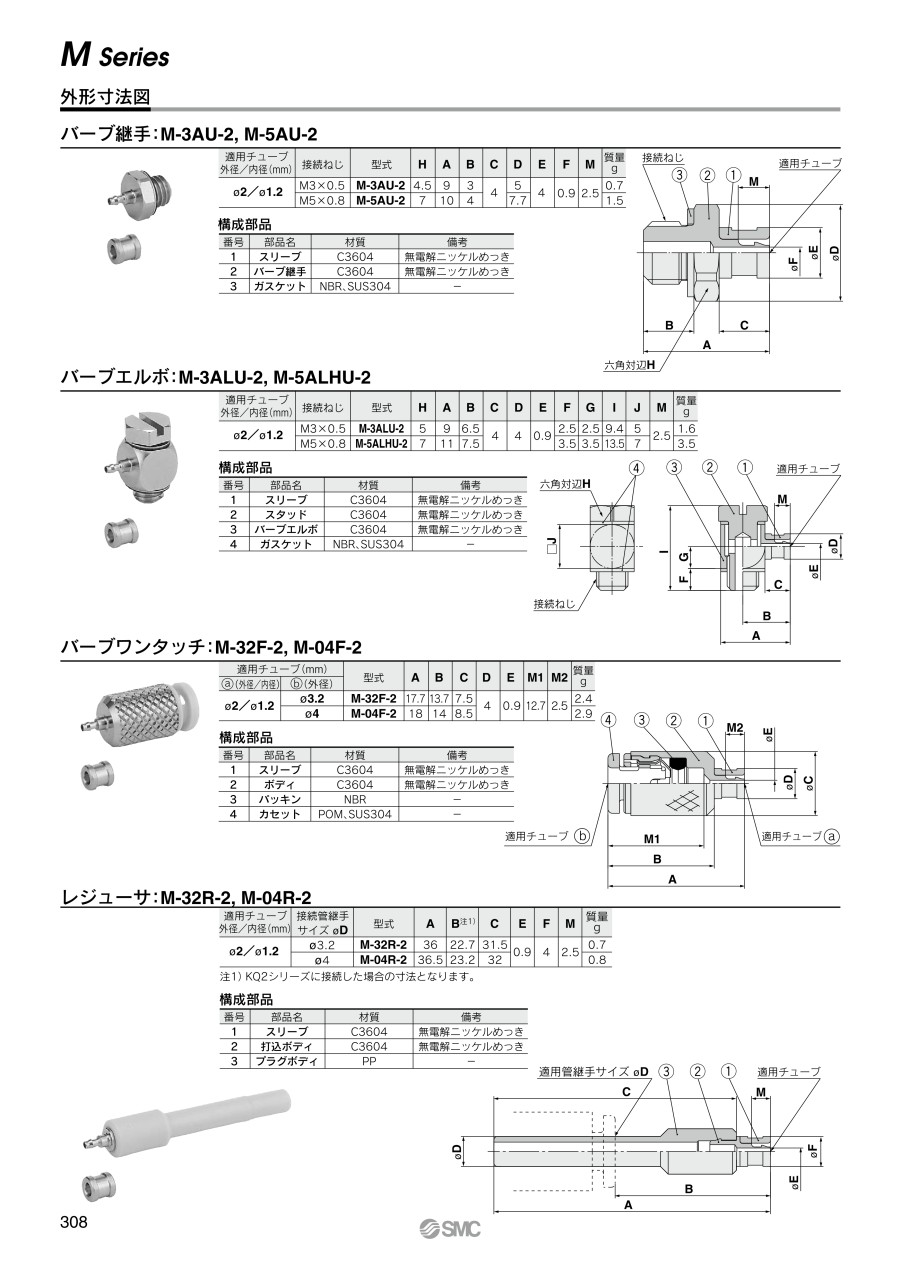

外形図

製品仕様

チューブ材質	ポリウレタン
適用チューブ（外径/内径）	φ2/φ1.2
使用流体	空気、水^注1）
最高使用圧力	1MPa^注2）
周囲温度および使用流体温度	-5～60℃、水の場合0～40℃（凍結なきこと）
接続サイズ	M3,M5,φ3.2,φ4
ねじ	JIS B0205（メートル並目ねじ）

注1）サージ圧は最高使用圧力以下でご使用ください。
注2）チューブ接続時は、チューブの最高使用圧力を適用してください。

構成部品

番号	部品名	材質	備考
1	スリーブ	C3604	無電解ニッケルめっき
2	ボディ	C3604	無電解ニッケルめっき
3	パッキン	NBR	-
4	カセット	POM、SUS304	-

規格表

型番リスト

表示件数

型番

M-04F-2

M-32F-2

適用チューブ外径

(φ)

最小発注数量

4	10個
3.2	10個

通常単価(税別) (税込単価)	通常出荷日

507円 ( 558円 )	在庫品1日目当日出荷可能
534円 ( 587円 )	6日目

詳細情報

基本情報

基本情報

SMC社のミニチュア管継手です。

【特長】
・小型、工具不要の着脱。
・コンパクトな配管スペース。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。継手とあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ミニチュア管継手 Mシリーズバーブワンタッチ M-32F-2 M-04F-2のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

設備品の劣化時交換部品として利用

満足度：4.02018/12/10

型番：M-04F-2は、もともと純正部品で使われていたもので、当然性能に問題は無く過去からの利用実績にも十分満足しており...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qミニチュア管継手：M‐□シリーズに、SUS仕様はありますか？

ミニチュア管継手のSUS仕様はMS‐□シリーズになります。種類や適用チューブ材質など詳細は、カタログをご確認ください。

Qミニチュア管継手：M-□/MS-□シリーズの適用チューブ材質は、何ですか？

ソフトナイロンチューブやポリウレタンチューブが適用チューブです。
一部の管継手の機種（ホースニップル等）では、ナイロンチューブやフッ素樹脂チューブにも適用します。
詳細はカタログをご確認ください。
注）適用チューブの寸法は、チューブ外径だけでなくチューブ内径も規定されます。

Qミニチュア管継手：M-□/MS-□シリーズのホースエルボ/バーブエルボの配管部は、固定後に向きを変えられるか？

ミニチュア管継手のエルボタイプは、マイナスドライバで上部のスタッド部を絞めつけて固定後は、配管部のエルボ部分も固定され回転しません。
スタッドを軸心として360度自由に位置決めしてから、固定してください。
注1）ユニバーサルエルボ、ユニバーサルチーも同様です。
注2）ワンタッチ管継手のエルボタイプは、継手固定後に配管部の向きを変えられます。
