くい込み管継手 H・DL・L・LLシリーズ スイベルロングエルボ LL

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定:候補が13型番あります。
数量:

商品情報

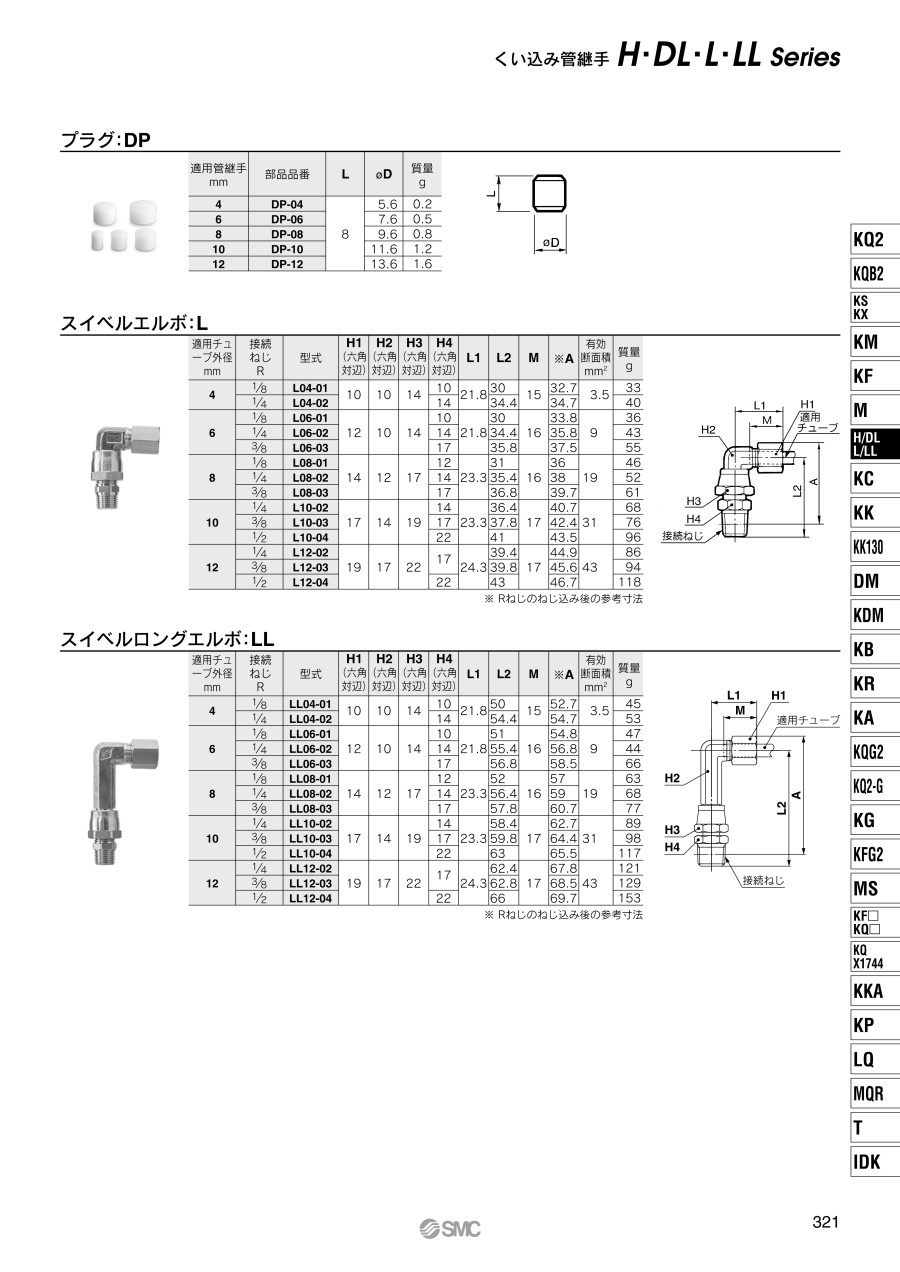

外形図

スイベルロングエルボ:LL:関連画像

製品仕様

スイベルロングエルボ:LL:関連画像

外観


適用チューブ外径mm接続ねじ
R
型番H1
(六角対辺)
H2
(六角対辺)
H3
(六角対辺)
H4
(六角対辺)
L1L2M※A有効断面積
mm2
質量
g
41/8LL04-011010141021.8501552.73.545
1/4LL04-021454.454.753
61/8LL06-011210141021.8511654.8947
1/4LL06-021455.456.844
3/8LL06-031756.858.566
81/8LL08-011412171223.35216571963
1/4LL08-021456.45968
3/8LL08-031757.860.777
101/4LL10-021714191423.358.41762.73189
3/8LL10-031759.864.498
1/2LL10-04226365.5117
121/4LL12-021917221724.362.41767.843121
3/8LL12-0362.868.5129
1/2LL12-04226669.7153

※Rねじのねじ込み後の参考寸法

製品仕様

適用チューブ材質ナイロンチューブ・ソフトナイロンチューブ・軟質銅管(C1220T-0)
適用チューブ外径φ4、φ6、φ8、φ10、φ12
最高使用圧力1MPa
保証耐圧力10MPa
使用流体空気
ねじ取付部JIS B 0203(管用テーパねじ)
ナット部JIS B 0205(メートル細目ねじ)
ねじ部のシール剤シール剤なしまたはシール剤付

材質

  • 本体:C3604、C3771BE
  • ナット:C3604
  • スリーブ:C2700

型番リスト

表示件数

適用チューブサイズ 外径

(mm)

接続ねじ

表面処理

シール剤

最小発注数量
6
1/8
なし
なし
1個
6
1/8
なし
シール剤付
10個
6
1/4
なし
なし
10個
8
1/8
なし
なし
10個
8
1/4
なし
なし
10個
8
1/4
なし
シール剤付
10個
8
3/8
なし
なし
10個
10
1/4
なし
なし
10個
10
3/8
なし
なし
10個
10
1/2
なし
なし
10個
12
1/4
なし
なし
10個
12
3/8
なし
なし
10個
12
1/2
なし
なし
10個
通常単価(税別) (税込単価)
通常出荷日
431
( 474 )
在庫品1日目当日出荷可能
416
( 458 )
6日目
401
( 441 )
6日目
447
( 492 )
6日目
478
( 526 )
6日目
494
( 543 )
6日目
508
( 559 )
6日目
540
( 594 )
6日目
571
( 628 )
6日目
648
( 713 )
6日目
709
( 780 )
6日目
726
( 799 )
6日目
849
( 934 )
6日目

詳細情報

基本情報

エッジ部分が強固で外傷によって簡単に機能を損うことがない締付け継手。
【特長】
・方向性のないスリーブ。
・外傷に強いスリーブ。
・小さな圧力損失。
・方向決め可能なロングスイベルタイプ。
・立体配管可能。
【用途】
・めねじ部からの直角方向の配管に使用。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

くい込み管継手 H・DL・L・LLシリーズ スイベルロングエルボ LLのレビュー
この商品のレビューはありません

よくあるご質問(FAQ)

Qワンタッチ継手に、金属(SUS、銅管など)チューブは接続可能か?
A
KQ/KQB/KQGのワンタッチ管継手やKFインサート管継手は、金属チューブに対応していません。
SMCの継手で金属チューブに対応しているのは、軟質銅管のみ対応ですが、くい込み管継手(H・DL・L・LLシリーズ)です。
Qインサート管継手KFシリーズと、くい込み管継手の違いを教えて下さい。
A
スリーブで締付けて、チューブを保持する仕組みは共通です。
インサート管継手は、インサート機構による内外径保持で樹脂チューブに対しても漏れにくく、
さらにインサート部で内径を広げず装着するため配管装着が容易で、様々なチューブ材質でも保持が確実です。
くい込み管継手は、インサート部のない構造により、流れ抵抗はわずかで大きな流量が流れます。
くい込み管継手は、軟質銅管にも使用できます。
(注)KFシリーズはチューブ外径だけでなく、チューブ内径のサイズに合った型式選定が必要です。
