メカニカル部品技術窓口
絞り込み条件
未確定：候補が4型番あります。
軸径(mm)(φ)
~mm- 20
- 25
- 30
- 35
H(mm)
~mm- 110
- 116
- 130
- 144
基本定格荷重 Cr(KN)
~mm- 12.8
- 14
- 19.6
- 25.9
基本定格荷重 Cor(KN)
~mm- 6.6
- 7.9
- 11.3
- 15.4
タイプ
~mm出荷日
- すべて
- 当日出荷可能
- 2日以内
ひしフランジ形ユニット 止めねじ付き円筒穴形 UCFK形
- 通常単価(税別)
- 2,272円～3,311円
- 税込単価
- 2,499円～3,642円
取り付けボルト穴が片方に3箇所ある形式で、取り付け面に制限があり、一方向からし...
詳細情報を確認する- ベアリングユニット 種類
- 変形ひしフランジ形
- インサート軸受の形式
- 止めねじ付き円筒穴形
- ユニット本体 材質
- FC200
- 転動体材質
- SUJ2
- 給油方法
- グリスニップル
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
未確定：候補が4型番あります。
商品情報
外形図
製品仕様
| 型番 | 取付ボルトの呼び | 軸受 | 軸受箱の呼び番号 | ユニットの質量 （kg） | ||
|---|---|---|---|---|---|---|
| 呼び番号 | 基本定格荷重（kN） | |||||
| Cr | Cor | |||||
| UCFK204 | M8 | UC204 | 12.8 | 6.6 | FK204 | 0.55 |
| UCFK205 | M8 | UC205 | 14 | 7.9 | FK205 | 0.66 |
| UCFK206 | M8 | UC206 | 19.6 | 11.3 | FK206 | 0.93 |
| UCFK207 | M8 | UC207 | 25.9 | 15.4 | FK207 | 1.3 |
備考：グリースニップルは、すべて1/4-28UNFとしている。
規格表
| 型番 | 軸径 （mm） | 主要寸法（mm） | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | L | L1 | A | J | J1 | J2 | N | A1 | A2 | A0 | B | S | ||
| UCFK204 | 20 | 110 | 52 | 62 | 52 | 25.5 | 42 | 32 | 27 | 10 | 13 | 15 | 33.3 | 31 | 12.7 |
| UCFK205 | 25 | 116 | 52 | 68 | 56 | 27 | 45 | 34 | 27 | 10 | 13 | 16 | 35.8 | 34.1 | 14.3 |
| UCFK206 | 30 | 130 | 55 | 78 | 65 | 31 | 50 | 40 | 29 | 10 | 13 | 18 | 40.2 | 38.1 | 15.9 |
| UCFK207 | 35 | 144 | 62 | 90 | 70 | 34 | 55 | 46 | 32 | 10 | 15 | 19 | 44.4 | 42.9 | 17.5 |
詳細情報
基本情報
取り付けボルト穴が片方に3箇所ある形式で、取り付け面に制限があり、一方向からしか取り付けられない箇所に適しております
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。

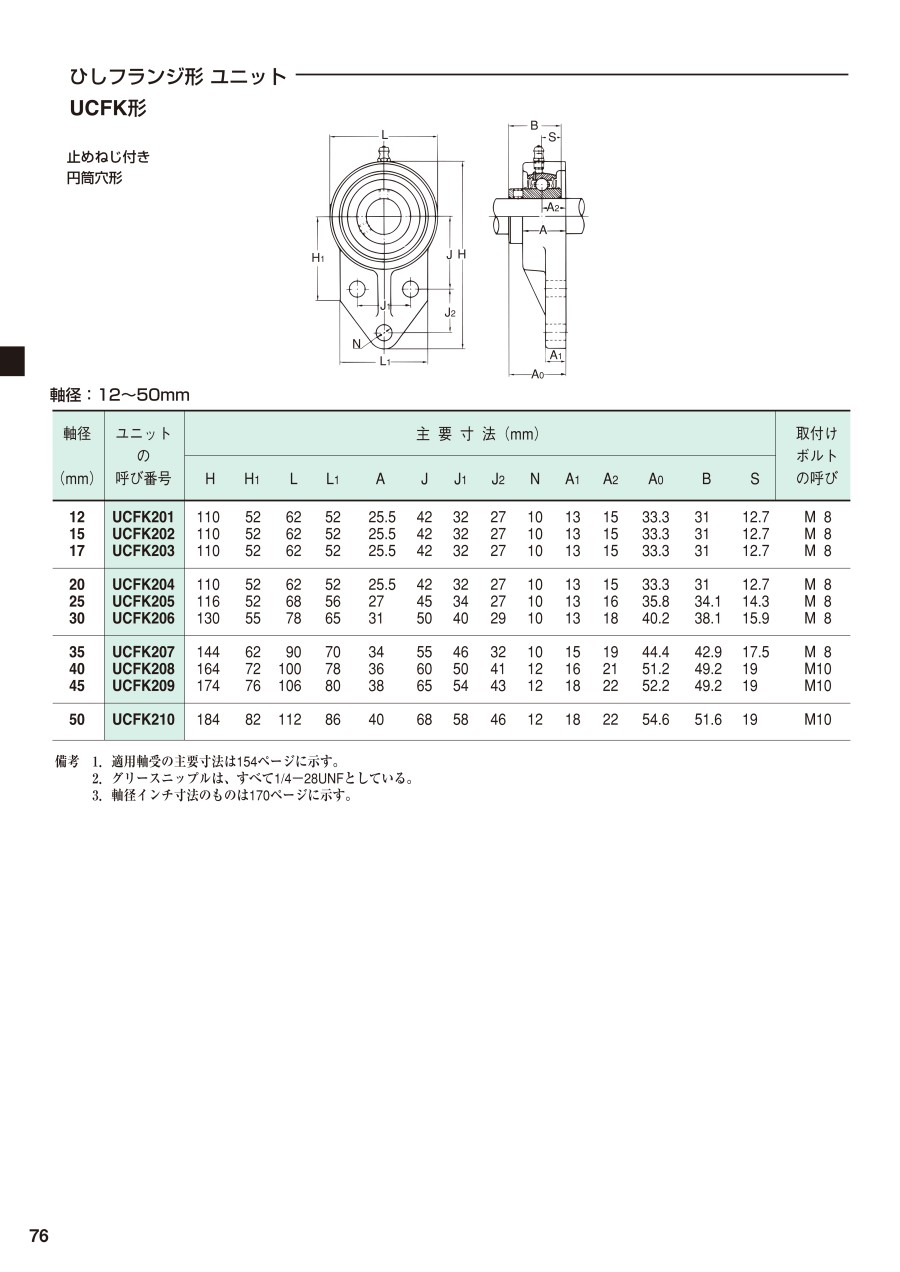

カタログ
