Line6 アングルヒンジ6（L6-AHI）
- 通常単価(税別)
- 3,570円
- 税込単価
- 3,927円
Line6プロファイル専用です。フレーム接続の際、任意の角度で接続可能です。
詳細情報を確認する- フレームシリーズ
- IMAO （item） Line 6
- 角度
- フリー
- 材質
- 亜鉛ダイキャスト
- 表面処理
- 明灰色塗装
- フレームサイズ (mm)
- 30×30
- 付属品
- ロケーター
ご注意
- 【販売終了情報】2025年7月1日に販売終了予定となります。仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
閲覧中の商品と併せてご検討ください
－閉じる

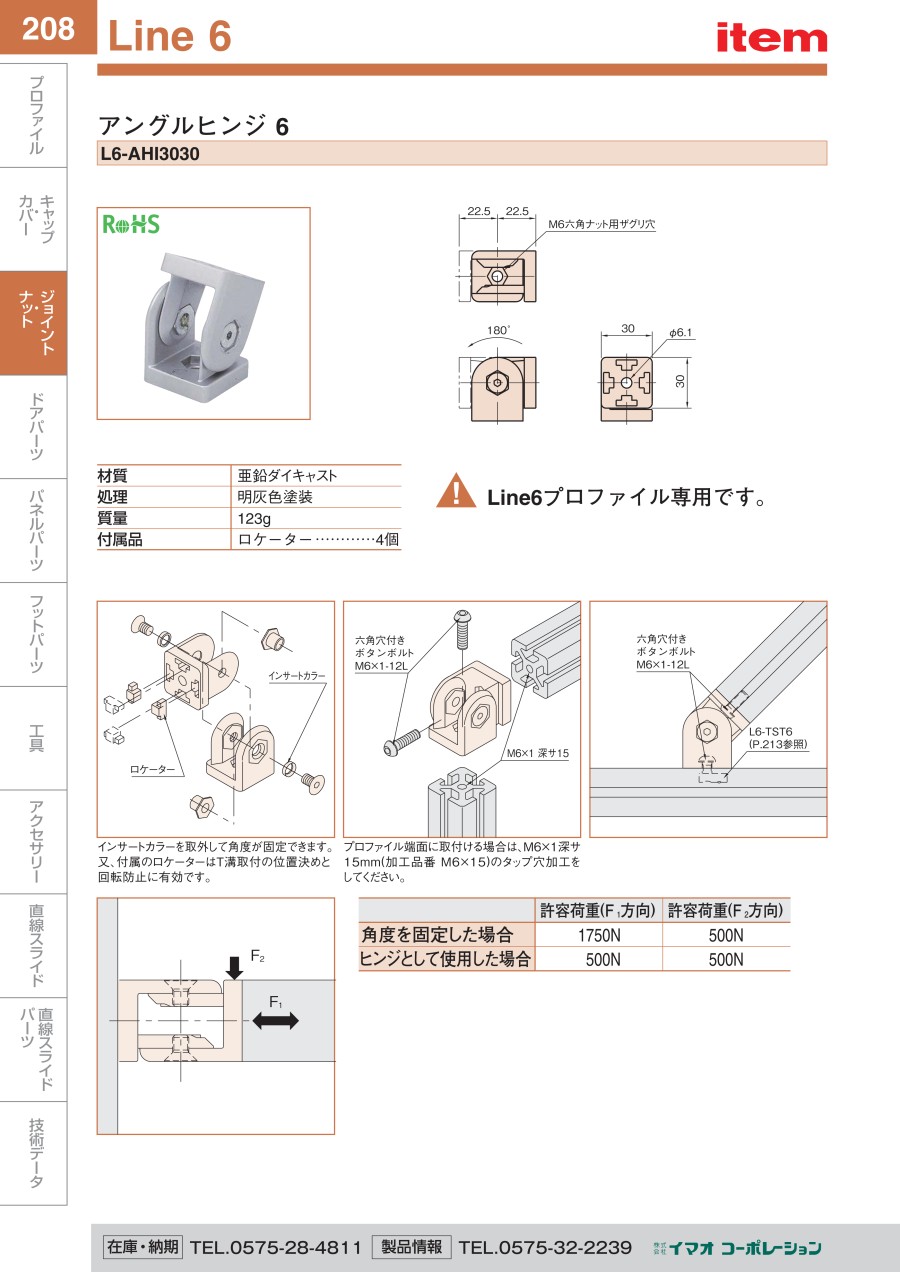

L6-AHI3030の仕様・寸法情報
商品情報
外形図
製品仕様
- 材質：亜鉛ダイキャスト
- 処理：明灰色塗装
- 質量：123g
- 付属品：ロケーター 4個
商品特長詳細
インサートカラーを取外して角度が固定できます。又、付属のロケーターはT溝取付の位置決めと回転防止に有効です。
プロファイル端面に取付ける場合は、M6×1深サ15mm（加工品番 M6×15）のタップ穴加工をしてください。
| - | 許容荷重（F1方向） | 許容荷重（F2方向） |
|---|---|---|
| 角度を固定した場合 | 1,750N | 500N |
| ヒンジとして使用した場合 | 500N | 500N |
詳細情報
基本情報
Line6プロファイル専用です。フレーム接続の際、任意の角度で接続可能です。
ご注意
- 【販売終了情報】2025年7月1日に販売終了予定となります。仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
