グレーチング横断・側溝用並目 VG5B

数量スライド割引

通常単価(税別): 9,033円～37,752円

税込単価: 9,936円～41,527円

U字溝の上に置くだけで簡単に使用できる溝蓋です。【グレーチング幅】 995mm

種類
グレーチング
材質
SS400
長さ (mm)
995

未確定 13 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

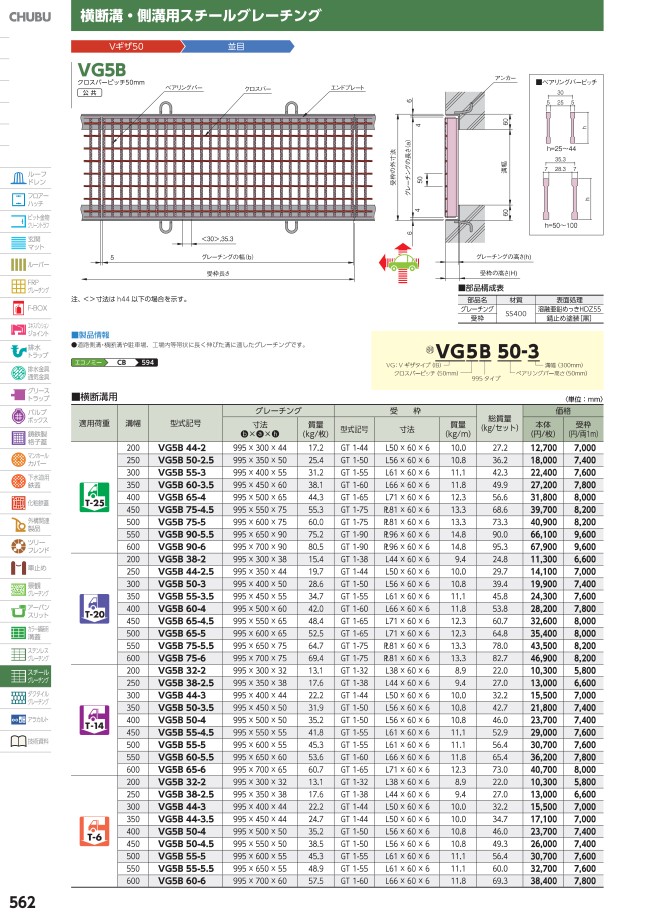

外形図

注：〈〉寸法はh44以下の場合を示す。

製品仕様

道路側溝・横断溝や駐車場、工場内等帯状に長く伸びた溝に適したグレーチングです。

部品名	材質	表面処理
グレーチング	SS400	溶融亜鉛メッキHDZ55
受枠	SS400	錆止め塗装［黒］

規格表

■横断溝用

単位：mm

型番	適用荷重	溝幅	グレーチング		受枠			総質量（kg/セット）
型番	適用荷重	溝幅	寸法（b）×（a）×（h）	質量（kg/枚）	型番	寸法	質量（kg/m）	総質量（kg/セット）
VG5B55-3	T-25	300	995×400×55	31.2	GT1-55	L61×60×6	11.1	42.3
VG5B32-2	T-6	200	995×300×32	13.1	GT1-32	L38×60×6	8.9	22.0
VG5B38-2.5	T-6	250	995×350×38	17.6	GT1-38	L44×60×6	9.4	27.0
VG5B44-3	T-6	300	995×400×44	22.2	GT1-44	L50×60×6	10.0	32.2
VG5B50-4	T-6	400	995×500×50	35.2	GT1-50	L56×60×6	10.8	46.0

■側溝用

単位：mm

型番	適用荷重	溝幅	グレーチング		受枠			総質量（kg/セット）
型番	適用荷重	溝幅	寸法（b）×（a）×（h）	質量（kg/枚）	型番	寸法	質量（kg/m）	総質量（kg/セット）
VG5B25-3	T2	300	995×400×25	13.7	GT1-25	L31×60×6	8.0	21.7
VG5B38-3	T6	300	995×400×38	19.8	GT1-38	L44×60×6	9.4	29.2
VG5B25-2	T6	200	995×300×25	10.6	GT1-25	L31×60×6	8.0	18.6
VG5B44-2.5	T-25	250	995×350×44	19.7	GT1-44	L50×60×6	10.0	29.7
VG5B50-3	T-25	300	995×400×50	28.6	GT1-50	L56×60×6	10.8	39.4
VG5B55-3.5	T-25	350	995×450×55	34.7	GT1-55	L61×60×6	11.1	45.8

■横断溝用／側溝用

単位：mm

型番	適用荷重	溝幅	グレーチング		受枠			総質量（kg/セット）
型番	適用荷重	溝幅	寸法（b）×（a）×（h）	質量（kg/枚）	型番	寸法	質量（kg/m）	総質量（kg/セット）
VG5B25-2	T2	200	995×300×25	10.6	GT1-25	L31×60×6	8.0	18.6
VG5B32-2	T-14	200	995×300×32	13.1	GT1-32	L38×60×6	8.9	22.0
VG5B38-2.5	T-14	250	995×350×38	17.6	GT1-38	L44×60×6	9.4	27.0
VG5B44-2	T-25	200	995×300×44	17.2	GT1-44	L50×60×6	10.0	27.2
VG5B44-2.5	T20	250	995×350×44	19.7	GT1-44	L50×60×6	10.0	29.7
VG5B44-3	T-14	300	995×400×44	22.2	GT1-44	L50×60×6	10.0	32.2
VG5B50-3	T20	300	995×400×50	28.6	GT1-50	L56×60×6	10.8	39.4
VG5B50-4	T-14	400	995×500×50	35.2	GT1-50	L56×60×6	10.8	46.0
VG5B55-3.5	T20	350	995×450×55	34.7	GT1-55	L61×60×6	11.1	45.8
VG5B65-4.5	T-20	450	995×550×65	48.4	GT1-65	L71×60×6	12.3	60.7

※適用荷重
T-2：総質量 2,000kgまでの車輌通行が可能  車種例：乗用車など
T-6：総質量 6,000kgまでの車輌通行が可能  車種例：3t車、2t車など
T-14：総質量 14,000kgまでの車輌通行が可能  車種例：8t車、6t車、4t車、消防車、路線バスなど
T-20：総質量 20,000kgまでの車輌通行が可能  車種例：10t車、観光バスなど
T-25：総質量 25,000kgまでの車輌通行が可能  車種例：10t車、ハシゴ車など
