IE3（プレミアム効率）対応 高効率モータ

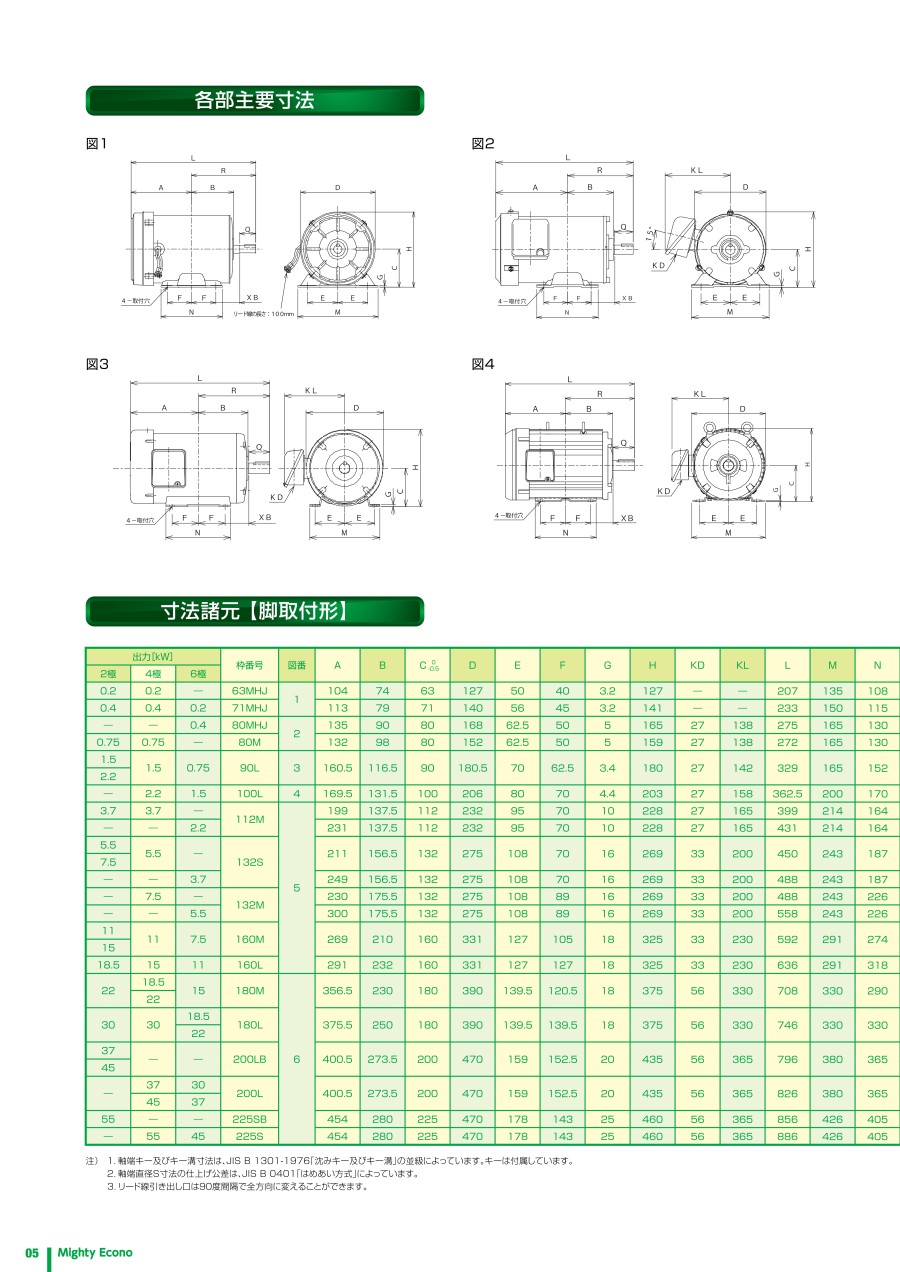

外形図

軸端詳細図

図1～5の取付穴詳細図

製品仕様

標準仕様（グローバルシリーズ）

注）

• 1. 0.2～0.4kWについては、トップランナー対象外となっています。
• 2. 海外規格につきましては、0.2～0.4kW及び6極は対応しておりません。
• 3. 上記とは異なる仕様での海外規格対応につきましては、別途ご照会ください。

規格表

脚取付形

注）

• 1. 軸端キー及びキー溝寸法は、JIS B 1301-1976「沈みキー及びキー溝」の並級によっています。キーは付属しています。
• 2. 軸端直径S寸法の仕上げ公差は、JIS B 0401「はめあい方式」によっています。
• 3. リード線引き出し口は90度間隔で全方向に変えることができます。
• 4. 112Mの端子箱はUL対応品の場合のみ、規格適合の為132Sの端子箱に変更になります。
• 5. 外形図は代表例で示しています。
• 6. 外形寸法は変更される場合がありますので、正確な外形寸法が必要な場合は必ずご照会ください。
