ガイドアイドラー VGE
- 通常単価(税別)
- 1,557円
- 税込単価
- 1,713円
通常出荷日：在庫品1日目当日出荷可能
金属製・樹脂製などのロープをスムーズに案内させたいときに役立つアイドラー。【特長】・素材自体にガラス繊...
詳細を確認- 軸穴径について
絞り込み条件項目欄には軸穴径dBと記載されておりますが、カタログでは軸穴径dの部分に相当しております。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
VGE6002-6200の仕様・寸法情報
プーリ/アイドラー
アイドラー(ベアリング組込済)
溝の数
シングル
溝形状
U溝
適用ロープ径 d(φ)
3
ピッチ円直径 P.D.(φ)
50
製品タイプ
アイドラー(ベアリング組込済)
プーリ種類
ボス無し
アイドラー種類
アイドラーナロータイプ スタンダード
リム幅 W(mm)
11.5
材質
[ナイロン] ナイロン
表面処理
なし
軸穴径 dB(φ)
10
商品情報
VGEガイドアイドラーの外形図と寸法
VGEガイドアイドラーの外観
VGEガイドアイドラーの外形図
（単位：mm）
| 品番 | アイドラー | ベアリング | 適用アイドラー軸 | 質量 (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| De | Da | Db | W | s2 | θ (°) | r | h | 呼び番号 | d | D | B | 標準アイドラー軸 [[Z]]Z | ||
| VGE6002-6200 | 60 | 27 | 36 | 11.5 | 1.4 | 30 | 1.8 | 6.8 | 6200×1 | 10 | 30 | 9 | Z6200-10・Z6200-12・Z6200-15 | 0.05 |
製品仕様
材質・仕上げ
本体：ガラス繊維、強化ナイロン66
VGEガイドアイドラーの使用例
VGEガイドアイドラーの使用例1
VGEガイドアイドラーの使用例2
使用上の注意
- ※ U溝形状のためVベルトには使用できません。形状が丸い物にお使いください。
- ※ ガイドアイドラーのため、駆動プーリーとしてのご使用はおやめください。
開発者・バイヤーからのコメント
素材自体にガラス繊維強化ナイロンを使用しているため強度もあり、ベアリング付きのためすぐお使いいただけます。
詳細情報
基本情報
金属製・樹脂製などのロープをスムーズに案内させたいときに役立つアイドラー。
【特長】
・素材自体にガラス繊維強化ナイロンを使用しているため強度がある。
・ベアリング付きのためすぐ使用可能。
【用途】
・U溝のため丸型ロープを使用する場合。
・金属製・樹脂製ロープをオリジナルに案内をさせたいときに。
ご注意
- 軸穴径について
絞り込み条件項目欄には軸穴径dBと記載されておりますが、カタログでは軸穴径dの部分に相当しております。

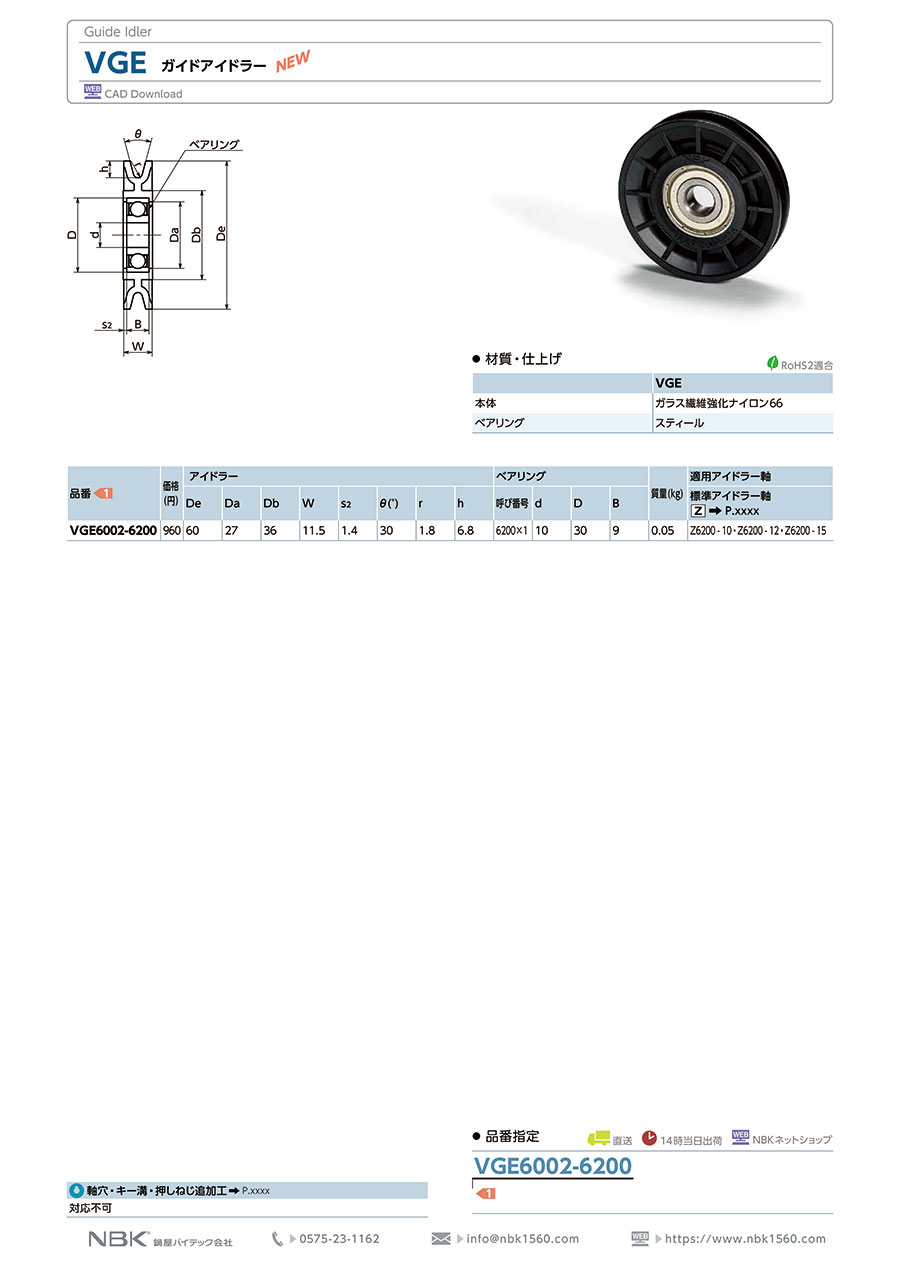

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ガイドアイドラー VGEの型番VGE6002-6200のページです。
型番VGE6002-6200に関する仕様情報を記載しております。
ガイドアイドラー VGEのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q他のサイズはありますか？
A
1サイズのみとなります。
