プロセスガス排気用バキュームジェネレータ VGシリーズ
- 通常単価(税別)
- 66,268円～67,988円
- 税込単価
- 72,895円～74,787円
・供給流体の消費を大幅に低減できます・一次側の圧力変動に強い商品です。
詳細情報を確認する未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

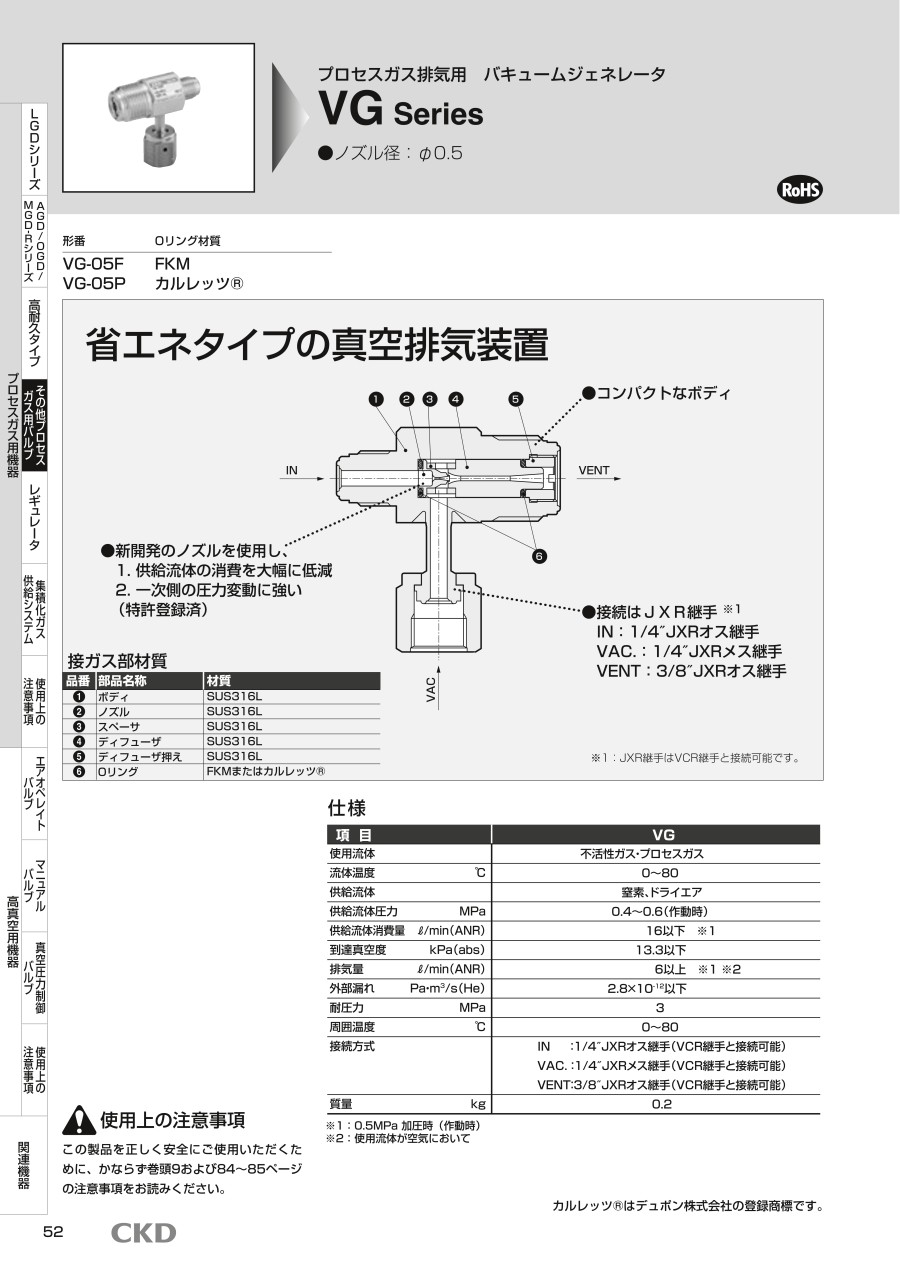

外形図
製品仕様
| 型番 | ノズル径（mm） | Oリング材質 |
|---|---|---|
| VG-05F | φ0.5 | FKM |
| VG-05P | φ0.5 | カルレッツ® |
| 項目 | VG |
|---|---|
| 使用流体 | 不活性ガス・プロセスガス |
| 流体温度℃ | 0～+80 |
| 供給流体MPa | 窒素、ドライエア |
| 供給流体圧力MPa | 0.4～0.6（作動時） |
| 供給流体消費量L/min（ANR） | 16以下 ※1 |
| 到達真空度kPa（abs） | 13.3以下 |
| 排気量L/min（ANR） | 6 ※1 ※2 |
| 外部漏れPa・m3/s（He） | 2.8×10-12以下 |
| 耐圧力MPa | 3 |
| 周囲温度℃ | 0～+80 |
| 接続方式 | IN：1/4"JXRオス継手（VCR継手と接続可能） VAC.：1/4"JXRメス継手（VCR継手と接続可能） VENT：3/8"JXRオス継手（VCR継手と接続可能） |
| 質量kg | 0.2 |
※1：0.5MPa加圧時（作動時）
※2：使用流体が空気において
