プロセスガス用エアオペレイトバルブ AGD11R・AGD21R シリーズ
- 通常単価(税別)
- 197,449円～221,424円
- 税込単価
- 217,194円～243,566円
メタルダイアフラム・スタンダードタイプの２連３方弁の商品です。
詳細情報を確認する- 使用流体
- ガス
- 種類
- エアオペレート式
- 切換の種類
- 2ポートノーマルクローズ
- 接続種類
- その他
- 使用環境
- 標準
- 接続種類詳細
- JXRメス継手
未確定：候補が2型番あります。
商品情報

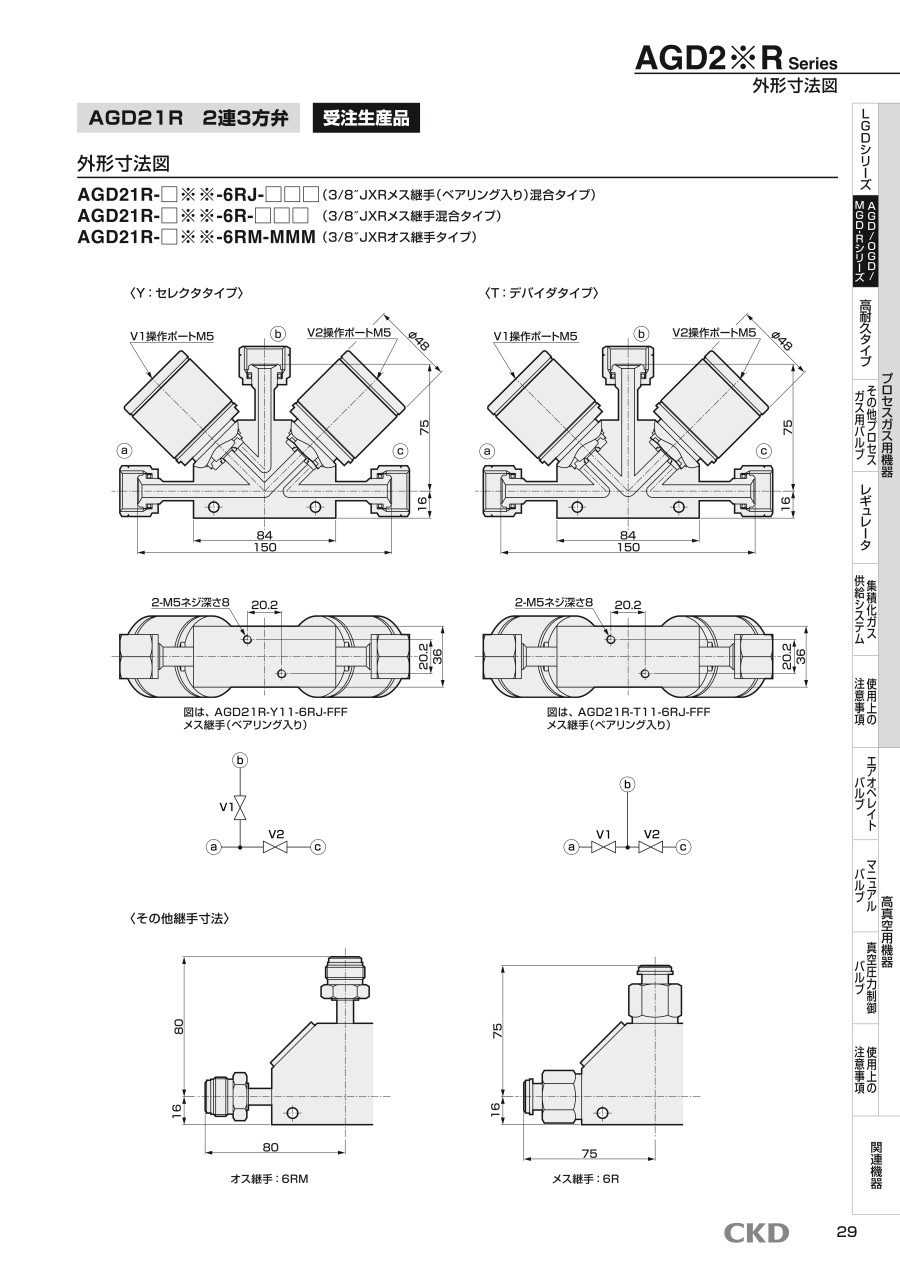

外形図
AGD11R-Y11-4R-FFF
AGD21R-Y11-6R-FFF
製品仕様
| 項目 | AGD11R | AGD21R |
|---|---|---|
| 使用流体 | 不活性ガス・プロセスガス | |
| 使用圧力 Pa（abs）-MPa（G） | 1.3×10-6～0.99 | |
| 流体温度 ℃ | 5～80 | |
| 使用周囲温度 ℃ | 5～80 | |
| 保存周囲温度 ℃ | -10～80 | |
| 弁座漏れ Pa・m3/s（He） | 1.0×10-10以下 | |
| 外部漏れ Pa・m3/s（He） | 2.8×10-12以下 | |
| Cv値 （23℃、加圧下） | 0.3 | 0.65 |
| 接続方式 | 1/4"JXRメス継手 | 3/8"JXRメス継手 |
| 作動方式 | NC形（ノーマルクローズ） | |
| 操作圧力 MPa | NC:0.4～0.6 | |
| 操作ポート | M5 | |
| 質量 kg | 0.85 | 1.80 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
197,449円 ( 217,194円 ) | 33日目 |
221,424円 ( 243,566円 ) | 33日目 |
