未確定：候補が4型番あります。

HANYOUNG

プログラマブル温度コントローラ TD510

カタログ |

通常単価(税別): 62,993円～147,023円

税込単価: 69,292円～161,725円

【特長】・2チャンネル制御・マルチ入力（RTD、TC、VDC）・多様な警報機能...

入力方式
[アナログ]電圧
入力電圧
100V a.c.::240V a.c.
制御出力
リレー接点出力
サンプリング周期 (ms)
250
接点入力
入力点数 : 最大32点、入力信号 : 無電圧接点入力、動作条件 : 運転中/常時
入力インピーダンス
TS(熱電対)、直流電圧 : 1MΩ以上
許容信号源抵抗
TS(熱電対)、直流電圧 : 1MΩ以上
表示精度
RTD(測温抵抗体)、直流電圧 : ±0.1% of FS ±1Digit、TC(熱電対) : ±0.15% of FS ±1Digit(RJC温度誤差は除く)
絶縁抵抗
電源端子とFG端子間に20MΩ又は DC500V.
耐電圧
1次端子と2次端子 : 最小1500V a.s.1分間、1次端子とFG端子 : 最小1500V a.s.1分間、2次端子とFG端子 : 最小 1500V a.s.1分間、1次端子 : 電源端子(FG端子を除く)とリレー出力端子。2次端子 : センサー入力端子、接点入力端子、通信端子
電源電圧
AC100-240V
電圧変動率 (%)
電源電圧の±10
消費電力
25VA(TD510-13基準)
使用周囲温度 (℃)
0 ～ 50
使用周囲湿度 (%RH)
20 ～ 90(結露なきこと)
保管温度 (℃)
-25～70
耐振動
10 - 55 Hz、振幅 0.75 mm、 3方向4回、5分/サイクル
耐衝撃 (m/s²)
147、3方向3回
制御出力電流出力
DC4 - 20mA(負荷抵抗600Ω以下)
スケーリング
設定された上/下限範囲を(DC4-20mA)、自動スケーリングする。
外形寸法 (mm)
表示部 : 145(W) X 145(H) X 42.3(D)、電源モジュール : 50(W) X 107(H) X 112(D)、制御モジュール : 40(W) X 107(H) X 112(D)
適用言語
ハングル、英語、中国語(簡体)
制御出力リレー
DC30V, 3A max,　AC250V, 3A

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が4型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

オプション	最小発注数量

入・出力なし	1個
入力8点・出力6点(1つのモジュール)+電源モジュール+制御モジュール	1個
入力8点・出力14点(2つのモジュール)+電源モジュール+制御モジュール	1個
入力16点・出力16点(3つのモジュール)+電源モジュール+制御モジュール	1個

通常単価(税別) (税込単価)	通常出荷日

62,993円 ( 69,292円 )	13日目〜
126,016円 ( 138,618円 )	13日目〜
139,788円 ( 153,767円 )	13日目〜
147,023円 ( 161,725円 )	13日目〜

詳細情報

基本情報

基本情報

【特長】
・2チャンネル制御
・マルチ入力（RTD、TC、VDC）
・多様な警報機能
・通信機能（RS485）基本搭載
・分離型、拡張可能構造
・デジタルレコーダー機能（内部メモリ、SDカード保存）
・接点入力（DI）最大32点、接点出力（DO）最大32点
・タッチパネルを適用したカラーTFT LCD（解像度640 * 480）画面

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

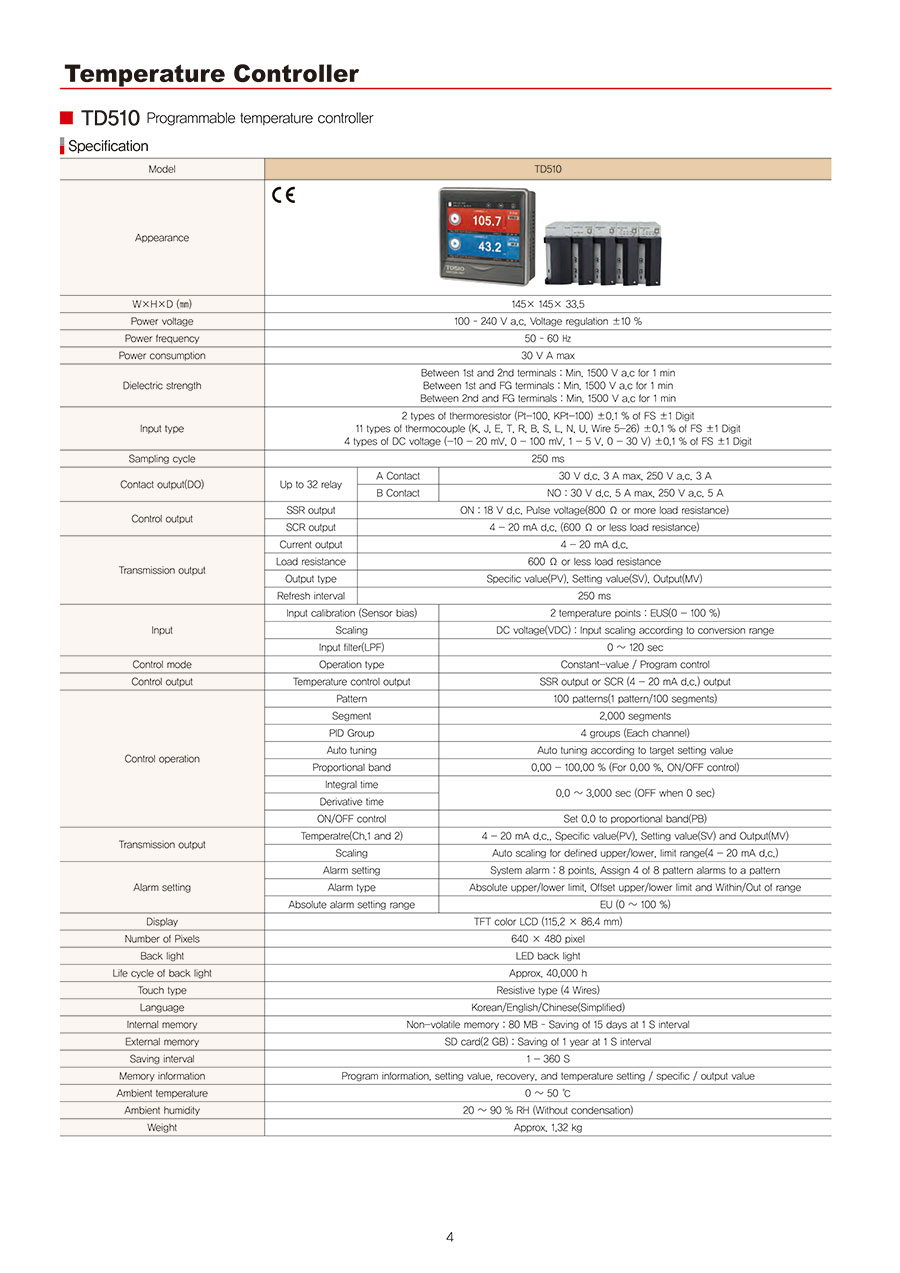

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
