アネスト岩田

スクロール真空ポンプ ISPシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 443,172円～828,033円特別価格

税込単価: 487,489円～910,836円特別価格

【特長】・オイルフリーで性能の優れた真空ポンプです。※ISP-50 は100V...

真空ポンプ種類
ドライ形
ドライ形種類
スクロール形
到達真空圧力（絶対圧力）(Pa×10　４乗) (Pa)
7～
電源
AC
使用環境
標準
付加機能
なし
取得規格
CE

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

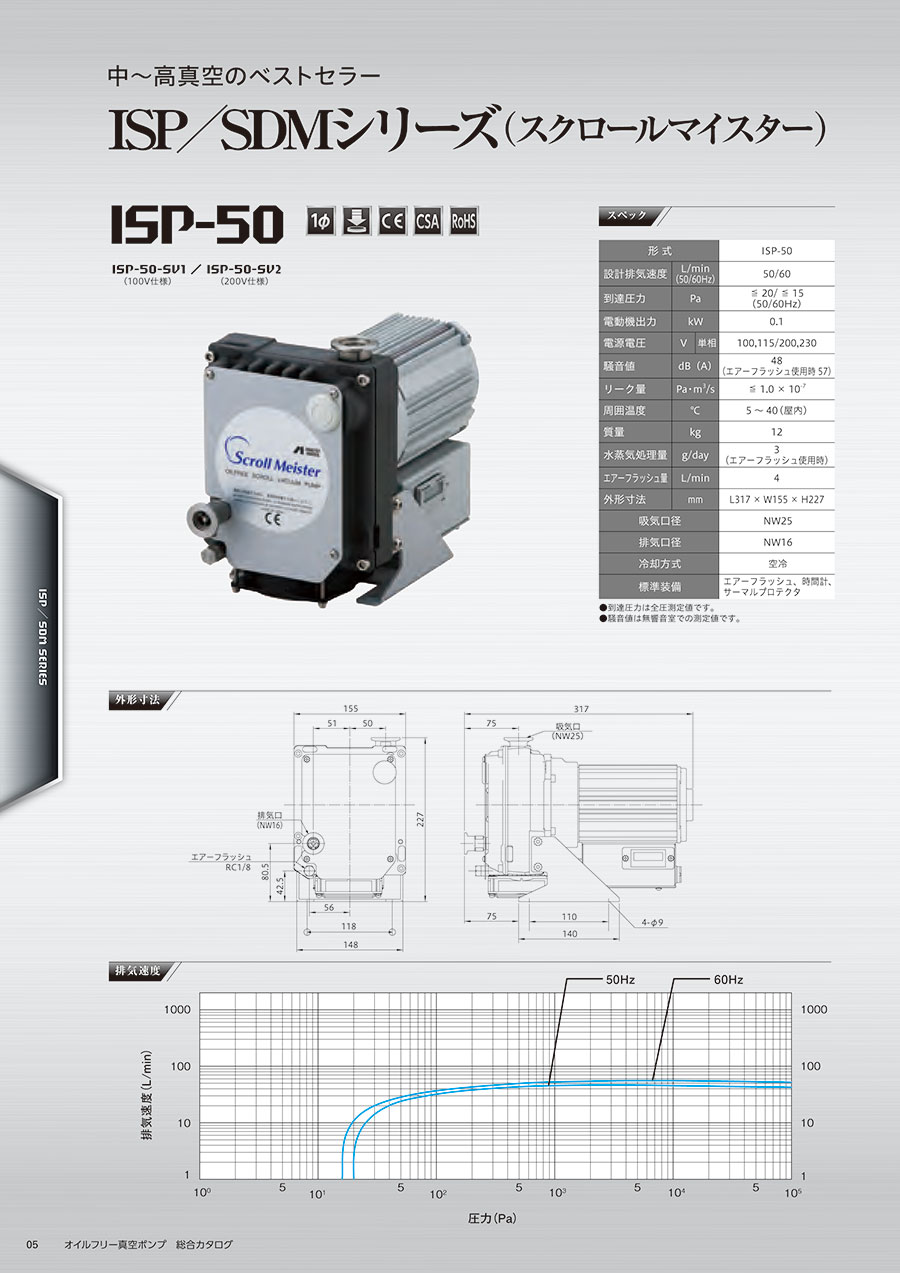

ISP-50

ISP-90

ISP-250C

ISP-500C

ISP-1000E

製品仕様

型番		ISP-50	ISP-90	ISP-1000E
設計排気速度	L/min （50/60Hz）	50/60	90/108	1000/1200
到達圧力	Pa	≦ 20/ ≦ 15 （50/60Hz）	≦ 5	≦ 1
電動機出力	kW	0.1	0.15	1.4
電源電圧	V	100,115/200,230（単相）	100,115,200,230（単相）	200,220,230,380,400,415,460（三相）
騒音値	dB（A）	48 （エアーフラッシュ使用時57）	52 （エアーフラッシュ使用時57）	67 （エアーフラッシュ使用時74）
リーク量	Pa・m³/s	≦ 1.0 × 10^-7	≦ 1.0 × 10^-5
周囲温度	℃	5 ～ 40（屋内）		10 ～ 40（屋内）
質量	kg	12	14	68
水蒸気処理量	g/day	3 （エアーフラッシュ使用時）	5 （エアーフラッシュ使用時）	25 （エアーフラッシュ使用時）
エアーフラッシュ量	L/min	4	9	10
外形寸法	mm	L317 × W155 × H227	L308 × W214 × H225	L549 × W390 × H421 （L549 × W359 × H451）
吸気口径		NW25		NW40
排気口径		NW16		NW40
冷却方式		空冷
標準装備		エアーフラッシュ、時間計、サーマルプロテクタ		エアーフラッシュ、時間計

型番			ISP-250C	ISP-500C
設計排気速度	L/min （50/60Hz）		250/300	500/600
到達圧力	Pa		≦ 1.6	≦ 1
電動機出力	kW		0.4	0.6
電源電圧	V	単相	100,115,200,230	100,115,200,230
電源電圧	V	三相	200,208,230,380,400,415,460	200,208,230,380,400,415,460
騒音値	dB（A）		58 （エアーフラッシュ使用時66）	62 （エアーフラッシュ使用時70）
リーク量	Pa・m³/s		≦ 1.0 × 10^-5
周囲温度	℃		5 ～ 40（屋内）
質量	kg	単相	25	44
質量	kg	三相	23	38
水蒸気処理量	g/day		25 （エアーフラッシュ使用時）	25 （エアーフラッシュ使用時）
エアーフラッシュ量	L/min		10	10
外形寸法	mm	単相	L400 × W252 × H336	L443 × W328 × H372 （L443 × W304 × H397）
外形寸法	mm	三相	L370 × W252 × H336	L372 × W328 × H372 （L372 × W304 × H397）
吸気口径			NW25	NW40
排気口径			NW16	NW25
冷却方式			空冷
標準装備			エアーフラッシュ、時間計、単相電動機はサーマルプロテクタ付き

性能・試験情報

ISP-50　排気速度

ISP-90　排気速度

ISP-250C　排気速度

ISP-500C　排気速度

ISP-1000E　排気速度

●到達圧力は全圧測定値。　
●騒音値は無響音室での測定値。
●（）内は吸気口が上向時の寸法。

型番リスト

表示件数

型番

電圧(V)

設計排気速度【50Hz時】

(L/min)

設計排気速度【60Hz時】

(L/min)

電動機種類

吸気口向き

最小発注数量

100 ～ 115	50	60	単相	上向き	1個
200 ～ 230	50	60	単相	上向き	1個
100 ～ 230	90	108	単相	上向き	1個
100 ～ 230	250	300	単相	上向き	1個
200 ～ 460	250	300	三相	上向き	1個

通常単価(税別) (税込単価)	通常出荷日

443,172円 ( 487,489円 )	39日目
443,172円398,854円 ( 438,739円 )	16日目
611,721円 ( 672,893円 )	39日目
828,033円 ( 910,836円 )	16日目
828,033円745,229円 ( 819,752円 )	16日目

詳細情報

基本情報

基本情報

【特長】
・オイルフリーで性能の優れた真空ポンプです。

※ISP-50 は100V、または200Vの単電圧仕様です。
※画像は ISP-250Cです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
