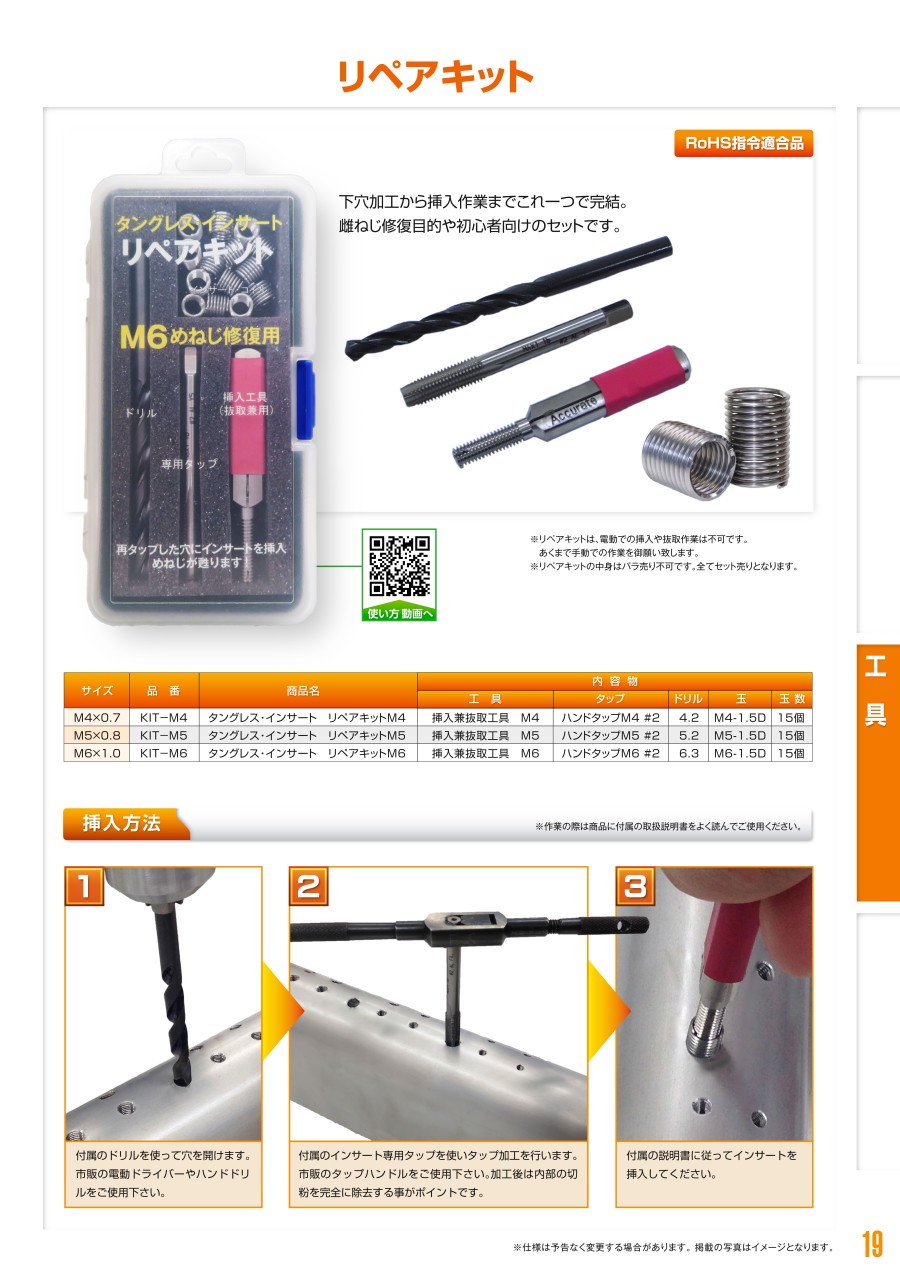

タングレスインサート リペアキット

A：通り穴(貫通穴)の場合

各ねじサイズ毎に異なるA寸以上の厚みが必要です。

B：止まり穴の場合

タップの有効ねじ部までの長さにより、通り穴より長めの深さが必要になります。

4．インサートの装着

インサートを挿入するには、まず工具先端にインサートを装着します。
工具のリリースボタンを押して工具先端の爪を引っ込め、インサート全てが先端部に入り、爪とインサートの切欠きが引っかかれば装着完了です。

5．挿入作業

挿入工具を穴に対して垂直に保ち、時計回りで挿入します。
挿入方向への力加減は、タップを立てた谷溝にインサート先端を誘導する程度の軽い力でかまいません。

途中で障害物などを感じた場合は無理に回さず、一旦逆回転で工具と共にインサートを外し、再度(3)のタップ立てからやり直して下さい。

インサートが所定の位置まで埋め込まれれば工具を逆回転で取り出します。出口側にも爪が引っかかる箇所があり、ボタンで爪を引っ込ませた状態で回して外します。

その他・便利な使い方/インサートの抜き取りなど

挿入作業で工具をとり外す際に、リリースボタンを押して出口側切欠きに掛かった爪を引っ込めて工具を外しますが、この時に爪を引っ込めず掛かった状態で回し続ければインサートも同軸で回転するので抜き取る事が可能です。
例えば、インサートを深く埋め込み過ぎて半回転分だけ戻したい場合など、出口側切欠きとの爪の噛み合わせを利用して戻す事が出来ます。
