詳細情報

タングレスインサート専用工具の抜取工具専用交換爪。
【特長】
・フリータイプとロッキングタイプ共用。
・爪の磨耗状態を目視で確認し、必要な場合は簡単に爪の交換が可能。
【用途】
・爪の磨耗や欠けにより、交換が必要になった工具に使用。

タングレスインサート抜取工具専用の交換爪。

1.工具のハウジングをはずします。

サイズによって工具自体の太さや形状が異なりますが、構成部品の取り扱いは同じです。

2.細めのポンチ等で爪を保持するピンを外します。

この時、ピンを無くなさいよう注意願います。
ピンは小さいので大きめのトレー等の中で作業ください。

3.工具から爪を外します。

4.参考までにばねを外した状態。

分解したついでに、ブラシなどで掃除をお勧めいたします。

5.新しい爪を装着し、外した逆の手順で組み立ててください。

【ばねを装着】→【新しい爪を装着】→【ピンを挿入】になります。　

爪の動きのガタが無いよう各部品の精度が高いので、穴をキッチリと合わせてピンを挿入願います。

商品担当おすすめ

タングレスインサートユニファイ抜取工具用交換爪のレビュー

4平均満足度：4.01件のレビュー

製品のねじ穴に

満足度：4.02019/12/10

抜き取りが簡単なので有名なブランドのアキュレイトのタングレスインサートユニファイ細目 2TNFを使用しています。製品の...もっと読む

0人が参考にしています。

Q交換時期はいつごろですか？

抜取りの際に工具爪からインサートが外れ易くなることが増え始めると、爪が磨耗したことが原因と予想されます。目視により磨耗が確認された場合は、速やかに爪交換されることをお薦めします。

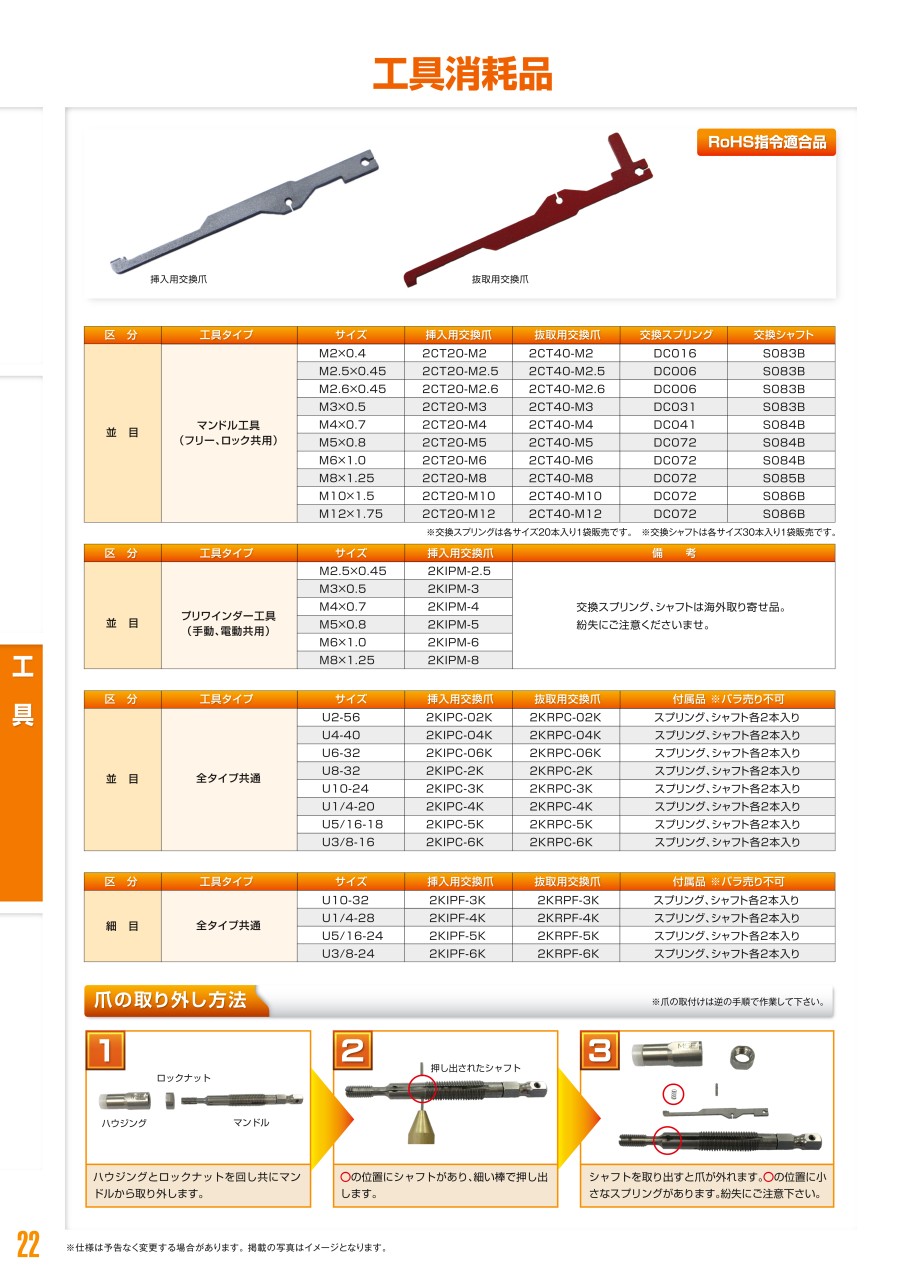

Q爪交換はどのようにしますか。

工具からロックナットとハウジングを外し、マンドルと爪を固定するシャフトを抜きます。内蔵のバネをなくさない様に慎重に爪のみを取り外し、新しい爪に換えます。その後、再度マンドルと爪を固定するシャフトを差込み、外したハウジングとロックナットを取り付ければ交換終了です。
