【4日・6日目出荷品】アイアンラバーベルト ベルト幅L
- 通常単価(税別)
- -
- 税込単価
- -
スタンダード インチタイプのウレタン歯付きベルトです【特長】・ジョイントタイプ...
詳細情報を確認する- ベルト形種類
- L
- ベルト種類
- 台形歯形サーキュラータイプ
- ベルト歯面
- 標準(片面)
ご注意
- 短納期シリーズでのご提供は一部の商品に限定されております。ご了承下さい。
- リニアタイプの最小歯数は30、ジョイントタイプの最大歯数は5250になりメーカーカタログと異なります。
未確定：候補が48型番あります。
商品情報

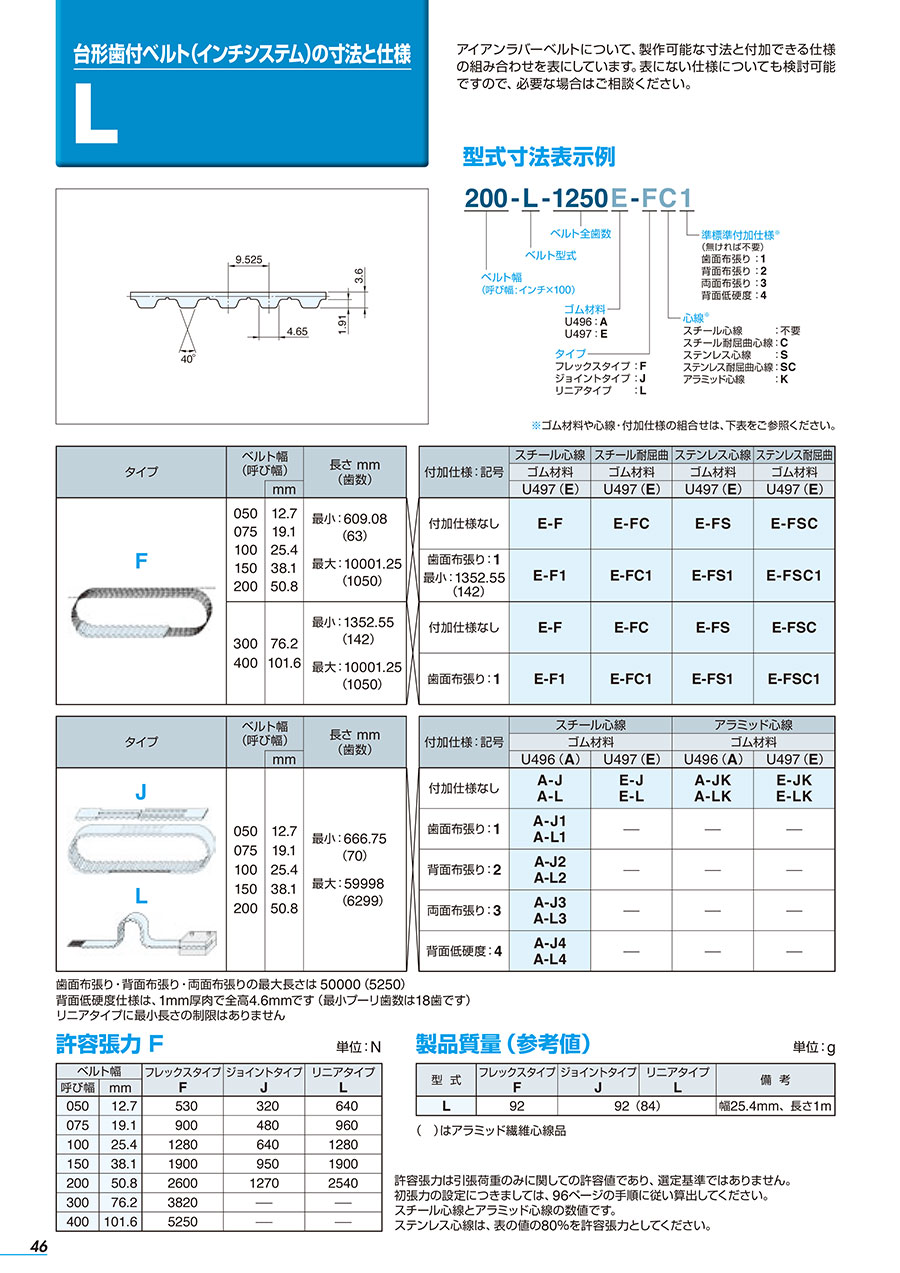

外形図
製品仕様
製作可能寸法と付加できる仕様の組み合わせ
| タイプ | ベルト幅 （呼び幅） | 長さ mm （歯数） | 付加仕様：記号 | スチール心線 | スチール耐屈曲 | ステンレス心線 | ステンレス耐屈曲 | |
|---|---|---|---|---|---|---|---|---|
| ゴム材料 | ゴム材料 | ゴム材料 | ゴム材料 | |||||
| - | mm | U497（E） | U497（E） | U497（E） | U497（E） | |||
F | 050 075 100 150 200 | 12.7 19.1 25.4 38.1 50.8 | 最小：609.08（63） 最大：10,001.25（1,050） | 付加仕様なし | E-F | E-FC | E-FS | E-FSC |
| 歯面布張り：1 最小：1,352.55（142） | E-F1 | E-FC1 | E-FS1 | E-FSC1 | ||||
| 300 400 | 76.2 101.6 | 最小：1,352.55（142） 最大：10,001.25（1,050） | 付加仕様なし | E-F | E-FC | E-FS | E-FSC | |
| 歯面布張り：1 | E-F1 | E-FC1 | E-FS1 | E-FSC1 | ||||
| タイプ | ベルト幅 （呼び幅） | 長さ mm （歯数） | 付加仕様：記号 | スチール心線 | アラミッド心線 | |||
|---|---|---|---|---|---|---|---|---|
| ゴム材料 | ゴム材料 | |||||||
| - | mm | U496（A） | U497（E） | U496（A） | U497（E） | |||
J L  | 050 075 100 150 200 | 12.7 19.1 25.4 38.1 50.8 | 最小：666.75（70） 最大：59,998（6,299） | 付加仕様なし | A-J A-L | E-J E-L | A-JK A-LK | E-JK E-LK |
| 歯面布張り：1 | A-J1 A-L1 | - | - | - | ||||
| 背面布張り：2 | A-J2 A-L2 | - | - | - | ||||
| 両面布張り：3 | A-J3 A-L3 | - | - | - | ||||
| 背面低硬度：4 | A-J4 A-L4 | - | - | - | ||||
歯面布張り・背面布張り・両面布張りの最大長さは 50,000（5,250）
背面低硬度仕様は、1mm厚肉で全高4.6mmです（最小プーリ歯数は18歯です）
リニアタイプに最小長さの制限はありません
許容張力 F
単位：N
| ベルト幅 | フレックスタイプ F | ジョイントタイプ J | リニアタイプ L | |
|---|---|---|---|---|
| 呼び幅 | mm | |||
| 050 | 12.7 | 530 | 320 | 640 |
| 075 | 19.1 | 900 | 480 | 960 |
| 100 | 25.4 | 1,280 | 640 | 1,280 |
| 150 | 38.1 | 1,900 | 950 | 1,900 |
| 200 | 50.8 | 2,600 | 1,270 | 2,540 |
| 300 | 76.2 | 3,820 | - | - |
| 400 | 101.6 | 5,250 | - | - |
許容張力は引張荷重のみに関しての許容値であり、選定基準ではありません。
スチール心線の数値です。ステンレス心線は、表の値の80％を許容張力としてください。
製品質量（参考値）
単位：g
| 型番 | フレックスタイプ F | ジョイントタイプ J | リニアタイプ L | 備考 |
|---|---|---|---|---|
| L | 92 | 92（84） | 幅25.4mm、長さ1m | |
（ ）はアラミッド繊維心線品
型番リスト
