【4日・6日目出荷品】アイアンラバーベルト ベルト幅T10

ご注意

  • 短納期シリーズでのご提供は一部の商品に限定されております。ご了承下さい。
  • リニアタイプの最小歯数は40、最大歯数は2000になり、メーカーカタログと異なります。
未確定:候補が60型番あります。
数量:

商品情報

外形図

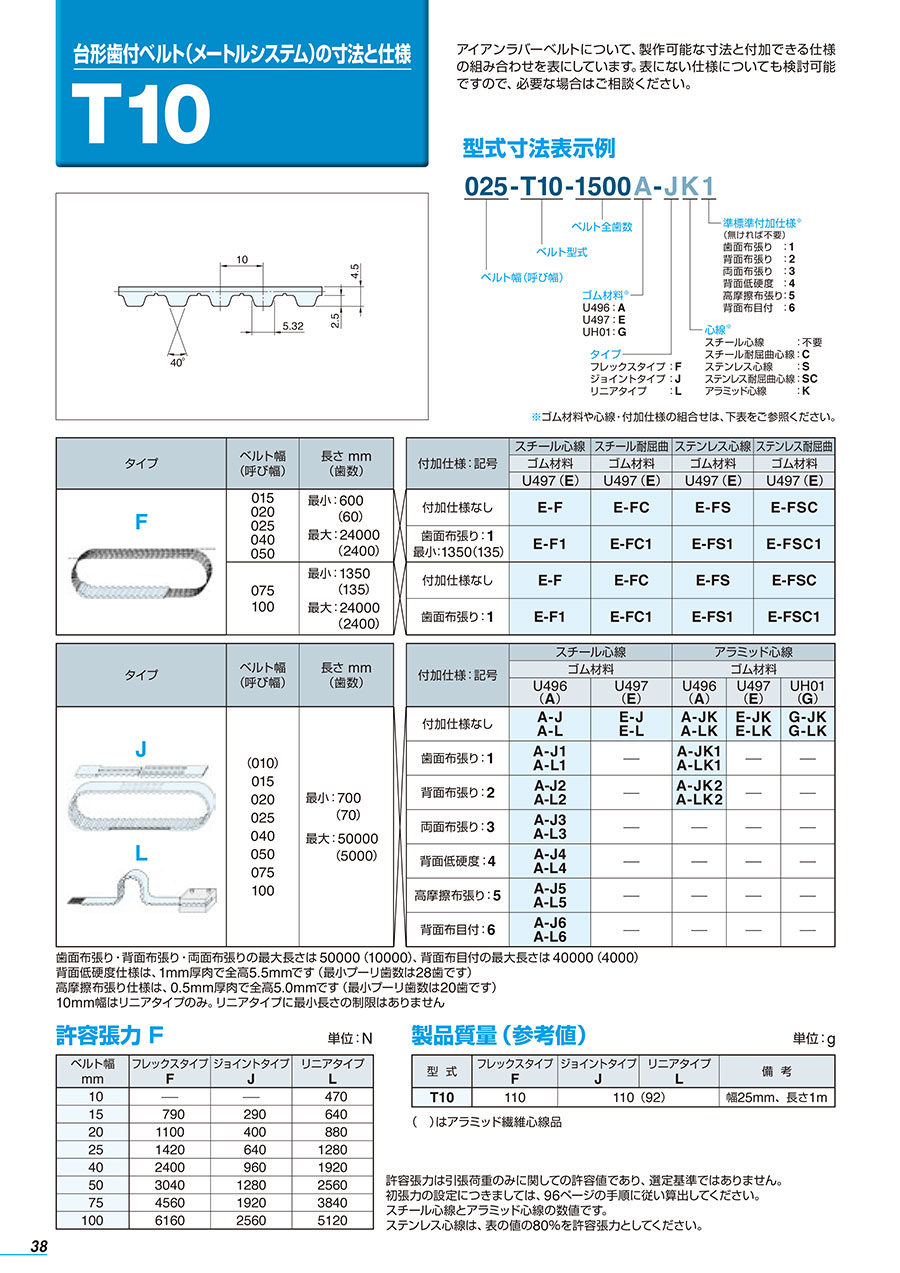

【4日・6日目出荷品】アイアンラバーベルト ベルト幅T10 外形図

製品仕様

タイプベルト幅
(呼び幅)
長さ mm
(歯数)
製品質量
g
備考
ジョイントタイプ
J
(010)
015
020
025
040
050
最小:700(70)
最大:50,000(5,000)
110幅25mm、長さ1m
リニアタイプ
L

歯面布張り・背面布張り・両面布張りの最大長さは 50,000(10,000)
10mm幅はリニアタイプのみ。リニアタイプに最小長さの制限はありません

許容張力 F

単位:N
ベルト幅
mm
ジョイントタイプ
J
リニアタイプ
L
10-470
15290640
20400880
256401,280
409601,920
501,2802,560

許容張力は引張荷重のみに関しての許容値であり、選定基準ではありません。

選定サポート情報

型式寸法表示例

【4日・6日目出荷品】アイアンラバーベルト ベルト幅T10 選定サポート

※ゴム材料や心線・付加仕様の組合せは、下表をご参照ください。

タイプ付加仕様:記号スチール心線
ゴム材料
U496(A)
J
L
付加仕様なしA-J
A-L
歯面布張り:1A-J1
A-L1
背面布張り:2A-J2
A-L2
両面布張り:3A-J3
A-L3

型番リスト

表示件数
型番

ベルト形状

特性

ベルト呼び幅

(mm)

ベルト材質

歯数

心線材質

ゴム材料

タイプ

心線特性

RoHS?最小発注数量
クローズエンド
標準
15
ポリウレタンベルト
40 ~ 99
スチールコード
10
1個
クローズエンド
歯面布張り / 背面布張り / 両面布張り
15
ポリウレタンベルト
40 ~ 99
スチールコード
10
1個
オープンエンド
標準
15
ポリウレタンベルト
40 ~ 99
スチールコード
10
1個
オープンエンド
歯面布張り / 背面布張り / 両面布張り
15
ポリウレタンベルト
40 ~ 99
スチールコード
10
1個
クローズエンド
標準
15
ポリウレタンベルト
100 ~ 999
スチールコード
10
1個
クローズエンド
歯面布張り / 背面布張り / 両面布張り
15
ポリウレタンベルト
100 ~ 999
スチールコード
10
1個
オープンエンド
標準
15
ポリウレタンベルト
100 ~ 999
スチールコード
10
1個
オープンエンド
歯面布張り / 背面布張り / 両面布張り
15
ポリウレタンベルト
100 ~ 999
スチールコード
10
1個
クローズエンド
標準
15
ポリウレタンベルト
1000 ~ 5000
スチールコード
10
1個
クローズエンド
歯面布張り / 背面布張り / 両面布張り
15
ポリウレタンベルト
1000 ~ 5000
スチールコード
10
1個
オープンエンド
標準
15
ポリウレタンベルト
1000 ~ 5000
スチールコード
10
1個
オープンエンド
歯面布張り / 背面布張り / 両面布張り
15
ポリウレタンベルト
1000 ~ 5000
スチールコード
10
1個
クローズエンド
標準
20
ポリウレタンベルト
40 ~ 99
スチールコード
10
1個
クローズエンド
歯面布張り / 背面布張り / 両面布張り
20
ポリウレタンベルト
40 ~ 99
スチールコード
10
1個
オープンエンド
標準
20
ポリウレタンベルト
40 ~ 99
スチールコード
10
1個
オープンエンド
歯面布張り / 背面布張り / 両面布張り
20
ポリウレタンベルト
40 ~ 99
スチールコード
10
1個
クローズエンド
標準
20
ポリウレタンベルト
100 ~ 999
スチールコード
10
1個
クローズエンド
歯面布張り / 背面布張り / 両面布張り
20
ポリウレタンベルト
100 ~ 999
スチールコード
10
1個
オープンエンド
標準
20
ポリウレタンベルト
100 ~ 999
スチールコード
10
1個
オープンエンド
歯面布張り / 背面布張り / 両面布張り
20
ポリウレタンベルト
100 ~ 999
スチールコード
10
1個
クローズエンド
標準
20
ポリウレタンベルト
1000 ~ 5000
スチールコード
10
1個
クローズエンド
歯面布張り / 背面布張り / 両面布張り
20
ポリウレタンベルト
1000 ~ 5000
スチールコード
10
1個
オープンエンド
標準
20
ポリウレタンベルト
1000 ~ 5000
スチールコード
10
1個
オープンエンド
歯面布張り / 背面布張り / 両面布張り
20
ポリウレタンベルト
1000 ~ 5000
スチールコード
10
1個
クローズエンド
標準
25
ポリウレタンベルト
40 ~ 99
スチールコード
10
1個
クローズエンド
歯面布張り / 背面布張り / 両面布張り
25
ポリウレタンベルト
40 ~ 99
スチールコード
10
1個
オープンエンド
標準
25
ポリウレタンベルト
40 ~ 99
スチールコード
10
1個
オープンエンド
歯面布張り / 背面布張り / 両面布張り
25
ポリウレタンベルト
40 ~ 99
スチールコード
10
1個
クローズエンド
標準
25
ポリウレタンベルト
100 ~ 999
スチールコード
10
1個
クローズエンド
歯面布張り / 背面布張り / 両面布張り
25
ポリウレタンベルト
100 ~ 999
スチールコード
10
1個
オープンエンド
標準
25
ポリウレタンベルト
100 ~ 999
スチールコード
10
1個
オープンエンド
歯面布張り / 背面布張り / 両面布張り
25
ポリウレタンベルト
100 ~ 999
スチールコード
10
1個
クローズエンド
標準
25
ポリウレタンベルト
1000 ~ 5000
スチールコード
10
1個
クローズエンド
歯面布張り / 背面布張り / 両面布張り
25
ポリウレタンベルト
1000 ~ 5000
スチールコード
10
1個
オープンエンド
標準
25
ポリウレタンベルト
1000 ~ 5000
スチールコード
10
1個
オープンエンド
歯面布張り / 背面布張り / 両面布張り
25
ポリウレタンベルト
1000 ~ 5000
スチールコード
10
1個
クローズエンド
標準
40
ポリウレタンベルト
40 ~ 99
スチールコード
10
1個
クローズエンド
歯面布張り / 背面布張り / 両面布張り
40
ポリウレタンベルト
40 ~ 99
スチールコード
10
1個
オープンエンド
標準
40
ポリウレタンベルト
40 ~ 99
スチールコード
10
1個
オープンエンド
歯面布張り / 背面布張り / 両面布張り
40
ポリウレタンベルト
40 ~ 99
スチールコード
10
1個
クローズエンド
標準
40
ポリウレタンベルト
100 ~ 999
スチールコード
10
1個
クローズエンド
歯面布張り / 背面布張り / 両面布張り
40
ポリウレタンベルト
100 ~ 999
スチールコード
10
1個
オープンエンド
標準
40
ポリウレタンベルト
100 ~ 999
スチールコード
10
1個
オープンエンド
歯面布張り / 背面布張り / 両面布張り
40
ポリウレタンベルト
100 ~ 999
スチールコード
10
1個
クローズエンド
標準
40
ポリウレタンベルト
1000 ~ 5000
スチールコード
10
1個
クローズエンド
歯面布張り / 背面布張り / 両面布張り
40
ポリウレタンベルト
1000 ~ 5000
スチールコード
10
1個
オープンエンド
標準
40
ポリウレタンベルト
1000 ~ 5000
スチールコード
10
1個
オープンエンド
歯面布張り / 背面布張り / 両面布張り
40
ポリウレタンベルト
1000 ~ 5000
スチールコード
10
1個
クローズエンド
標準
50
ポリウレタンベルト
40 ~ 99
スチールコード
10
1個
クローズエンド
歯面布張り / 背面布張り / 両面布張り
50
ポリウレタンベルト
40 ~ 99
スチールコード
10
1個
オープンエンド
標準
50
ポリウレタンベルト
40 ~ 99
スチールコード
10
1個
オープンエンド
歯面布張り / 背面布張り / 両面布張り
50
ポリウレタンベルト
40 ~ 99
スチールコード
10
1個
クローズエンド
標準
50
ポリウレタンベルト
100 ~ 999
スチールコード
10
1個
クローズエンド
歯面布張り / 背面布張り / 両面布張り
50
ポリウレタンベルト
100 ~ 999
スチールコード
10
1個
オープンエンド
標準
50
ポリウレタンベルト
100 ~ 999
スチールコード
10
1個
オープンエンド
歯面布張り / 背面布張り / 両面布張り
50
ポリウレタンベルト
100 ~ 999
スチールコード
10
1個
クローズエンド
標準
50
ポリウレタンベルト
1000 ~ 5000
スチールコード
10
1個
クローズエンド
歯面布張り / 背面布張り / 両面布張り
50
ポリウレタンベルト
1000 ~ 5000
スチールコード
10
1個
オープンエンド
標準
50
ポリウレタンベルト
1000 ~ 5000
スチールコード
10
1個
オープンエンド
歯面布張り / 背面布張り / 両面布張り
50
ポリウレタンベルト
1000 ~ 5000
スチールコード
10
1個
通常単価(税別) (税込単価)
通常出荷日
-
( - )
6日目
-
( - )
6日目
-
( - )
4日目
-
( - )
4日目
-
( - )
6日目
-
( - )
6日目
-
( - )
4日目
-
( - )
4日目
-
( - )
6日目
-
( - )
6日目
-
( - )
4日目
-
( - )
4日目
-
( - )
6日目
-
( - )
6日目
-
( - )
4日目
-
( - )
4日目
-
( - )
6日目
-
( - )
6日目
-
( - )
4日目
-
( - )
4日目
-
( - )
6日目
-
( - )
6日目
-
( - )
4日目
-
( - )
4日目
-
( - )
6日目
-
( - )
6日目
-
( - )
4日目
-
( - )
4日目
-
( - )
6日目
-
( - )
6日目
-
( - )
4日目
-
( - )
4日目
-
( - )
6日目
-
( - )
6日目
-
( - )
4日目
-
( - )
4日目
-
( - )
6日目
-
( - )
6日目
-
( - )
4日目
-
( - )
4日目
-
( - )
6日目
-
( - )
6日目
-
( - )
4日目
-
( - )
4日目
-
( - )
6日目
-
( - )
6日目
-
( - )
4日目
-
( - )
4日目
-
( - )
6日目
-
( - )
6日目
-
( - )
4日目
-
( - )
4日目
-
( - )
6日目
-
( - )
6日目
-
( - )
4日目
-
( - )
4日目
-
( - )
6日目
-
( - )
6日目
-
( - )
4日目
-
( - )
4日目

詳細情報

基本情報

スタンダード メートルタイプ バリエーション豊富なウレタン歯付きベルトです
【特長】
・耐摩耗性に優れています。
・機械的強度が優れています。
・食品用途での実績が豊富です。
・防カビ・抗菌効果のあるものがあります。
・耐オゾン性に優れています。
・研摩加工。
・穴明け加工
・切削加工
・プーリフランジが不要です。
・Vガイド部分の精度と信頼性が高い。
・Vガイドにノッチを設け、小さなプーリ径でも使用可能
・ベルトの背面に搬送条件に合わせたプロフィル(突起アタッチメント)を融着により取り付けられます。
・歯面に布を一体成形することで、プーリやガイドレールとの滑りを向上できます。
・背面に布を一体成形し、搬送物との滑りを向上できます。
・背面には、ラフトップ・合成皮革・ウレタンスポンジなどを張付け、搬送物の保護やクッション性をもたせられます。

ご注意

  • 短納期シリーズでのご提供は一部の商品に限定されております。ご了承下さい。
  • リニアタイプの最小歯数は40、最大歯数は2000になり、メーカーカタログと異なります。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
