【4日目出荷品】アイアンラバーベルト ベルト幅MA5
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・位置決め精度に優れます。・ウレタン歯付きベルトです。
詳細情報を確認する未確定：候補が9型番あります。
商品情報

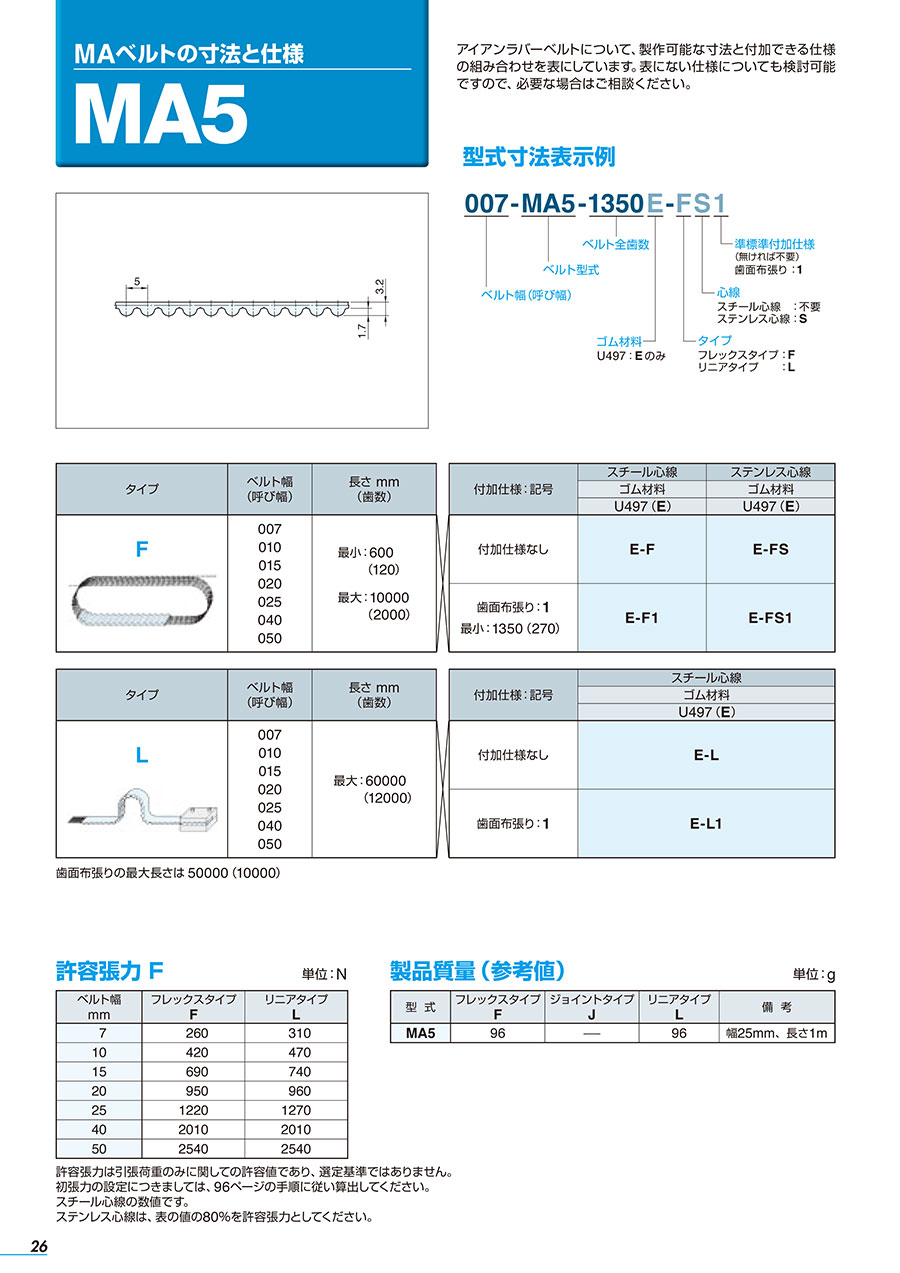

外形図
製品仕様
製作可能寸法と付加できる仕様の組み合わせ
| タイプ | ベルト幅 （呼び幅） | 長さ mm （歯数） | 付加仕様：記号 | スチール心線 | ステンレス心線 |
|---|---|---|---|---|---|
| ゴム材料 | ゴム材料 | ||||
| U497（E） | U497（E） | ||||
F | 007 010 015 020 025 040 050 | 最小：600（120） 最大：10,000（2,000） | 付加仕様なし | E-F | E-FS |
| 歯面布張り：1 最小：1,350（270） | E-F1 | E-FS1 |
| タイプ | ベルト幅 （呼び幅） | 長さ mm （歯数） | 付加仕様：記号 | スチール心線 |
|---|---|---|---|---|
| ゴム材料 | ||||
| U497（E） | ||||
L | 007 010 015 020 025 040 050 | 最大：60,000（12,000） | 付加仕様なし | E-L |
| 歯面布張り：1 | E-L1 |
歯面布張りの最大長さは 50,000（10,000）
許容張力 F
単位：N
| ベルト幅 mm | フレックスタイプ F | リニアタイプ L |
|---|---|---|
| 7 | 260 | 310 |
| 10 | 420 | 470 |
| 15 | 690 | 740 |
| 20 | 950 | 960 |
| 25 | 1,220 | 1,270 |
| 40 | 2,010 | 2,010 |
| 50 | 2,540 | 2,540 |
許容張力は引張荷重のみに関しての許容値であり、選定基準ではありません。
スチール心線の数値です。ステンレス心線は、表の値の80％を許容張力としてください。
製品質量（参考値）
単位：g
| 型番 | フレックスタイプ F | ジョイントタイプ J | リニアタイプ L | 備考 |
|---|---|---|---|---|
| MA5 | 96 | - | 96 | 幅25mm、長さ1m |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
詳細情報
基本情報
【特長】・位置決め精度に優れます。・ウレタン歯付きベルトです。
ご注意
- 短納期シリーズでのご提供は一部の商品に限定されております。ご了承下さい。
- 最小歯数は50、最大歯数は9900になり、メーカーカタログと異なります。
