【4日・6日目出荷品】アイアンラバーベルト ベルト幅H
- 通常単価(税別)
- -
- 税込単価
- -
【特長】スタンダード、インチタイプのウレタン歯付きベルトです。
詳細情報を確認する- ベルト形種類
- H
- ベルト種類
- 台形歯形サーキュラータイプ
- ベルト歯面
- 標準(片面)
ご注意
- 短納期シリーズでのご提供は一部の商品に限定されております。ご了承下さい。
- リニアタイプの最小歯数は45、ジョイントタイプの最小歯数は56になり、メーカーカタログと異なります。
未確定：候補が48型番あります。
商品情報

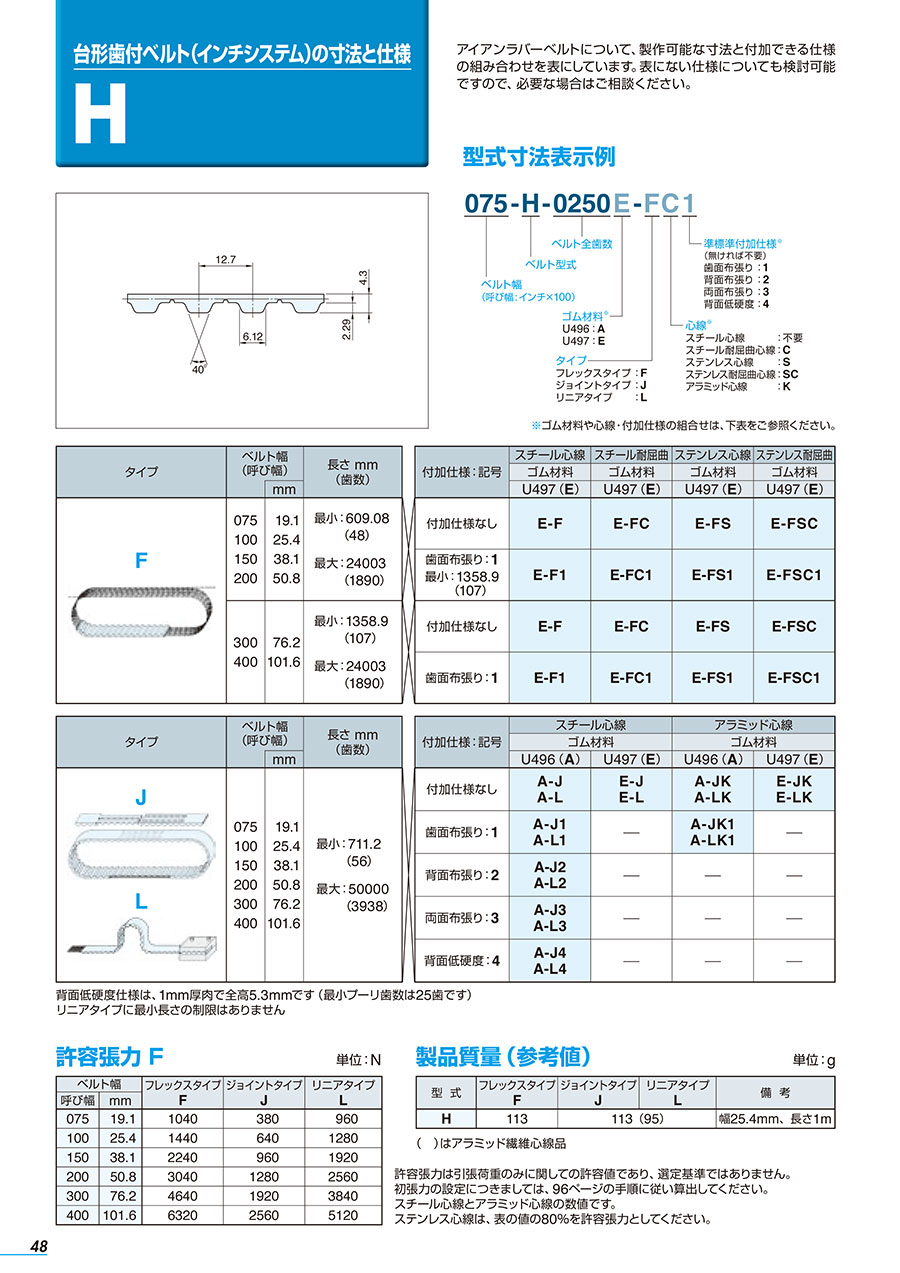

外形図
製品仕様
【J】
【L】
| ベルト幅 （呼び幅） | 長さ mm （歯数） | |
|---|---|---|
| - | mm | |
| 075 | 19.1 | 最小：711.2 （56） 最大：50,000 （3,938） |
| 100 | 25.4 | |
| 150 | 38.1 | |
| 200 | 50.8 | |
背面低硬度仕様は、1mm厚肉で全高5.3mmです（最小プーリ歯数は25歯です）
リニアタイプに最小長さの制限はありません
- スチール心線
- ゴム材料（U496）
- 付加仕様なし／歯面布張り／両面布張り
許容張力 F
単位：N
| ベルト幅 | ジョイントタイプ J | リニアタイプ L | |
|---|---|---|---|
| 呼び幅 | mm | ||
| 075 | 19.1 | 380 | 960 |
| 100 | 25.4 | 640 | 1,280 |
| 150 | 38.1 | 960 | 1,920 |
| 200 | 50.8 | 1,280 | 2,560 |
許容張力は引張荷重のみに関しての許容値であり、選定基準ではありません。
製品質量 （参考値）
単位：g
| 型番 | ジョイントタイプ J | リニアタイプ L | 備考 |
|---|---|---|---|
| H | 113（95） | 幅25.4mm、長さ1m | |
（ ）はアラミッド繊維心線品
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 4日目 |
- ( - ) | 4日目 |
詳細情報
基本情報
【特長】スタンダード、インチタイプのウレタン歯付きベルトです。
ご注意
- 短納期シリーズでのご提供は一部の商品に限定されております。ご了承下さい。
- リニアタイプの最小歯数は45、ジョイントタイプの最小歯数は56になり、メーカーカタログと異なります。
