【4日・6日目出荷品】アイアンラバーベルト ベルト幅XL

ご注意

  • 短納期シリーズでのご提供は一部の商品に限定されております。ご了承下さい。
  • リニアタイプの最小歯数は30、ジョイントタイプの最小歯数は118、最大歯数は9900になりメーカーカタログと異なります。
未確定:候補が16型番あります。
数量:

商品情報

外形図

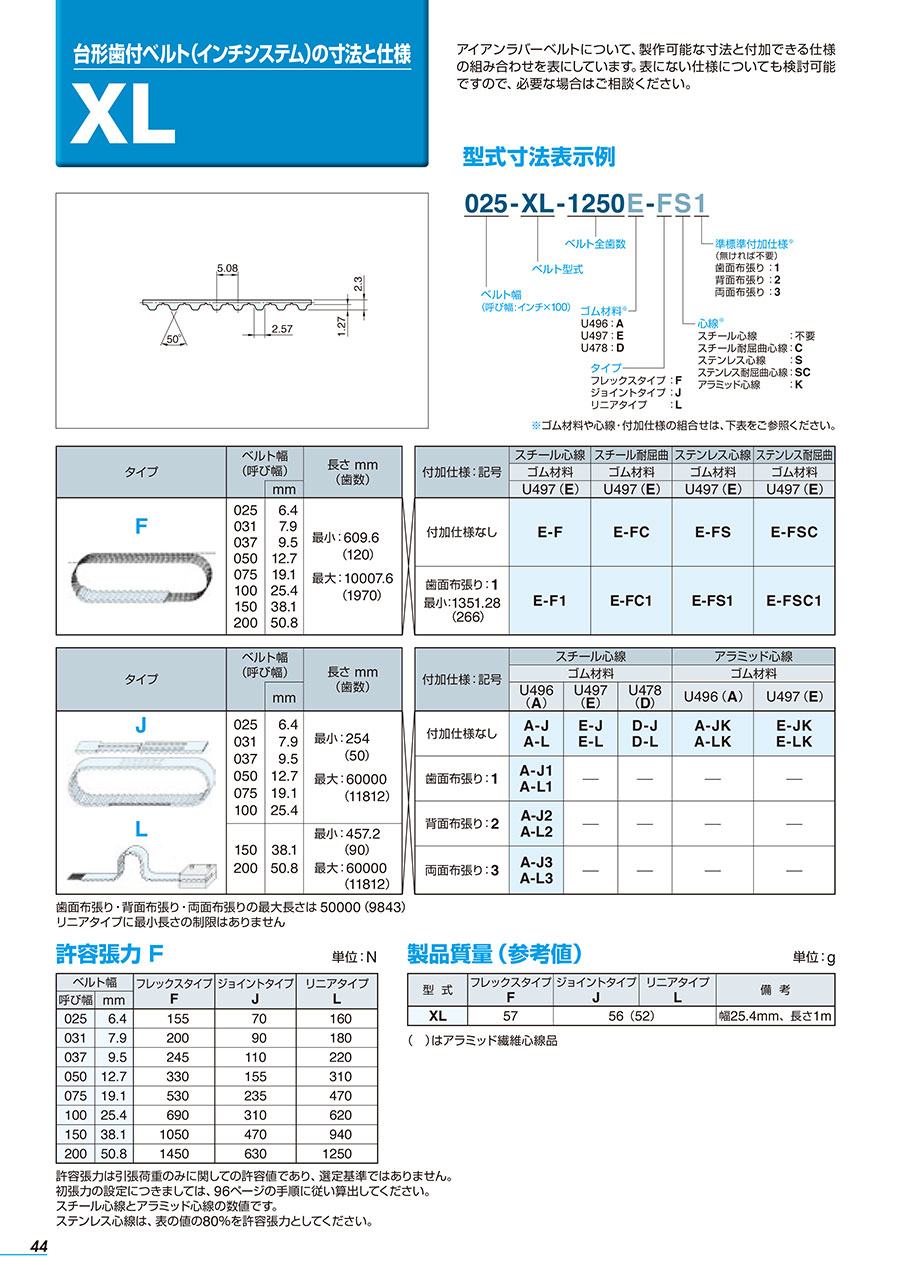

【4日・6日目出荷品】アイアンラバーベルト ベルト幅XL 外形図

製品仕様

【4日・6日目出荷品】アイアンラバーベルト ベルト幅XL 製品仕様01

【J】

【4日・6日目出荷品】アイアンラバーベルト ベルト幅XL 製品仕様02

【L】

ベルト幅
(呼び幅)
長さ mm
(歯数)
-mm
0256.4最小:254
(50)
最大:60,000
(11,812)
0379.5
05012.7

歯面布張り・背面布張り・両面布張りの最大長さは 50,000(9,843)
リニアタイプに最小長さの制限はありません


  • スチール心線
  • ゴム材料(U496)
  • 付加仕様なし

許容張力 F

単位:N
ベルト幅ジョイントタイプ
J
リニアタイプ
L
呼び幅mm
0256.470160
0379.5110220
05012.7155310

許容張力は引張荷重のみに関しての許容値であり、選定基準ではありません。

製品質量 (参考値)

単位:g
型番ジョイントタイプ
J
リニアタイプ
L
備考
XL56(52)幅25.4mm、長さ1m

( )はアラミッド繊維心線品

型番リスト

表示件数

ベルト形状

ベルト材質

歯数

心線材質

ベルト呼び幅

(インチ)

ゴム材料

タイプ

心線特性

RoHS?最小発注数量
クローズエンド
ポリウレタンベルト
30 ~ 99
スチールコード
0.25
10
1個
オープンエンド
ポリウレタンベルト
30 ~ 99
スチールコード
0.25
10
1個
クローズエンド
ポリウレタンベルト
1000 ~ 9900
スチールコード
0.25
10
1個
オープンエンド
ポリウレタンベルト
1000 ~ 9900
スチールコード
0.25
10
1個
クローズエンド
ポリウレタンベルト
30 ~ 99
スチールコード
0.37
10
1個
オープンエンド
ポリウレタンベルト
30 ~ 99
スチールコード
0.37
10
1個
クローズエンド
ポリウレタンベルト
100 ~ 999
スチールコード
0.37
10
1個
オープンエンド
ポリウレタンベルト
100 ~ 999
スチールコード
0.37
10
1個
クローズエンド
ポリウレタンベルト
1000 ~ 9900
スチールコード
0.37
10
1個
オープンエンド
ポリウレタンベルト
1000 ~ 9900
スチールコード
0.37
10
1個
クローズエンド
ポリウレタンベルト
30 ~ 99
スチールコード
0.50
10
1個
オープンエンド
ポリウレタンベルト
30 ~ 99
スチールコード
0.50
10
1個
クローズエンド
ポリウレタンベルト
100 ~ 999
スチールコード
0.50
10
1個
オープンエンド
ポリウレタンベルト
100 ~ 999
スチールコード
0.50
10
1個
クローズエンド
ポリウレタンベルト
1000 ~ 9900
スチールコード
0.50
10
1個
オープンエンド
ポリウレタンベルト
1000 ~ 9900
スチールコード
0.50
10
1個
通常単価(税別) (税込単価)
通常出荷日
-
( - )
6日目
-
( - )
4日目
-
( - )
6日目
-
( - )
4日目
-
( - )
6日目
-
( - )
4日目
-
( - )
6日目
-
( - )
4日目
-
( - )
6日目
-
( - )
4日目
-
( - )
6日目
-
( - )
4日目
-
( - )
6日目
-
( - )
4日目
-
( - )
6日目
-
( - )
4日目

詳細情報

基本情報

スタンダード インチタイプのウレタン歯付きベルトです
【特長】
・耐摩耗性に優れています。
・機械的強度が優れています。
・食品用途での実績が豊富です。
・防カビ・抗菌効果のあるものがあります。
・耐オゾン性に優れています。
・研摩加工。
・穴明け加工
・切削加工
・プーリフランジが不要です。
・Vガイド部分の精度と信頼性が高い。
・Vガイドにノッチを設け、小さなプーリ径でも使用可能
・ベルトの背面に搬送条件に合わせたプロフィル(突起アタッチメント)を融着により取り付けられます。
・歯面に布を一体成形することで、プーリやガイドレールとの滑りを向上できます。
・背面に布を一体成形し、搬送物との滑りを向上できます。
・背面には、ラフトップ・合成皮革・ウレタンスポンジなどを張付け、搬送物の保護やクッション性をもたせられます。

ご注意

  • 短納期シリーズでのご提供は一部の商品に限定されております。ご了承下さい。
  • リニアタイプの最小歯数は30、ジョイントタイプの最小歯数は118、最大歯数は9900になりメーカーカタログと異なります。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
