HANYOUNG

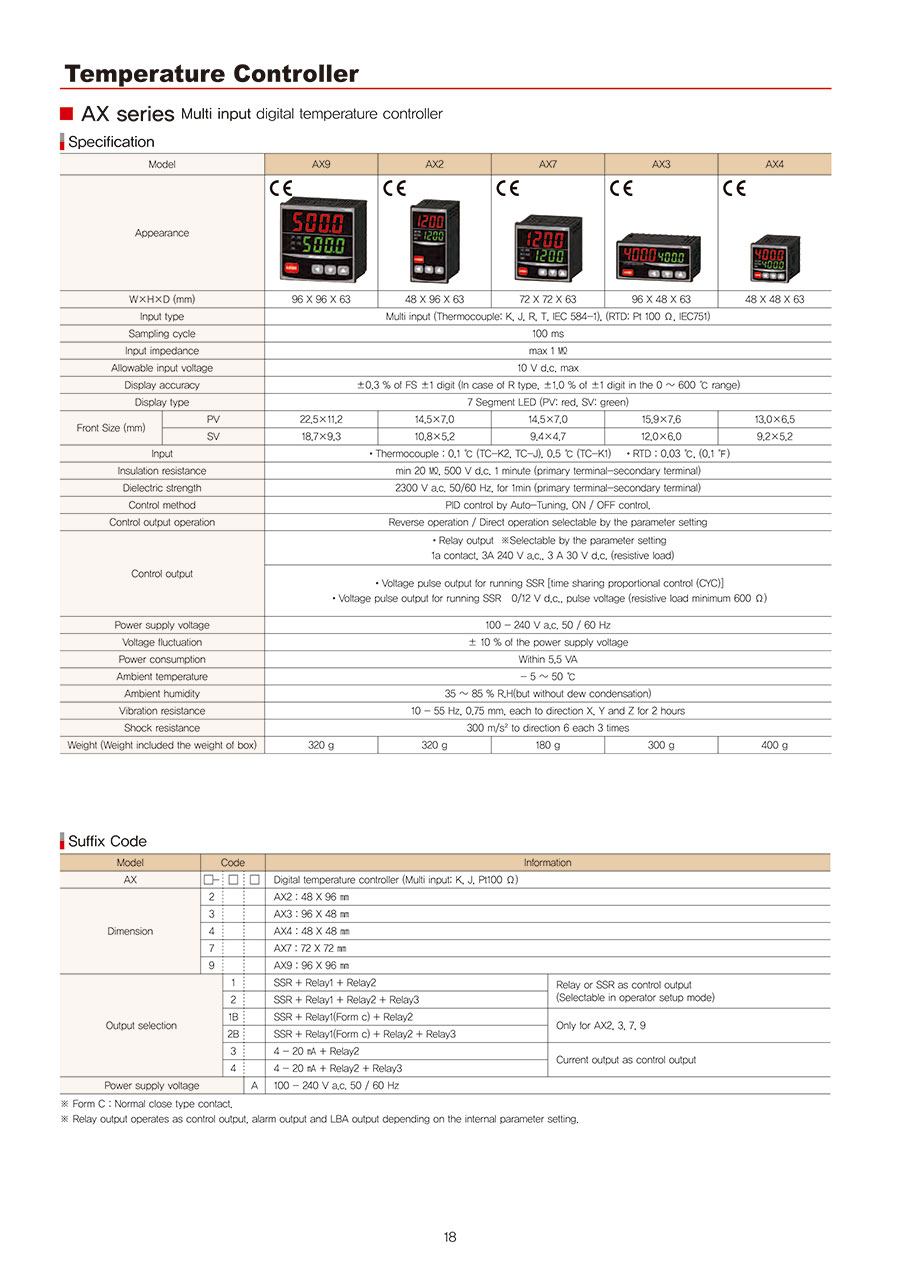

デジタル温度コントローラ AX2/AX3/AX4/AX7/AX9

デジタル温度コントローラ AX2/AX3/AX4/AX7/AX9 AX9-1A
  • 制御方式
    オートチューニング付PID制御
  • 入力方式
    熱電対 / 測温抵抗体
  • 入力電圧
    ::10V d.c
  • 許容配線抵抗
    10Ω/1線以下(測温抵抗体)。ただし、3線間の抵抗は同一であること。
  • 入力インピーダンス
    1MΩ以下
  • 表示精度
    ±0.3% of F.S ±1digit(ただし、Rタイプの場合、0 ～ 600℃では±1.0 % of F.S ±1digit)
  • 絶縁抵抗
    20MΩ以上、DC500V 1分間(1次端子 - 2次端子間)
  • 耐電圧
    AC2,300V 50/60Hz 1分間(1次端子 - 2次端子間)
  • 電源電圧
    AC100-240V 50-60Hz
  • 電圧変動率 (%)
    電源電圧の±10
  • 消費電力
    5.5VA max
  • 使用周囲温度 (℃)
    -5 ～ 50
  • 使用周囲湿度 (%RH)
    35 ～ 85(結露現象がないこと)
  • 耐振動
    10 - 55Hz、片振幅0.75mm、3軸各方向 2時間
  • 耐衝撃 (m/s2)
    300、3軸方向各3回
  • 熱電対入力
    K, J, R, T
  • 測温抵抗体入力
    Pt100Ω
  • 入力補正
    -100 ～100(センサー入力値+BIAS)
  • 制御出力ssr出力
    時分割比例制御(CYC)/位相制御(PHA) : DC12 - 15V、パルス電圧(負荷抵抗600Ω以上)
  • 制御出力電流出力
    DC4-20mA(負荷抵抗600Ω以下)
  • 制御出力リレー
    1a接点、3A AC240V 3A DC30V,(抵抗負荷) ただし、リレー制御出力を使用しないときは、警報出力に割り当てることができる

ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

型番:

AX9-1A
解除
数量：

AX9-1Aの仕様・寸法情報

制御方式
オートチューニング付PID制御
入力方式
熱電対 / 測温抵抗体
入力電圧
～10V d.c
許容配線抵抗
10Ω/1線以下(測温抵抗体)。ただし、3線間の抵抗は同一であること。
入力インピーダンス
1MΩ以下
表示精度
±0.3% of F.S ±1digit(ただし、Rタイプの場合、0 ～ 600℃では±1.0 % of F.S ±1digit)
絶縁抵抗
20MΩ以上、DC500V 1分間(1次端子 - 2次端子間)
耐電圧
AC2,300V 50/60Hz 1分間(1次端子 - 2次端子間)
電源電圧
AC100-240V 50-60Hz
電圧変動率(%)
電源電圧の±10
消費電力
5.5VA max
使用周囲温度(℃)
-5 ～ 50
使用周囲湿度(%RH)
35 ～ 85(結露現象がないこと)
耐振動
10 - 55Hz、片振幅0.75mm、3軸各方向 2時間
耐衝撃(m/s2)
300、3軸方向各3回
熱電対入力
K, J, R, T
測温抵抗体入力
Pt100Ω
入力補正
-100 ～100(センサー入力値+BIAS)
入力サンプリング周期(ms)
-
制御出力ssr出力
時分割比例制御(CYC)/位相制御(PHA) : DC12 - 15V、パルス電圧(負荷抵抗600Ω以上)
制御出力電流出力
DC4-20mA(負荷抵抗600Ω以下)
外形寸法(mm)
96 x 96
制御出力リレー
1a接点、3A AC240V 3A DC30V,(抵抗負荷) ただし、リレー制御出力を使用しないときは、警報出力に割り当てることができる
オプション
リレー1+リレー2+SSR、リレー又はSSR出力使用時(内部パラメータによる選択)

型番リスト

表示件数
  • 1
    • 型番
    AX9-1A

    入力サンプリング周期

    (ms)

    外形寸法

    (mm)

    オプション

    		最小発注数量
    -
    96 x 96
    リレー1+リレー2+SSR、リレー又はSSR出力使用時(内部パラメータによる選択)
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    6,353円
    ( 6,988円 )
    5日目〜
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・マルチ入力
    ・0.1秒の高速サンプリング周期
    ・設置奥行き63mm実現
    ・制御出力逆動作/正動作選択
    ・制御ループ断線警報（LBA）

    ご注意

    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    デジタル温度コントローラ AX2/AX3/AX4/AX7/AX9の型番AX9-1Aのページです。 型番AX9-1Aに関する仕様情報を記載しております。
