タングレスインサート オーバーサイズ スパイラルタップ
未確定：候補が10型番あります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,233円 ( 4,656円 ) | 3日目 |
3,628円 ( 3,991円 ) | 3日目 |
3,628円 ( 3,991円 ) | 3日目 |
2,438円 ( 2,682円 ) | 3日目 |
2,438円 ( 2,682円 ) | 在庫品1日目当日出荷可能 |
2,438円 ( 2,682円 ) | 3日目 |
2,438円 ( 2,682円 ) | 在庫品1日目当日出荷可能 |
3,628円 ( 3,991円 ) | 3日目 |
4,233円 ( 4,656円 ) | 3日目 |
4,860円 ( 5,346円 ) | 3日目 |
詳細情報
基本情報
タングレスインサート専用工具で、挿入する事前工程に必要なスパイラルタップ。
【特長】
・通常より+0.03mm外径が大きいタップ。
・タングレスインサートが挿入される雌ねじのタップ立てに使用。
・インサート用下穴タップは外径がインサートの分だけ大きく作られている。
・＋0.03mm大きいタップがオーバーサイズタップとなる。
・表面処理品や樹脂品向けに有効。
【用途】
・下穴タップ後の母材にアロジン処理やアルマイト処理を施す時に最適。
・柔らかい樹脂で下穴加工径が規定値より小径化することが予想される場合に利用可能。
商品情報
タングレスインサート オーバーサイズ スパイラルタップの外形図と寸法
M2～5用の形状
写真のタップはM5用を参照
M2～5用の寸法図
M6～12用の形状
写真のタップはM12用を参照
M6～12用の寸法図
| 製品番号 | 呼び径 | 精度 | 食付 | 全長 | ねじ長 | 軸径 | 角幅 | 角長 | 溝数 |
|---|---|---|---|---|---|---|---|---|---|
| Nominal size | Limit | Lc | L | L1 | φｄ | K | LK | Flutes | |
| CT-OSP-M2 | M2×0.4 | +0.03 | 2.5P | 42 | 9.5 | 3 | 2.5 | 5 | 3 |
| CT-OSP-M2.5 | M2.5×0.45 | +0.03 | 2.5P | 46 | 11 | 4 | 3.2 | 6 | 3 |
| CT-OSP-M2.6 | M2.6×0.45 | +0.03 | 2.5P | 46 | 11 | 4 | 3.2 | 6 | 3 |
| CT-OSP-M3 | M3×0.5 | +0.03 | 2.5P | 52 | 13 | 4 | 3.2 | 6 | 3 |
| CT-OSP-M4 | M4×0.7 | +0.03 | 2.5P | 60 | 16 | 5.5 | 4.5 | 7 | 3 |
| CT-OSP-M5 | M5×0.8 | +0.03 | 2.5P | 62 | 19 | 6 | 4.5 | 7 | 3 |
| CT-OSP-M6 | M6×1.0 | +0.03 | 2.5P | 70 | 22 | 6.2 | 5 | 8 | 4 |
| CT-OSP-M8 | M8×1.25 | +0.03 | 2.5P | 75 | 24 | 7 | 5.5 | 8 | 4 |
| CT-OSP-M10 | M10×1.5 | +0.03 | 2.5P | 82 | 29 | 8.5 | 6.5 | 9 | 4 |
| CT-OSP-M12 | M12×1.75 | +0.03 | 2.5P | 90 | 30 | 10.5 | 8 | 11 | 4 |
スパイラルタップの使用方法
単位：mm
| サイズ | 下穴径 | 適用ドリル径 | 面取り(ドリル120度) | ||
|---|---|---|---|---|---|
| 最大 | 最小 | サイズ | 面取り量 | ||
| M2 | 2.16 | 2.09 | 2.1 | M2 | 0.1 |
| M2.5 | 2.65 | 2.60 | 2.6 | M2.5 | 0.15 |
| M2.6 | 2.85 | 2.77 | 2.8 | M2.6 | 0.15 |
| M3 | 3.20 | 3.12 | 3.1 | M3 | 0.15 |
| M4 | 4.3 | 4.17 | 4.2 | M4 | 0.20 |
| M5 | 5.33 | 5.16 | 5.2 | M5 | 0.25 |
| M6 | 6.42 | 6.25 | 6.3 | M6 | 0.35 |
| M8 | 8.52 | 8.31 | 8.4 | M8 | 0.35 |
| M10 | 10.62 | 10.37 | 10.5 | M10 | 0.50 |
| M12 | 12.73 | 12.43 | 12.5 | M12 | 0.60 |
- 1.下穴の準備：上記、ドリル径で母材に下穴を開けてください。
- 2.面取りを行う：過大な面取りは挿入ミスを起こします。必ず糸面取りを行ってください。

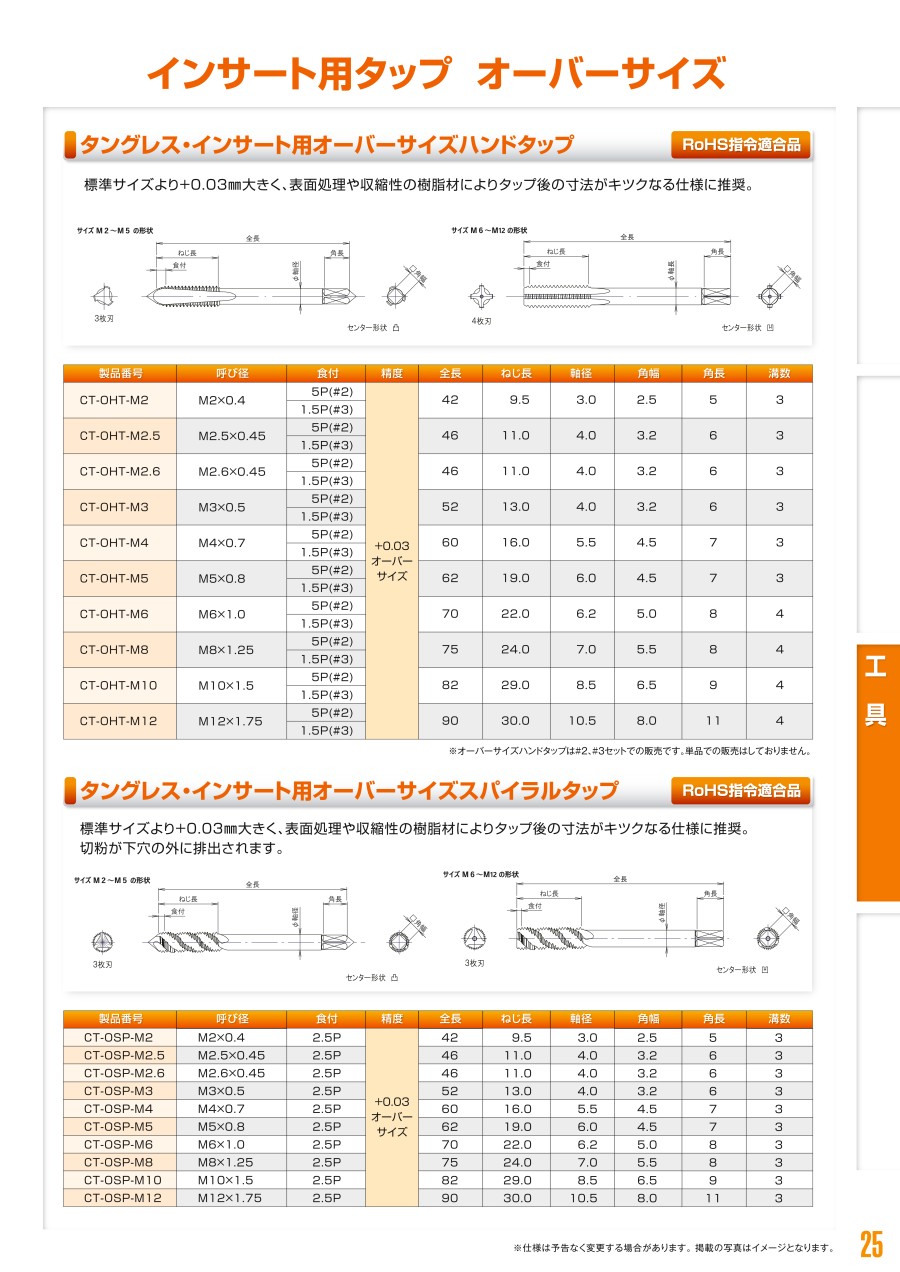

カタログ
商品担当おすすめ
タングレスインサート オーバーサイズ スパイラルタップのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qタング付インサート用の下穴タップを持っていますが、タングレス専用タップを購入する必要がありますか？
A
タング付であってもインサート用の下穴タップの規格は同一ですので、そのままご利用頂けます。
Q下穴タップ立て後に、ワークを表面処理してからインサートを挿入するので挿入時にキツくて入り難い場合があります。何か策はありませんか？
A
他の要因が無い場合、オーバーサイズタップをご利用いただくと解決できると思われます。
