アサ電子工業

オルダムカップリング APJ/APJU

カタログ |

通常単価(税別): 2,948円～7,931円

税込単価: 3,243円～8,724円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アサ電子工業

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アサ電子工業

通常出荷日：11 日目

【特長】・小型で強力、耐久性に優れたカップリング。・理想の外形サイズが選べる豊...

種類詳細
オルダムタイプ
種類
本体
用途
標準
本体材質
ステンレス
許容偏角 (deg)
0.6
許容ミスアラインメント
偏角 / 偏心 / エンドプレイ
緩衝部材質
アルミニウム青銅
使用温度範囲 (℃)
-50::200

未確定：候補が234型番あります。

商品情報
型番リスト
詳細情報

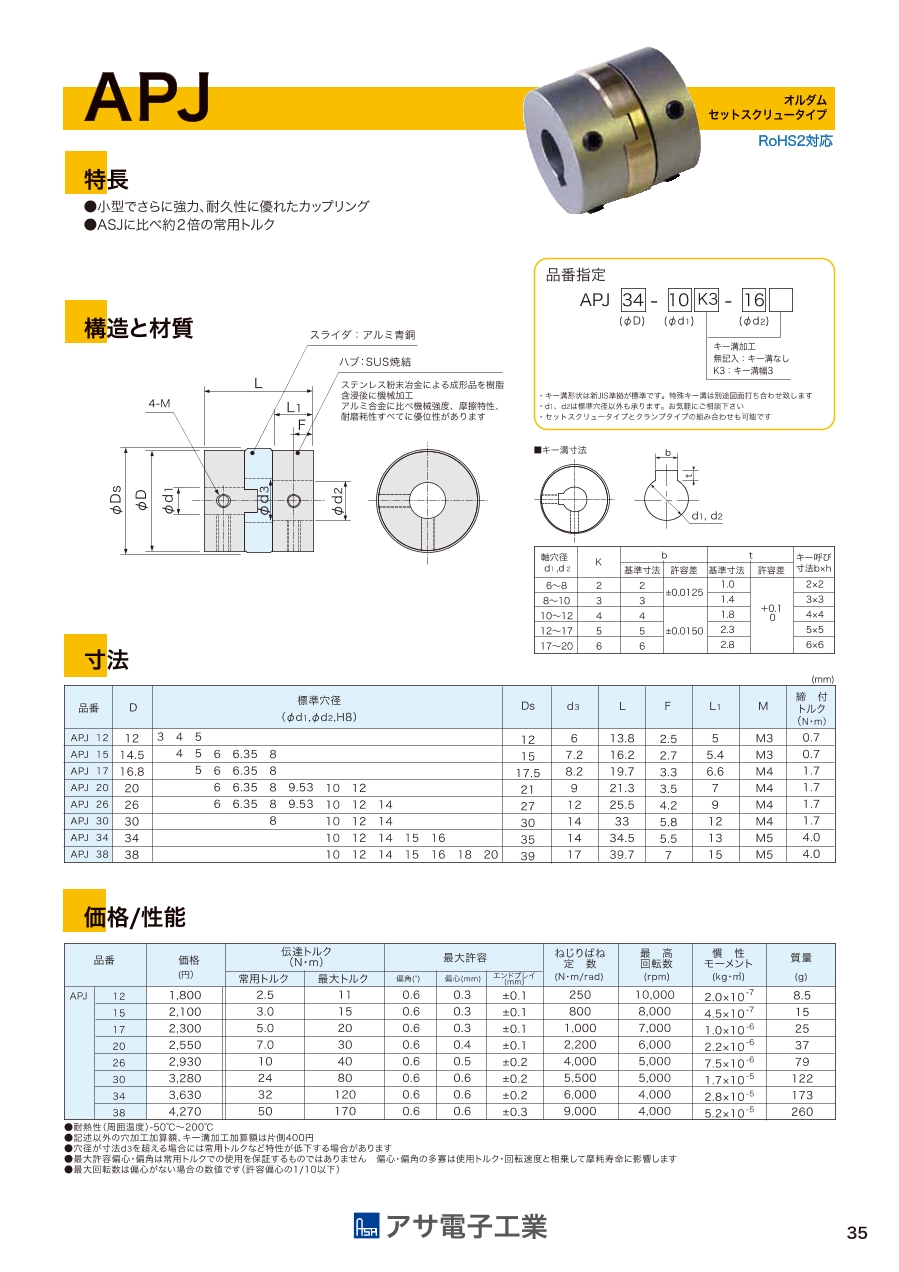

カタログ

商品情報

外形図

APJ

キー溝寸法図

APJU

キー溝寸法図

規格表

APJ

単位：mm

〈キー溝寸法〉

軸穴径d₁,d₂	K	b		t		キー呼び寸法b×h
軸穴径d₁,d₂	K	基本寸法	許容差	基本寸法	許容差	キー呼び寸法b×h
6～8	2	2	±0.0125	1.0	±0.1 0	2×2
8～10	3	3	±0.0125	1.4		3×3
10～12	4	4	±0.0150	1.8		4×4
12～17	5	5		2.3		5×5
17～20	6	6		2.8		6×6

APJU

単位：mm

〈キー溝寸法〉

軸穴径d₁,d₂	K	b		t		キー呼び寸法b×h
軸穴径d₁,d₂	K	基本寸法	許容差	基本寸法	許容差	キー呼び寸法b×h
6～8	2	2	±0.0125	1.0	±0.1 0	2×2
8～10	3	3	±0.0125	1.4		3×3
10～12	4	4	±0.0150	1.8		4×4
12～17	5	5		2.3		5×5
17～20	6	6		2.8		6×6

性能・試験情報

耐熱性（周囲温度）-50℃～+200℃
穴径が寸法d₃を超える場合には常用トルクなど特性が低下する場合があります。
最大許容偏心・偏角は常用トルクでの使用を保証するものではありません。偏心・偏角の多寡は使用トルク・回転速度と相乗して摩耗寿命に影響します。
最大回転数は偏心がない場合の数値です（許容偏心の1/10以下）
伝達トルクが大きい場合、スリップの可能性がありますので、キー溝加工が必須となる場合があります。

APJ

APJU

型番リスト

表示件数

型番

標準穴径 d1

(φ)

許容トルク

(N・m)

標準穴径 d2

(φ)

許容トルク（範囲）

(N・m)

外径D

(φ)

慣性モーメント

(kg・m2)

全長L

(mm)

許容偏心

(mm)

許容エンドプレイ(±)

(mm)

最高回転数（範囲）

(r/min)

最高回転数

(r/min)

許容偏心範囲

(mm)

締結タイプ

RoHS?

最小発注数量

3	2.5	3	1.01～3.00	12	2.0x10^-7	14.4	0.3	0.1	10,001～78,000	10000	0.21～0.40	セットスクリュータイプ	10	1個
3	2.5	4	1.01～3.00	12	2.0x10^-7	14.4	0.3	0.1	10,001～78,000	10000	0.21～0.40	セットスクリュータイプ	10	1個
3	2.5	5	1.01～3.00	12	2.0x10^-7	14.4	0.3	0.1	10,001～78,000	10000	0.21～0.40	セットスクリュータイプ	10	1個
4	2.5	4	1.01～3.00	12	2.0x10^-7	14.4	0.3	0.1	10,001～78,000	10000	0.21～0.40	セットスクリュータイプ	10	1個
4	2.5	5	1.01～3.00	12	2.0x10^-7	14.4	0.3	0.1	10,001～78,000	10000	0.21～0.40	セットスクリュータイプ	10	1個
5	2.5	5	1.01～3.00	12	2.0x10^-7	14.4	0.3	0.1	10,001～78,000	10000	0.21～0.40	セットスクリュータイプ	10	1個
4	3	4	1.01～3.00	14.5	4.5x10^-7	16.2	0.3	0.1	10,001～78,000	8000	0.21～0.40	セットスクリュータイプ	10	1個
4	3	5	1.01～3.00	14.5	4.5x10^-7	16.2	0.3	0.1	10,001～78,000	8000	0.21～0.40	セットスクリュータイプ	10	1個
4	3	6	1.01～3.00	14.5	4.5x10^-7	16.2	0.3	0.1	10,001～78,000	8000	0.21～0.40	セットスクリュータイプ	10	1個
4	3	6.35	1.01～3.00	14.5	4.5x10^-7	16.2	0.3	0.1	10,001～78,000	8000	0.21～0.40	セットスクリュータイプ	10	1個
4	3	8	1.01～3.00	14.5	4.5x10^-7	16.2	0.3	0.1	10,001～78,000	8000	0.21～0.40	セットスクリュータイプ	10	1個
5	3	5	1.01～3.00	14.5	4.5x10^-7	16.2	0.3	0.1	10,001～78,000	8000	0.21～0.40	セットスクリュータイプ	10	1個
5	3	6	1.01～3.00	14.5	4.5x10^-7	16.2	0.3	0.1	10,001～78,000	8000	0.21～0.40	セットスクリュータイプ	10	1個
5	3	6.35	1.01～3.00	14.5	4.5x10^-7	16.2	0.3	0.1	10,001～78,000	8000	0.21～0.40	セットスクリュータイプ	10	1個
5	3	8	1.01～3.00	14.5	4.5x10^-7	16.2	0.3	0.1	10,001～78,000	8000	0.21～0.40	セットスクリュータイプ	10	1個
6	3	6	1.01～3.00	14.5	4.5x10^-7	16.2	0.3	0.1	10,001～78,000	8000	0.21～0.40	セットスクリュータイプ	10	1個
6	3	6.35	1.01～3.00	14.5	4.5x10^-7	16.2	0.3	0.1	10,001～78,000	8000	0.21～0.40	セットスクリュータイプ	10	1個
6	3	8	1.01～3.00	14.5	4.5x10^-7	16.2	0.3	0.1	10,001～78,000	8000	0.21～0.40	セットスクリュータイプ	10	1個
6.35	3	6.35	1.01～3.00	14.5	4.5x10^-7	16.2	0.3	0.1	10,001～78,000	8000	0.21～0.40	セットスクリュータイプ	10	1個
6.35	3	8	1.01～3.00	14.5	4.5x10^-7	16.2	0.3	0.1	10,001～78,000	8000	0.21～0.40	セットスクリュータイプ	10	1個
8	3	8	1.01～3.00	14.5	4.5x10^-7	16.2	0.3	0.1	10,001～78,000	8000	0.21～0.40	セットスクリュータイプ	10	1個
5	5	5	3.01～5.00	16.8	1.0x10^-6	19.7	0.3	0.1	4,001～7,000	7000	0.21～0.40	セットスクリュータイプ	10	1個
5	5	6	3.01～5.00	16.8	1.0x10^-6	19.7	0.3	0.1	4,001～7,000	7000	0.21～0.40	セットスクリュータイプ	10	1個
5	5	6.35	3.01～5.00	16.8	1.0x10^-6	19.7	0.3	0.1	4,001～7,000	7000	0.21～0.40	セットスクリュータイプ	10	1個
5	5	8	3.01～5.00	16.8	1.0x10^-6	19.7	0.3	0.1	4,001～7,000	7000	0.21～0.40	セットスクリュータイプ	10	1個
6	5	6	3.01～5.00	16.8	1.0x10^-6	19.7	0.3	0.1	4,001～7,000	7000	0.21～0.40	セットスクリュータイプ	10	1個
6	5	6.35	3.01～5.00	16.8	1.0x10^-6	19.7	0.3	0.1	4,001～7,000	7000	0.21～0.40	セットスクリュータイプ	10	1個
6	5	8	3.01～5.00	16.8	1.0x10^-6	19.7	0.3	0.1	4,001～7,000	7000	0.21～0.40	セットスクリュータイプ	10	1個
6.35	5	6.35	3.01～5.00	16.8	1.0x10^-6	19.7	0.3	0.1	4,001～7,000	7000	0.21～0.40	セットスクリュータイプ	10	1個
6.35	5	8	3.01～5.00	16.8	1.0x10^-6	19.7	0.3	0.1	4,001～7,000	7000	0.21～0.40	セットスクリュータイプ	10	1個
8	5	8	3.01～5.00	16.8	1.0x10^-6	19.7	0.3	0.1	4,001～7,000	7000	0.21～0.40	セットスクリュータイプ	10	1個
6	7	6	5.01～10.00	20	2.2x10^-6	21.3	0.4	0.1	4,001～7,000	6000	0.21～0.40	セットスクリュータイプ	10	1個
6	7	6.35	5.01～10.00	20	2.2x10^-6	21.3	0.4	0.1	4,001～7,000	6000	0.21～0.40	セットスクリュータイプ	10	1個
6	7	8	5.01～10.00	20	2.2x10^-6	21.3	0.4	0.1	4,001～7,000	6000	0.21～0.40	セットスクリュータイプ	10	1個
6	7	9.53	5.01～10.00	20	2.2x10^-6	21.3	0.4	0.1	4,001～7,000	6000	0.21～0.40	セットスクリュータイプ	10	1個
6	7	10	5.01～10.00	20	2.2x10^-6	21.3	0.4	0.1	4,001～7,000	6000	0.21～0.40	セットスクリュータイプ	10	1個
6	7	12	5.01～10.00	20	2.2x10^-6	21.3	0.4	0.1	4,001～7,000	6000	0.21～0.40	セットスクリュータイプ	10	1個
6.35	7	6.35	5.01～10.00	20	2.2x10^-6	21.3	0.4	0.1	4,001～7,000	6000	0.21～0.40	セットスクリュータイプ	10	1個
6.35	7	8	5.01～10.00	20	2.2x10^-6	21.3	0.4	0.1	4,001～7,000	6000	0.21～0.40	セットスクリュータイプ	10	1個
6.35	7	9.53	5.01～10.00	20	2.2x10^-6	21.3	0.4	0.1	4,001～7,000	6000	0.21～0.40	セットスクリュータイプ	10	1個
6.35	7	10	5.01～10.00	20	2.2x10^-6	21.3	0.4	0.1	4,001～7,000	6000	0.21～0.40	セットスクリュータイプ	10	1個
6.35	7	12	5.01～10.00	20	2.2x10^-6	21.3	0.4	0.1	4,001～7,000	6000	0.21～0.40	セットスクリュータイプ	10	1個
8	7	8	5.01～10.00	20	2.2x10^-6	21.3	0.4	0.1	4,001～7,000	6000	0.21～0.40	セットスクリュータイプ	10	1個
8	7	9.53	5.01～10.00	20	2.2x10^-6	21.3	0.4	0.1	4,001～7,000	6000	0.21～0.40	セットスクリュータイプ	10	1個
8	7	10	5.01～10.00	20	2.2x10^-6	21.3	0.4	0.1	4,001～7,000	6000	0.21～0.40	セットスクリュータイプ	10	1個
8	7	12	5.01～10.00	20	2.2x10^-6	21.3	0.4	0.1	4,001～7,000	6000	0.21～0.40	セットスクリュータイプ	10	1個
9.53	7	9.53	5.01～10.00	20	2.2x10^-6	21.3	0.4	0.1	4,001～7,000	6000	0.21～0.40	セットスクリュータイプ	10	1個
9.53	7	10	5.01～10.00	20	2.2x10^-6	21.3	0.4	0.1	4,001～7,000	6000	0.21～0.40	セットスクリュータイプ	10	1個
9.53	7	12	5.01～10.00	20	2.2x10^-6	21.3	0.4	0.1	4,001～7,000	6000	0.21～0.40	セットスクリュータイプ	10	1個
10	7	10	5.01～10.00	20	2.2x10^-6	21.3	0.4	0.1	4,001～7,000	6000	0.21～0.40	セットスクリュータイプ	10	1個
10	7	12	5.01～10.00	20	2.2x10^-6	21.3	0.4	0.1	4,001～7,000	6000	0.21～0.40	セットスクリュータイプ	10	1個
12	7	12	5.01～10.00	20	2.2x10^-6	21.3	0.4	0.1	4,001～7,000	6000	0.21～0.40	セットスクリュータイプ	10	1個
6	10	6	5.01～10.00	26	7.5x10^-6	25.5	0.5	0.2	4,001～7,000	5000	0.41～1.0	セットスクリュータイプ	10	1個
6	10	6.35	5.01～10.00	26	7.5x10^-6	25.5	0.5	0.2	4,001～7,000	5000	0.41～1.0	セットスクリュータイプ	10	1個
6	10	8	5.01～10.00	26	7.5x10^-6	25.5	0.5	0.2	4,001～7,000	5000	0.41～1.0	セットスクリュータイプ	10	1個
6	10	9.53	5.01～10.00	26	7.5x10^-6	25.5	0.5	0.2	4,001～7,000	5000	0.41～1.0	セットスクリュータイプ	10	1個
6	10	10	5.01～10.00	26	7.5x10^-6	25.5	0.5	0.2	4,001～7,000	5000	0.41～1.0	セットスクリュータイプ	10	1個
6	10	12	5.01～10.00	26	7.5x10^-6	25.5	0.5	0.2	4,001～7,000	5000	0.41～1.0	セットスクリュータイプ	10	1個
6	10	14	5.01～10.00	26	7.5x10^-6	25.5	0.5	0.2	4,001～7,000	5000	0.41～1.0	セットスクリュータイプ	10	1個
6.35	10	6.35	5.01～10.00	26	7.5x10^-6	25.5	0.5	0.2	4,001～7,000	5000	0.41～1.0	セットスクリュータイプ	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,948円 ( 3,243円 )	5日目
2,948円 ( 3,243円 )	5日目
3,106円 ( 3,417円 )	5日目
2,950円 ( 3,245円 )	5日目
3,220円 ( 3,542円 )	5日目
2,948円 ( 3,243円 )	5日目
3,403円 ( 3,743円 )	5日目
3,403円 ( 3,743円 )	5日目
3,403円 ( 3,743円 )	5日目
3,403円 ( 3,743円 )	5日目
3,403円 ( 3,743円 )	5日目
3,403円 ( 3,743円 )	5日目
3,403円 ( 3,743円 )	5日目
3,403円 ( 3,743円 )	5日目
3,403円 ( 3,743円 )	5日目
3,720円 ( 4,092円 )	5日目
3,403円 ( 3,743円 )	5日目
3,403円 ( 3,743円 )	5日目
3,403円 ( 3,743円 )	5日目
3,403円 ( 3,743円 )	5日目
3,466円 ( 3,813円 )	5日目
3,650円 ( 4,015円 )	5日目
3,650円 ( 4,015円 )	5日目
3,650円 ( 4,015円 )	5日目
3,650円 ( 4,015円 )	5日目
3,650円 ( 4,015円 )	5日目
3,650円 ( 4,015円 )	5日目
3,650円 ( 4,015円 )	5日目
3,650円 ( 4,015円 )	5日目
3,650円 ( 4,015円 )	5日目
3,650円 ( 4,015円 )	5日目
4,130円 ( 4,543円 )	5日目
4,130円 ( 4,543円 )	5日目
4,522円 ( 4,974円 )	5日目
4,130円 ( 4,543円 )	5日目
4,136円 ( 4,550円 )	5日目
4,130円 ( 4,543円 )	5日目
4,130円 ( 4,543円 )	5日目
4,130円 ( 4,543円 )	5日目
4,130円 ( 4,543円 )	5日目
4,130円 ( 4,543円 )	5日目
4,130円 ( 4,543円 )	5日目
4,306円 ( 4,737円 )	5日目
4,130円 ( 4,543円 )	5日目
4,130円 ( 4,543円 )	5日目
4,130円 ( 4,543円 )	5日目
4,130円 ( 4,543円 )	5日目
4,130円 ( 4,543円 )	5日目
4,130円 ( 4,543円 )	5日目
4,136円 ( 4,550円 )	5日目
4,515円 ( 4,967円 )	5日目
4,130円 ( 4,543円 )	5日目
4,820円 ( 5,302円 )	5日目
4,820円 ( 5,302円 )	5日目
4,820円 ( 5,302円 )	5日目
4,820円 ( 5,302円 )	5日目
4,820円 ( 5,302円 )	5日目
4,820円 ( 5,302円 )	5日目
5,251円 ( 5,776円 )	5日目
4,820円 ( 5,302円 )	5日目

基本情報

基本情報

【特長】
・小型で強力、耐久性に優れたカップリング。
・理想の外形サイズが選べる豊富な品揃え。
・SUS焼結製ハブとカーボンFRPスライダの組み合わせ。
※付属品：セットスクリュー

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
