アサ電子工業

リジッドカップリング RAS／RSS／RAC／RSC

カタログ |

通常単価(税別): 1,152円～7,989円

税込単価: 1,267円～8,788円

【特長】・ワンチャックで左右穴通しバイト仕上げで同心高精度。・RAS／RAC-...

特徴
高捻り剛性 / 高精度 / バックラッシ0

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が142型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

RAS

RSS

RAC

RSC

製品仕様

性能

型番	最大軸穴径（mm）	常用トルク（N・m）	最大トルク（N・m）	最高回転数（rpm）	慣性モーメント（kg・m²）	質量（g）
RAS16	6	0.3	0.6	24,000	4.4×10^-7	11
RAS20	10	0.5	1	19,000	1.5×10^-6	20
RAS25	12	1	2	15,000	3.9×10^-6	40
RAS32	16	2	4	12,000	1.2×10^-5	70
RAS40	20	4	8	4,000	1.5×10^-5	120
RSS16	6	0.3	0.6	24,000	1.2×10^-5	30
RSS20	10	0.5	1	19,000	3.5×10^-6	55
RSS25	12	1	2	15,000	1.0×10^-5	100
RSS32	16	2	4	12,000	3.1×10^-5	200
RAC16	6	0.3	0.6	9,500	3.0×10^-7	10
RAC20	8	0.7	1.4	7,600	8.7×10^-7	15
RAC25	10	1.2	2.4	6,100	2.7×10^-6	30
RAC32	14	2.5	5	4,800	7.1×10^-6	60
RAC40	18	5	10	4,000	1.5×10^-5	120
RAC50	24	8	16	4,000	7.0×10^-5	240
RAC60	28	40	80	6,000	2.2×10^-4	420
RAC75	35	80	160	5,000	5.7×10^-4	850
RSC16	6	0.3	0.6	9,500	8.0×10^-7	25
RSC20	8	0.5	1	7,600	3.0×10^-6	40
RSC25	10	1	2	6,100	8.0×10^-6	100
RSC32	14	2	4	4,800	2.5×10^-5	160

規格表

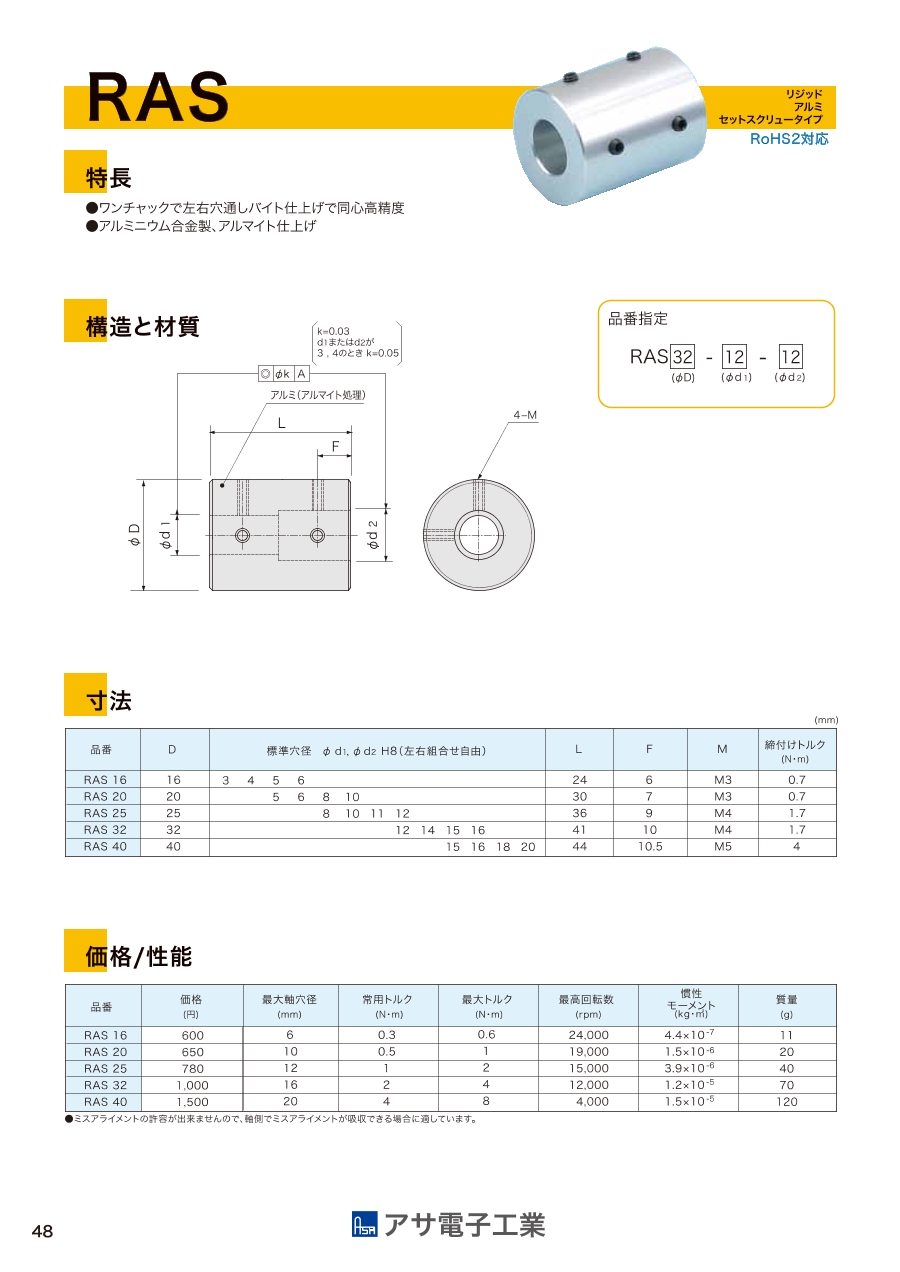

セットスクリュータイプ：RAS／RSS

単位：mm

型番	D	標準穴径 φd₁,φd₂ H8（左右組合せ自由）	L	F	M	締付けトルク（N・m）
RAS16	16	3、4、5、6	24	6	M3	0.7
RAS20	20	5、6、8、10	30	7	M3	0.7
RAS25	25	8、10、11、12	36	9	M4	1.7
RAS32	32	12、14、15、16	41	10	M4	1.7
RAS40	40	15、16、18、20	44	10.5	M5	4
RSS16	16	3、4、5、6	24	6	M3	0.7
RSS20	20	5、6、8、10	30	7	M3	0.7
RSS25	25	8、10、11、12	36	9	M4	1.7
RSS32	32	12、14、15、16	41	10	M4	1.7

クランプタイプ：RAC／RSC

単位：mm

型番	D	標準穴径 φd₁,φd₂ H8（d₁≦d₂）	L	A	F	M	締付けトルク（N・m）
RAC16	16	5、6	16	5	3.8	M2.5	1.2
RAC20	20	6、8	20	6.5	4.8	M2.5	1.2
RAC25	25	8、10	25	9	6	M3	2
RAC32	32	10、12、14	32	11	7.8	M4	3
RAC40	40	14、15、16、18	44	13	10.5	M5	10
RAC50	50	18、20、24	55	16	13	M6	15
RAC60	60	20、24、28	66	19	16	M8	30
RAC75	75	25、30、35	84	25	20	M10	50
RSC16	16	5、6	16	5	3.8	M2.5	1.2
RSC20	20	6、8	20	6.5	4.8	M2.5	1.2
RSC25	25	8、10	25	9	6	M3	2
RSC32	32	10、12、14	32	11	7.8	M4	3

型番リスト

表示件数

型番

許容トルク範囲

(N・m)

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

外径

(φ)

全長

(mm)

最高回転数範囲

(r/min)

本体材質

許容トルク

(N・m)

最高回転数

(r/min)

慣性モーメント

(kg・m2)

締結タイプ

RoHS?

最小発注数量

0.05～1.00	5	5	16	16	4001～10000	アルミニウム	0.3	9500	3.0x10^-7	クランプタイプ	10	1個
0.05～1.00	5	6	16	16	4001～10000	アルミニウム	0.3	9500	3.0x10^-7	クランプタイプ	10	1個
0.05～1.00	6	6	16	16	4001～10000	アルミニウム	0.3	9500	3.0x10^-7	クランプタイプ	10	1個
0.05～1.00	6	6	20	20	4001～10000	アルミニウム	0.7	7600	8.7x10^-7	クランプタイプ	10	1個
0.05～1.00	6	8	20	20	4001～10000	アルミニウム	0.7	7600	8.7x10^-7	クランプタイプ	10	1個
0.05～1.00	8	8	20	20	4001～10000	アルミニウム	0.7	7600	8.7x10^-7	クランプタイプ	10	1個
1.01～3.00	8	8	25	25	4001～10000	アルミニウム	1.2	6100	2.7x10^-6	クランプタイプ	10	1個
1.01～3.00	8	10	25	25	4001～10000	アルミニウム	1.2	6100	2.7x10^-6	クランプタイプ	10	1個
1.01～3.00	10	10	25	25	4001～10000	アルミニウム	1.2	6100	2.7x10^-6	クランプタイプ	10	1個
1.01～3.00	10	10	32	32	4001～10000	アルミニウム	2.5	4800	7.1x10^-6	クランプタイプ	10	1個
1.01～3.00	10	12	32	32	4001～10000	アルミニウム	2.5	4800	7.1x10^-6	クランプタイプ	10	1個
1.01～3.00	10	14	32	32	4001～10000	アルミニウム	2.5	4800	7.1x10^-6	クランプタイプ	10	1個
1.01～3.00	12	12	32	32	4001～10000	アルミニウム	2.5	4800	7.1x10^-6	クランプタイプ	10	1個
1.01～3.00	12	14	32	32	4001～10000	アルミニウム	2.5	4800	7.1x10^-6	クランプタイプ	10	1個
1.01～3.00	14	14	32	32	4001～10000	アルミニウム	2.5	4800	7.1x10^-6	クランプタイプ	10	1個
3.01～5.00	14	14	40	44	2001～4000	アルミニウム	5	4000	1.5x10^-5	クランプタイプ	10	1個
3.01～5.00	14	15	40	44	2001～4000	アルミニウム	5	4000	1.5x10^-5	クランプタイプ	10	1個
3.01～5.00	14	16	40	44	2001～4000	アルミニウム	5	4000	1.5x10^-5	クランプタイプ	10	1個
3.01～5.00	14	18	40	44	2001～4000	アルミニウム	5	4000	1.5x10^-5	クランプタイプ	10	1個
3.01～5.00	15	15	40	44	2001～4000	アルミニウム	5	4000	1.5x10^-5	クランプタイプ	10	1個
3.01～5.00	15	16	40	44	2001～4000	アルミニウム	5	4000	1.5x10^-5	クランプタイプ	10	1個
3.01～5.00	15	18	40	44	2001～4000	アルミニウム	5	4000	1.5x10^-5	クランプタイプ	10	1個
3.01～5.00	16	16	40	44	2001～4000	アルミニウム	5	4000	1.5x10^-5	クランプタイプ	10	1個
3.01～5.00	16	18	40	44	2001～4000	アルミニウム	5	4000	1.5x10^-5	クランプタイプ	10	1個
3.01～5.00	18	18	40	44	2001～4000	アルミニウム	5	4000	1.5x10^-5	クランプタイプ	10	1個
10.01～20.00	18	18	50	55	2001～4000	アルミニウム	8	4000	7.0x10^-5	クランプタイプ	10	1個
10.01～20.00	18	20	50	55	2001～4000	アルミニウム	8	4000	7.0x10^-5	クランプタイプ	10	1個
10.01～20.00	18	24	50	55	2001～4000	アルミニウム	8	4000	7.0x10^-5	クランプタイプ	10	1個
10.01～20.00	20	20	50	55	2001～4000	アルミニウム	8	4000	7.0x10^-5	クランプタイプ	10	1個
10.01～20.00	20	24	50	55	2001～4000	アルミニウム	8	4000	7.0x10^-5	クランプタイプ	10	1個
10.01～20.00	24	24	50	55	2001～4000	アルミニウム	8	4000	7.0x10^-5	クランプタイプ	10	1個
20.01～50.00	20	20	60	66	4001～10000	アルミニウム	40	6000	2.2x10^-4	クランプタイプ	10	1個
20.01～50.00	20	24	60	66	4001～10000	アルミニウム	40	6000	2.2x10^-4	クランプタイプ	10	1個
20.01～50.00	20	28	60	66	4001～10000	アルミニウム	40	6000	2.2x10^-4	クランプタイプ	10	1個
20.01～50.00	24	24	60	66	4001～10000	アルミニウム	40	6000	2.2x10^-4	クランプタイプ	10	1個
20.01～50.00	24	28	60	66	4001～10000	アルミニウム	40	6000	2.2x10^-4	クランプタイプ	10	1個
20.01～50.00	28	28	60	66	4001～10000	アルミニウム	40	6000	2.2x10^-4	クランプタイプ	10	1個
0.05～1.00	3	3	16	24	10001～78000	アルミニウム	0.3	24000	4.4x10^-7	セットスクリュータイプ	10	1個
0.05～1.00	3	4	16	24	10001～78000	アルミニウム	0.3	24000	4.4x10^-7	セットスクリュータイプ	10	1個
0.05～1.00	3	5	16	24	10001～78000	アルミニウム	0.3	24000	4.4x10^-7	セットスクリュータイプ	10	1個
0.05～1.00	3	6	16	24	10001～78000	アルミニウム	0.3	24000	4.4x10^-7	セットスクリュータイプ	10	1個
0.05～1.00	4	4	16	24	10001～78000	アルミニウム	0.3	24000	4.4x10^-7	セットスクリュータイプ	10	1個
0.05～1.00	4	5	16	24	10001～78000	アルミニウム	0.3	24000	4.4x10^-7	セットスクリュータイプ	10	1個
0.05～1.00	4	6	16	24	10001～78000	アルミニウム	0.3	24000	4.4x10^-7	セットスクリュータイプ	10	1個
0.05～1.00	5	5	16	24	10001～78000	アルミニウム	0.3	24000	4.4x10^-7	セットスクリュータイプ	10	1個
0.05～1.00	5	6	16	24	10001～78000	アルミニウム	0.3	24000	4.4x10^-7	セットスクリュータイプ	10	1個
0.05～1.00	6	6	16	24	10001～78000	アルミニウム	0.3	24000	4.4x10^-7	セットスクリュータイプ	10	1個
0.05～1.00	5	5	20	30	10001～78000	アルミニウム	0.5	19000	1.5x10^-6	セットスクリュータイプ	10	1個
0.05～1.00	5	6	20	30	10001～78000	アルミニウム	0.5	19000	1.5x10^-6	セットスクリュータイプ	10	1個
0.05～1.00	5	8	20	30	10001～78000	アルミニウム	0.5	19000	1.5x10^-6	セットスクリュータイプ	10	1個
0.05～1.00	5	10	20	30	10001～78000	アルミニウム	0.5	19000	1.5x10^-6	セットスクリュータイプ	10	1個
0.05～1.00	6	6	20	30	10001～78000	アルミニウム	0.5	19000	1.5x10^-6	セットスクリュータイプ	10	1個
0.05～1.00	6	8	20	30	10001～78000	アルミニウム	0.5	19000	1.5x10^-6	セットスクリュータイプ	10	1個
0.05～1.00	6	10	20	30	10001～78000	アルミニウム	0.5	19000	1.5x10^-6	セットスクリュータイプ	10	1個
0.05～1.00	8	8	20	30	10001～78000	アルミニウム	0.5	19000	1.5x10^-6	セットスクリュータイプ	10	1個
0.05～1.00	8	10	20	30	10001～78000	アルミニウム	0.5	19000	1.5x10^-6	セットスクリュータイプ	10	1個
0.05～1.00	10	10	20	30	10001～78000	アルミニウム	0.5	19000	1.5x10^-6	セットスクリュータイプ	10	1個
0.05～1.00	8	8	25	36	10001～78000	アルミニウム	1	15000	3.9x10^-6	セットスクリュータイプ	10	1個
0.05～1.00	8	10	25	36	10001～78000	アルミニウム	1	15000	3.9x10^-6	セットスクリュータイプ	10	1個
0.05～1.00	8	11	25	36	10001～78000	アルミニウム	1	15000	3.9x10^-6	セットスクリュータイプ	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,689円 ( 1,858円 )	6日目
1,689円 ( 1,858円 )	6日目
1,552円 ( 1,707円 )	6日目
1,638円 ( 1,802円 )	6日目
1,697円 ( 1,867円 )	6日目
1,638円 ( 1,802円 )	6日目
2,034円 ( 2,237円 )	6日目
2,204円 ( 2,424円 )	6日目
1,968円 ( 2,165円 )	6日目
2,289円 ( 2,518円 )	6日目
2,289円 ( 2,518円 )	4日目
2,098円 ( 2,308円 )	6日目
2,098円 ( 2,308円 )	4日目
2,098円 ( 2,308円 )	6日目
2,098円 ( 2,308円 )	7日目
3,062円 ( 3,368円 )	6日目
3,328円 ( 3,661円 )	6日目
3,062円 ( 3,368円 )	6日目
3,062円 ( 3,368円 )	7日目
3,318円 ( 3,650円 )	6日目
3,062円 ( 3,368円 )	6日目
3,052円 ( 3,357円 )	6日目
3,062円 ( 3,368円 )	6日目
3,062円 ( 3,368円 )	6日目
3,062円 ( 3,368円 )	6日目
5,470円 ( 6,017円 )	6日目
5,014円 ( 5,515円 )	6日目
5,289円 ( 5,818円 )	6日目
5,289円 ( 5,818円 )	4日目
5,025円 ( 5,528円 )	6日目
5,022円 ( 5,524円 )	4日目
7,638円 ( 8,402円 )	11日目
7,638円 ( 8,402円 )	11日目
7,989円 ( 8,788円 )	11日目
7,989円 ( 8,788円 )	11日目
7,655円 ( 8,421円 )	11日目
7,638円 ( 8,402円 )	11日目
1,152円 ( 1,267円 )	6日目
1,152円 ( 1,267円 )	6日目
1,289円 ( 1,418円 )	6日目
1,289円 ( 1,418円 )	6日目
1,224円 ( 1,346円 )	6日目
1,289円 ( 1,418円 )	6日目
1,224円 ( 1,346円 )	6日目
1,152円 ( 1,267円 )	6日目
1,152円 ( 1,267円 )	6日目
1,224円 ( 1,346円 )	6日目
1,297円 ( 1,427円 )	6日目
1,297円 ( 1,427円 )	6日目
1,289円 ( 1,418円 )	6日目
1,241円 ( 1,365円 )	6日目
1,166円 ( 1,283円 )	6日目
1,289円 ( 1,418円 )	6日目
1,289円 ( 1,418円 )	6日目
1,289円 ( 1,418円 )	6日目
1,289円 ( 1,418円 )	6日目
1,241円 ( 1,365円 )	6日目
1,497円 ( 1,647円 )	6日目
1,307円 ( 1,438円 )	6日目
1,400円 ( 1,540円 )	6日目

基本情報

基本情報

【特長】
・ワンチャックで左右穴通しバイト仕上げで同心高精度。
・RAS／RAC-アルミニウム合金製、アルマイト仕上げ。
・RSS／RSC-SUS303で強力結合、耐蝕性大。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
