アサ電子工業

プラスチックカップリング UJ

プラスチックカップリング UJ

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が17型番あります。
数量：

商品情報

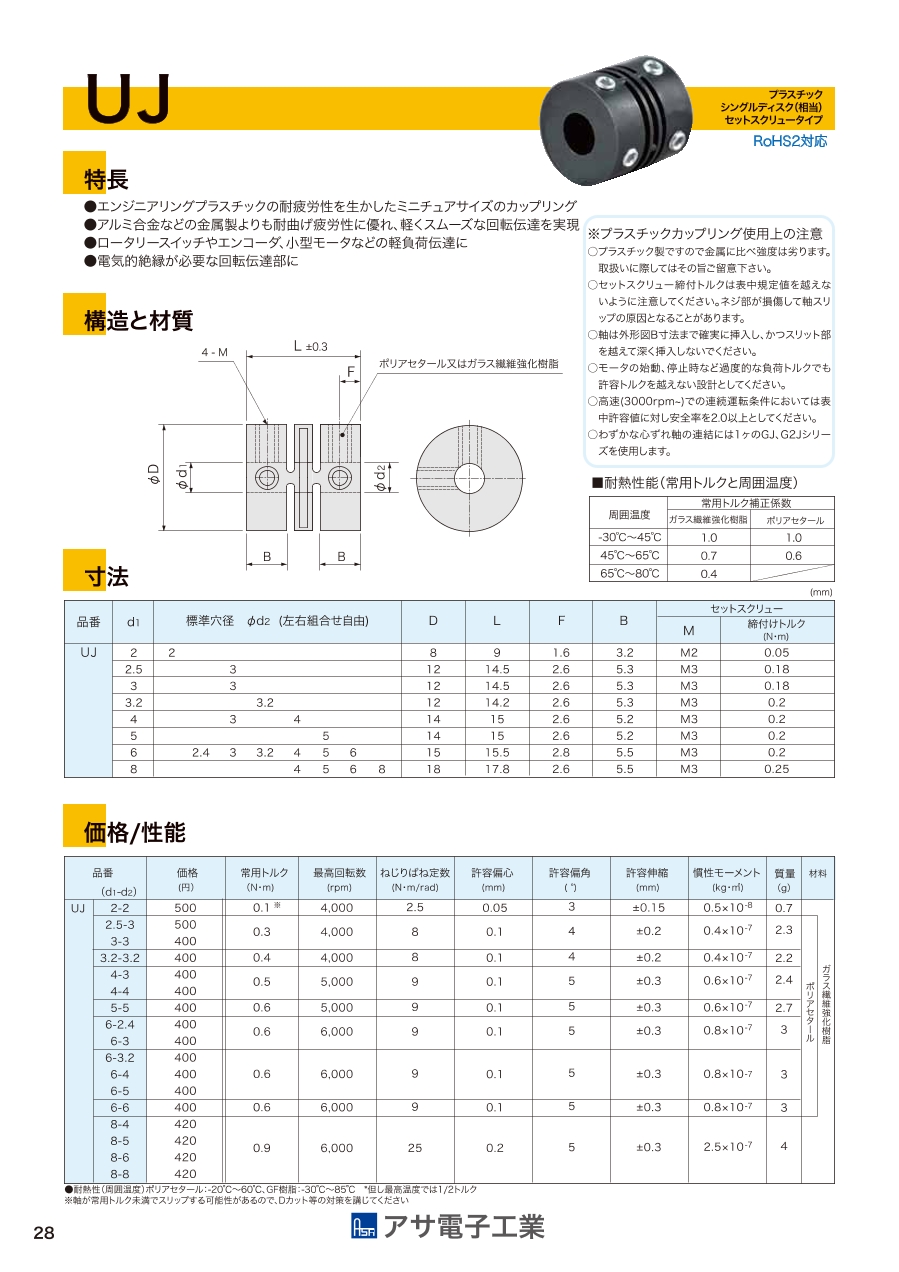

外形図

プラスチックカップリング UJ 外形図

製品仕様



■性能

プラスチックカップリング UJ 性能表

●耐熱性（周囲温度） ポリアセタール：-20℃～+60℃、GF樹脂：-30℃～+85℃  *但し最高温度では1/2トルク
※軸が常用トルク未満でスリップする可能性があるので、Dカット等の対策を講じてください。



■耐熱性能（常用トルクと周囲温度）

プラスチックカップリング UJ 耐熱性能表



※プラスチックカップリング使用上の注意

  • プラスチック製ですので金属に比ぺ強度は劣ります。
    取扱いに際してはその旨ご留意下さい。
  • セットスクリュー締付トルクは表中規定値を越えないように注意してください。ネジ部が損傷して軸スリップの原因となることがあります。
  • 軸は外形図B寸法まで確実に挿入し、かつスリット部を越えて深く挿入しないでください。
  • モータの始動、停止時など過度的な負荷トルクでも許容トルクを越えない設計としてください。
  • 高速（3,000rpm～）での連続運転条件においては表中許容値に対し安全率を2.0以上としてください。
  • わずかな心ずれ軸の連結には1ヶのGJ、G2Jシリーズを使用します。

規格表

単位：mm
プラスチックカップリング UJ 規格表

性能・試験情報



■プラスチックカップリングの耐久性

下記のような耐久試験の結果から、負荷トルク/偏心/偏角それぞれのモードに対する耐久特性をまとめたものが本グラフです。

プラスチックカップリング UJ プラスチックカップリングの耐久性


■耐久試験結果

型番付加トルク
（N・m）		偏心
（mm）		偏角
（deg）		エンドプレイ
（mm）		速度
（rpm）		延べ回転数結果
UJ6-6,UJ5-5,UJ4-4,
UJ-3-3,UJ2-2		00302,9503.0×108異常なし

型番リスト

表示件数
  • 1
    • 型番
    UJ2-2
    UJ2.5-3
    UJ3-3
    UJ3.2-3.2
    UJ4-3
    UJ4-4
    UJ5-5
    UJ6-2.4
    UJ6-3
    UJ6-3.2
    UJ6-4
    UJ6-5
    UJ6-6
    UJ8-4
    UJ8-5
    UJ8-6
    UJ8-8

    軸穴径（加工済） D1

    (φ)

    軸穴径（加工済） D2

    (φ)

    外径A

    (φ)

    許容トルク

    (N・m)

    全長W

    (mm)

    慣性モーメント

    (kg・m2)

    許容偏心

    (mm)

    許容偏角

    (deg)

    最高回転数（範囲）

    (r/min)

    許容エンドプレイ(±)

    (mm)

    ディスク部材質

    使用温度範囲

    (℃)

    最高回転数

    (r/min)

    		RoHS?最小発注数量
    2
    2
    8
    0.1
    9
    0.5x10-8
    0.05
    3
    ～4,000
    0.15
    ガラス繊維強化樹脂
    -30～85
    4000
    10
    1個
    2.5
    3
    12
    0.3
    14.5
    0.4x10-7
    0.1
    4
    ～4,000
    0.2
    ポリアセタール
    -20～60
    4000
    10
    1個
    3
    3
    12
    0.3
    14.5
    0.4x10-7
    0.1
    4
    ～4,000
    0.2
    ポリアセタール
    -20～60
    4000
    10
    1個
    3.2
    3.2
    12
    0.4
    14.2
    0.4x10-7
    0.1
    4
    ～4,000
    0.2
    ポリアセタール
    -20～60
    4000
    10
    1個
    4
    3
    14
    0.5
    15
    0.6x10-7
    0.1
    5
    4,001～7,000
    0.3
    ポリアセタール
    -20～60
    5000
    10
    1個
    4
    4
    14
    0.5
    15
    0.6x10-7
    0.1
    5
    4,001～7,000
    0.3
    ポリアセタール
    -20～60
    5000
    10
    1個
    5
    5
    14
    0.6
    15
    0.6x10-7
    0.1
    5
    4,001～7,000
    0.3
    ポリアセタール
    -20～60
    5000
    10
    1個
    6
    2.4
    15
    0.6
    15.5
    0.8x10-7
    0.1
    5
    4,001～7,000
    0.3
    ポリアセタール
    -20～60
    6000
    10
    1個
    6
    3
    15
    0.6
    15.5
    0.8x10-7
    0.1
    5
    4,001～7,000
    0.3
    ポリアセタール
    -20～60
    6000
    10
    1個
    6
    3.2
    15
    0.6
    15.5
    0.8x10-7
    0.1
    5
    4,001～7,000
    0.3
    ポリアセタール
    -20～60
    6000
    10
    1個
    6
    4
    15
    0.6
    15.5
    0.8x10-7
    0.1
    5
    4,001～7,000
    0.3
    ポリアセタール
    -20～60
    6000
    10
    1個
    6
    5
    15
    0.6
    15.5
    0.8x10-7
    0.1
    5
    4,001～7,000
    0.3
    ポリアセタール
    -20～60
    6000
    10
    1個
    6
    6
    15
    0.6
    15.5
    0.8x10-7
    0.1
    5
    4,001～7,000
    0.3
    ポリアセタール
    -20～60
    6000
    10
    1個
    8
    4
    18
    0.9
    17.8
    2.5x10-7
    0.2
    5
    4,001～7,000
    0.3
    ガラス繊維強化樹脂
    -30～85
    6000
    10
    1個
    8
    5
    18
    0.9
    17.8
    2.5x10-7
    0.2
    5
    4,001～7,000
    0.3
    ガラス繊維強化樹脂
    -30～85
    6000
    10
    1個
    8
    6
    18
    0.9
    17.8
    2.5x10-7
    0.2
    5
    4,001～7,000
    0.3
    ガラス繊維強化樹脂
    -30～85
    6000
    10
    1個
    8
    8
    18
    0.9
    17.8
    2.5x10-7
    0.2
    5
    4,001～7,000
    0.3
    ガラス繊維強化樹脂
    -30～85
    6000
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    916円
    ( 1,008円 )
    6日目
    916円
    ( 1,008円 )
    在庫品1日目当日出荷可能
    709円
    ( 780円 )
    在庫品1日目当日出荷可能
    709円
    ( 780円 )
    6日目
    717円
    ( 789円 )
    6日目
    709円
    ( 780円 )
    6日目
    709円
    ( 780円 )
    在庫品1日目当日出荷可能
    652円
    ( 717円 )
    6日目
    709円
    ( 780円 )
    6日目
    717円
    ( 789円 )
    6日目
    709円
    ( 780円 )
    6日目
    709円
    ( 780円 )
    6日目
    709円
    ( 780円 )
    在庫品1日目当日出荷可能
    776円
    ( 854円 )
    6日目
    776円
    ( 854円 )
    6日目
    776円
    ( 854円 )
    6日目
    776円
    ( 854円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・エンジニアリングプラスチックの耐疲労性を生かしたミニチュアサイズのカップリング。
    ・アルミ合金などの金属製よりも耐曲げ疲労性に優れ、軽くスムーズな回転伝達を実現。
    ・ロータリースイッチやエンコーダ、小型モータなどの軽負荷伝達に。
    ・電気的絶縁が必要な回転伝達部に。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
