出荷日
- すべて
- 6日以内
- 11日以内
- 13日以内

アサ電子工業

ディスク型カップリング ML/MLC

カタログ |

通常単価(税別): 1,991円～6,768円

税込単価: 2,190円～7,445円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アサ電子工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アサ電子工業

通常出荷日：6 日目

・ミスアライメントに強い万能タイプ・複数のディスク材質であらゆる用途に対応・ポ...

種類
ディスクタイプ
本体材質
アルミニウム
許容ミスアラインメント
偏角 / 偏心 / エンドプレイ
分類
カップリング本体
ディスクタイプ
ダブル

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が604型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ML

キー溝寸法図

MLC

キー溝寸法図

規格表

ML

単位：mm

摘要軸径の推奨公差はh6およびh7です。
セットスクリュー4本付属

キー溝寸法

軸穴径d₁,d₂	K	b		t		キー呼び寸法b×h
軸穴径d₁,d₂	K	基本寸法	許容差	基本寸法	許容差	キー呼び寸法b×h
6～8	2	2	±0.0125	1	±0.1 0	2×2
8～10	3	3	±0.0125	1.4		3×3
10～12	4	4	±0.0150	1.8		4×4
12～17	5	5		2.3		5×5
17～22	6	6		2.8		6×6
22～25	8	8	±0.0180	3.3	±0.2 0	8×7

MLC

摘要軸径の推奨公差はh6およびh7です。
六角穴付きボルト2本付属

キー溝寸法

軸穴径d₁,d₂	K	b		t		キー呼び寸法b×h
軸穴径d₁,d₂	K	基本寸法	許容差	基本寸法	許容差	キー呼び寸法b×h
6～8	2	2	±0.0125	1	±0.1 0	2×2
8～10	3	3	±0.0125	1.4		3×3
10～12	4	4	±0.0150	1.8		4×4
12～17	5	5		2.3		5×5
17～22	6	6		2.8		6×6
22～25	8	8	±0.0180	3.3	±0.2 0	8×7

性能・試験情報

耐熱性（周囲温度）ポリイミド：-40℃～+200℃、カーボンFRP:-25℃～+85℃ *但し最高温度では1/2トルク
最大トルクは原則として常用トルクの2倍です。常用トルク以下でかつ瞬間最大負荷トルクが最大トルク以下になるようにサイズを選定してください。

ML

MLC

型番リスト

表示件数

...

型番

用途

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

慣性モーメント

(kg・m2)

許容偏心

(mm)

許容偏角

(deg)

最高回転数（範囲）

(r/min)

許容エンドプレイ(±)

(mm)

ディスク部材質

使用温度範囲

(℃)

最高回転数

(r/min)

許容偏心範囲

(mm)

締結タイプ

RoHS?

最小発注数量

標準	2	2	～1.00	10	0.25	15	4.6x10^-8	0.2	2.5	30,001～	0.2	カーボン繊維	-25～85	32000	0.02～0.2	セットスクリュータイプ	10	1個
標準	2	3	～1.00	10	0.25	15	4.6x10^-8	0.2	2.5	30,001～	0.2	カーボン繊維	-25～85	32000	0.02～0.2	セットスクリュータイプ	10	1個
標準	2	4	～1.00	10	0.25	15	4.6x10^-8	0.2	2.5	30,001～	0.2	カーボン繊維	-25～85	32000	0.02～0.2	セットスクリュータイプ	10	1個
標準	3	3	～1.00	10	0.25	15	4.6x10^-8	0.2	2.5	30,001～	0.2	カーボン繊維	-25～85	32000	0.02～0.2	セットスクリュータイプ	10	1個
標準	3	4	～1.00	10	0.25	15	4.6x10^-8	0.2	2.5	30,001～	0.2	カーボン繊維	-25～85	32000	0.02～0.2	セットスクリュータイプ	10	1個
標準	4	4	～1.00	10	0.25	15	4.6x10^-8	0.2	2.5	30,001～	0.2	カーボン繊維	-25～85	32000	0.02～0.2	セットスクリュータイプ	10	1個
標準	2	2	～1.00	10	0.15	15	4.6x10^-8	0.4	5	10,001～30,000	0.2	ポリイミド	-40～200	26000	0.21～0.40	セットスクリュータイプ	10	1個
標準	2	3	～1.00	10	0.15	15	4.6x10^-8	0.4	5	10,001～30,000	0.2	ポリイミド	-40～200	26000	0.21～0.40	セットスクリュータイプ	10	1個
標準	2	4	～1.00	10	0.15	15	4.6x10^-8	0.4	5	10,001～30,000	0.2	ポリイミド	-40～200	26000	0.21～0.40	セットスクリュータイプ	10	1個
標準	3	3	～1.00	10	0.15	15	4.6x10^-8	0.4	5	10,001～30,000	0.2	ポリイミド	-40～200	26000	0.21～0.40	セットスクリュータイプ	10	1個
標準	3	4	～1.00	10	0.15	15	4.6x10^-8	0.4	5	10,001～30,000	0.2	ポリイミド	-40～200	26000	0.21～0.40	セットスクリュータイプ	10	1個
標準	4	4	～1.00	10	0.15	15	4.6x10^-8	0.4	5	10,001～30,000	0.2	ポリイミド	-40～200	26000	0.21～0.40	セットスクリュータイプ	10	1個
標準	3	3	～1.00	13	0.35	19	8.0x10^-8	0.2	2.5	10,001～30,000	0.2	カーボン繊維	-25～85	24000	0.02～0.2	セットスクリュータイプ	10	1個
標準	3	4	～1.00	13	0.35	19	8.0x10^-8	0.2	2.5	10,001～30,000	0.2	カーボン繊維	-25～85	24000	0.02～0.2	セットスクリュータイプ	10	1個
標準	3	5	～1.00	13	0.35	19	8.0x10^-8	0.2	2.5	10,001～30,000	0.2	カーボン繊維	-25～85	24000	0.02～0.2	セットスクリュータイプ	10	1個
標準	3	6	～1.00	13	0.35	19	8.0x10^-8	0.2	2.5	10,001～30,000	0.2	カーボン繊維	-25～85	24000	0.02～0.2	セットスクリュータイプ	10	1個
標準	4	4	～1.00	13	0.35	19	8.0x10^-8	0.2	2.5	10,001～30,000	0.2	カーボン繊維	-25～85	24000	0.02～0.2	セットスクリュータイプ	10	1個
標準	4	5	～1.00	13	0.35	19	8.0x10^-8	0.2	2.5	10,001～30,000	0.2	カーボン繊維	-25～85	24000	0.02～0.2	セットスクリュータイプ	10	1個
標準	4	6	～1.00	13	0.35	19	8.0x10^-8	0.2	2.5	10,001～30,000	0.2	カーボン繊維	-25～85	24000	0.02～0.2	セットスクリュータイプ	10	1個
標準	5	5	～1.00	13	0.35	19	8.0x10^-8	0.2	2.5	10,001～30,000	0.2	カーボン繊維	-25～85	24000	0.02～0.2	セットスクリュータイプ	10	1個
標準	5	6	～1.00	13	0.35	19	8.0x10^-8	0.2	2.5	10,001～30,000	0.2	カーボン繊維	-25～85	24000	0.02～0.2	セットスクリュータイプ	10	1個
標準	6	6	～1.00	13	0.35	19	8.0x10^-8	0.2	2.5	10,001～30,000	0.2	カーボン繊維	-25～85	24000	0.02～0.2	セットスクリュータイプ	10	1個
標準	3	3	～1.00	13	0.25	19	8.0x10^-8	0.4	5	10,001～30,000	0.2	ポリイミド	-40～200	20000	0.21～0.40	セットスクリュータイプ	10	1個
標準	3	4	～1.00	13	0.25	19	8.0x10^-8	0.4	5	10,001～30,000	0.2	ポリイミド	-40～200	20000	0.21～0.40	セットスクリュータイプ	10	1個
標準	3	5	～1.00	13	0.25	19	8.0x10^-8	0.4	5	10,001～30,000	0.2	ポリイミド	-40～200	20000	0.21～0.40	セットスクリュータイプ	10	1個
標準	3	6	～1.00	13	0.25	19	8.0x10^-8	0.4	5	10,001～30,000	0.2	ポリイミド	-40～200	20000	0.21～0.40	セットスクリュータイプ	10	1個
標準	4	4	～1.00	13	0.25	19	8.0x10^-8	0.4	5	10,001～30,000	0.2	ポリイミド	-40～200	20000	0.21～0.40	セットスクリュータイプ	10	1個
標準	4	5	～1.00	13	0.25	19	8.0x10^-8	0.4	5	10,001～30,000	0.2	ポリイミド	-40～200	20000	0.21～0.40	セットスクリュータイプ	10	1個
標準	4	6	～1.00	13	0.25	19	8.0x10^-8	0.4	5	10,001～30,000	0.2	ポリイミド	-40～200	20000	0.21～0.40	セットスクリュータイプ	10	1個
標準	5	5	～1.00	13	0.25	19	8.0x10^-8	0.4	5	10,001～30,000	0.2	ポリイミド	-40～200	20000	0.21～0.40	セットスクリュータイプ	10	1個
標準	5	6	～1.00	13	0.25	19	8.0x10^-8	0.4	5	10,001～30,000	0.2	ポリイミド	-40～200	20000	0.21～0.40	セットスクリュータイプ	10	1個
標準	6	6	～1.00	13	0.25	19	8.0x10^-8	0.4	5	10,001～30,000	0.2	ポリイミド	-40～200	20000	0.21～0.40	セットスクリュータイプ	10	1個
標準	4	4	～1.00	16	0.6	23.2	2.4x10^-7	0.2	2.5	10,001～30,000	0.3	カーボン繊維	-25～85	23000	0.02～0.2	セットスクリュータイプ	10	1個
標準	4	5	～1.00	16	0.6	23.2	2.4x10^-7	0.2	2.5	10,001～30,000	0.3	カーボン繊維	-25～85	23000	0.02～0.2	セットスクリュータイプ	10	1個
標準	4	6	～1.00	16	0.6	23.2	2.4x10^-7	0.2	2.5	10,001～30,000	0.3	カーボン繊維	-25～85	23000	0.02～0.2	セットスクリュータイプ	10	1個
標準	4	6.35	～1.00	16	0.6	23.2	2.4x10^-7	0.2	2.5	10,001～30,000	0.3	カーボン繊維	-25～85	23000	0.02～0.2	セットスクリュータイプ	10	1個
標準	4	8	～1.00	16	0.6	23.2	2.4x10^-7	0.2	2.5	10,001～30,000	0.3	カーボン繊維	-25～85	23000	0.02～0.2	セットスクリュータイプ	10	1個
標準	5	5	～1.00	16	0.6	23.2	2.4x10^-7	0.2	2.5	10,001～30,000	0.3	カーボン繊維	-25～85	23000	0.02～0.2	セットスクリュータイプ	10	1個
標準	5	6	～1.00	16	0.6	23.2	2.4x10^-7	0.2	2.5	10,001～30,000	0.3	カーボン繊維	-25～85	23000	0.02～0.2	セットスクリュータイプ	10	1個
標準	5	6.35	～1.00	16	0.6	23.2	2.4x10^-7	0.2	2.5	10,001～30,000	0.3	カーボン繊維	-25～85	23000	0.02～0.2	セットスクリュータイプ	10	1個
標準	5	8	～1.00	16	0.6	23.2	2.4x10^-7	0.2	2.5	10,001～30,000	0.3	カーボン繊維	-25～85	23000	0.02～0.2	セットスクリュータイプ	10	1個
標準	6	6	～1.00	16	0.6	23.2	2.4x10^-7	0.2	2.5	10,001～30,000	0.3	カーボン繊維	-25～85	23000	0.02～0.2	セットスクリュータイプ	10	1個
標準	6	6.35	～1.00	16	0.6	23.2	2.4x10^-7	0.2	2.5	10,001～30,000	0.3	カーボン繊維	-25～85	23000	0.02～0.2	セットスクリュータイプ	10	1個
標準	6	8	～1.00	16	0.6	23.2	2.4x10^-7	0.2	2.5	10,001～30,000	0.3	カーボン繊維	-25～85	23000	0.02～0.2	セットスクリュータイプ	10	1個
標準	6.35	6.35	～1.00	16	0.6	23.2	2.4x10^-7	0.2	2.5	10,001～30,000	0.3	カーボン繊維	-25～85	23000	0.02～0.2	セットスクリュータイプ	10	1個
標準	6.35	8	～1.00	16	0.6	23.2	2.4x10^-7	0.2	2.5	10,001～30,000	0.3	カーボン繊維	-25～85	23000	0.02～0.2	セットスクリュータイプ	10	1個
標準	8	8	～1.00	16	0.6	23.2	2.4x10^-7	0.2	2.5	10,001～30,000	0.3	カーボン繊維	-25～85	23000	0.02～0.2	セットスクリュータイプ	10	1個
標準	4	4	～1.00	16	0.4	23.2	2.4x10^-7	0.6	5	10,001～30,000	0.3	ポリイミド	-40～200	19000	0.41～1.0	セットスクリュータイプ	10	1個
標準	4	5	～1.00	16	0.4	23.2	2.4x10^-7	0.6	5	10,001～30,000	0.3	ポリイミド	-40～200	19000	0.41～1.0	セットスクリュータイプ	10	1個
標準	4	6	～1.00	16	0.4	23.2	2.4x10^-7	0.6	5	10,001～30,000	0.3	ポリイミド	-40～200	19000	0.41～1.0	セットスクリュータイプ	10	1個
標準	4	6.35	～1.00	16	0.4	23.2	2.4x10^-7	0.6	5	10,001～30,000	0.3	ポリイミド	-40～200	19000	0.41～1.0	セットスクリュータイプ	10	1個
標準	4	8	～1.00	16	0.4	23.2	2.4x10^-7	0.6	5	10,001～30,000	0.3	ポリイミド	-40～200	19000	0.41～1.0	セットスクリュータイプ	10	1個
標準	5	5	～1.00	16	0.4	23.2	2.4x10^-7	0.6	5	10,001～30,000	0.3	ポリイミド	-40～200	19000	0.41～1.0	セットスクリュータイプ	10	1個
標準	5	6	～1.00	16	0.4	23.2	2.4x10^-7	0.6	5	10,001～30,000	0.3	ポリイミド	-40～200	19000	0.41～1.0	セットスクリュータイプ	10	1個
標準	5	6.35	～1.00	16	0.4	23.2	2.4x10^-7	0.6	5	10,001～30,000	0.3	ポリイミド	-40～200	19000	0.41～1.0	セットスクリュータイプ	10	1個
標準	5	8	～1.00	16	0.4	23.2	2.4x10^-7	0.6	5	10,001～30,000	0.3	ポリイミド	-40～200	19000	0.41～1.0	セットスクリュータイプ	10	1個
標準	6	6	～1.00	16	0.4	23.2	2.4x10^-7	0.6	5	10,001～30,000	0.3	ポリイミド	-40～200	19000	0.41～1.0	セットスクリュータイプ	10	1個
標準	6	6.35	～1.00	16	0.4	23.2	2.4x10^-7	0.6	5	10,001～30,000	0.3	ポリイミド	-40～200	19000	0.41～1.0	セットスクリュータイプ	10	1個
標準	6	8	～1.00	16	0.4	23.2	2.4x10^-7	0.6	5	10,001～30,000	0.3	ポリイミド	-40～200	19000	0.41～1.0	セットスクリュータイプ	10	1個
標準	6.35	6.35	～1.00	16	0.4	23.2	2.4x10^-7	0.6	5	10,001～30,000	0.3	ポリイミド	-40～200	19000	0.41～1.0	セットスクリュータイプ	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,847円 ( 3,132円 )	6日目
2,712円 ( 2,983円 )	6日目
2,712円 ( 2,983円 )	6日目
2,847円 ( 3,132円 )	6日目
2,712円 ( 2,983円 )	6日目
2,847円 ( 3,132円 )	6日目
1,991円 ( 2,190円 )	6日目
1,991円 ( 2,190円 )	6日目
1,991円 ( 2,190円 )	6日目
1,991円 ( 2,190円 )	6日目
1,991円 ( 2,190円 )	6日目
2,178円 ( 2,396円 )	6日目
2,833円 ( 3,116円 )	6日目
2,833円 ( 3,116円 )	6日目
2,833円 ( 3,116円 )	6日目
2,833円 ( 3,116円 )	6日目
2,833円 ( 3,116円 )	6日目
2,833円 ( 3,116円 )	6日目
2,833円 ( 3,116円 )	6日目
2,833円 ( 3,116円 )	6日目
2,833円 ( 3,116円 )	6日目
2,833円 ( 3,116円 )	6日目
2,113円 ( 2,324円 )	6日目
2,113円 ( 2,324円 )	6日目
2,113円 ( 2,324円 )	6日目
2,218円 ( 2,440円 )	6日目
2,113円 ( 2,324円 )	6日目
2,113円 ( 2,324円 )	6日目
2,113円 ( 2,324円 )	6日目
2,113円 ( 2,324円 )	6日目
2,113円 ( 2,324円 )	6日目
2,311円 ( 2,542円 )	6日目
2,993円 ( 3,292円 )	6日目
2,993円 ( 3,292円 )	6日目
2,993円 ( 3,292円 )	6日目
2,993円 ( 3,292円 )	6日目
2,993円 ( 3,292円 )	6日目
2,993円 ( 3,292円 )	6日目
2,993円 ( 3,292円 )	6日目
2,993円 ( 3,292円 )	6日目
2,993円 ( 3,292円 )	6日目
2,993円 ( 3,292円 )	6日目
2,993円 ( 3,292円 )	6日目
2,993円 ( 3,292円 )	6日目
2,993円 ( 3,292円 )	6日目
2,993円 ( 3,292円 )	6日目
3,142円 ( 3,456円 )	6日目
2,223円 ( 2,445円 )	6日目
2,223円 ( 2,445円 )	6日目
2,223円 ( 2,445円 )	6日目
2,223円 ( 2,445円 )	6日目
2,223円 ( 2,445円 )	6日目
2,223円 ( 2,445円 )	6日目
2,223円 ( 2,445円 )	6日目
2,223円 ( 2,445円 )	6日目
2,223円 ( 2,445円 )	6日目
2,432円 ( 2,675円 )	6日目
2,223円 ( 2,445円 )	6日目
2,223円 ( 2,445円 )	6日目
2,223円 ( 2,445円 )	6日目

...

基本情報

基本情報

・ミスアライメントに強い万能タイプ
・複数のディスク材質であらゆる用途に対応
・ポリイミド-抜群のフレキシビリティで心ずれの状態でも反力が小さく、位相やトルクの変動もない
・カーボンFRP-フレキシビリティと伝達トルク、ねじり剛性とが非常に高いレベルでバランスの良い万能タイプ
・ステンレス板ばね（SUS）-フレキシビリティは劣りますが、伝達トルク、ねじり剛性が高く応答性の高いサーボ系等に最適

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

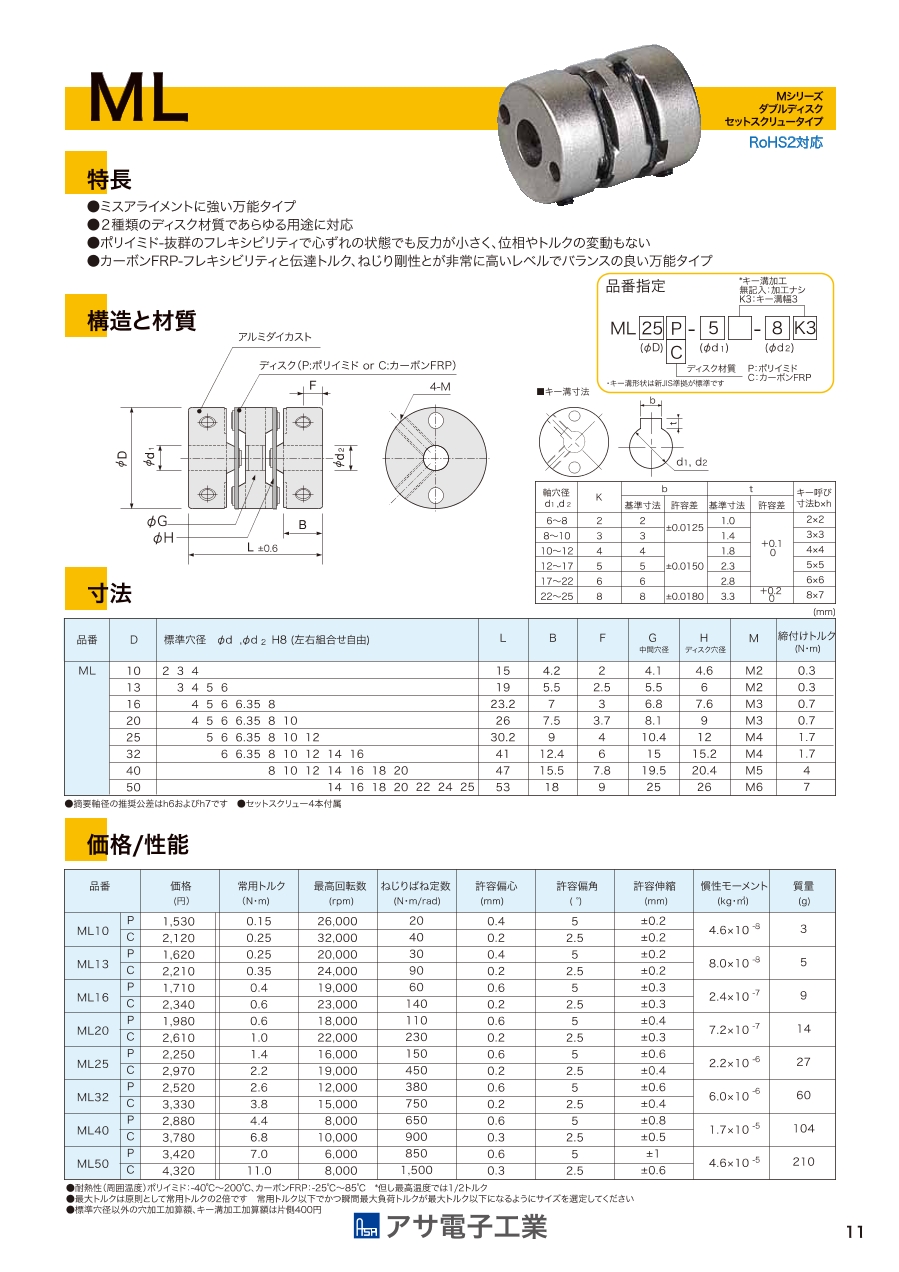

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
