三木プーリ

ETP-EXPRESS Plus（ETPブッシュ）

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

この商品のFAQをみる（4件）

通常単価(税別): 12,480円～28,528円特別価格

税込単価: 13,728円～31,381円特別価格

パスカルの原理を利用した、簡単・高精度な摩擦締結継手。【特長】・軸とハブの結合...

種類
油圧式
センタリング
あり
本体材質
スチール
締結方式
ハイドロ方式
締付ボルト数
1本

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が36型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ETP-E〔N〕タイプ/ETP-E〔C〕タイプ外観図

製品仕様

ETPブッシュの外観

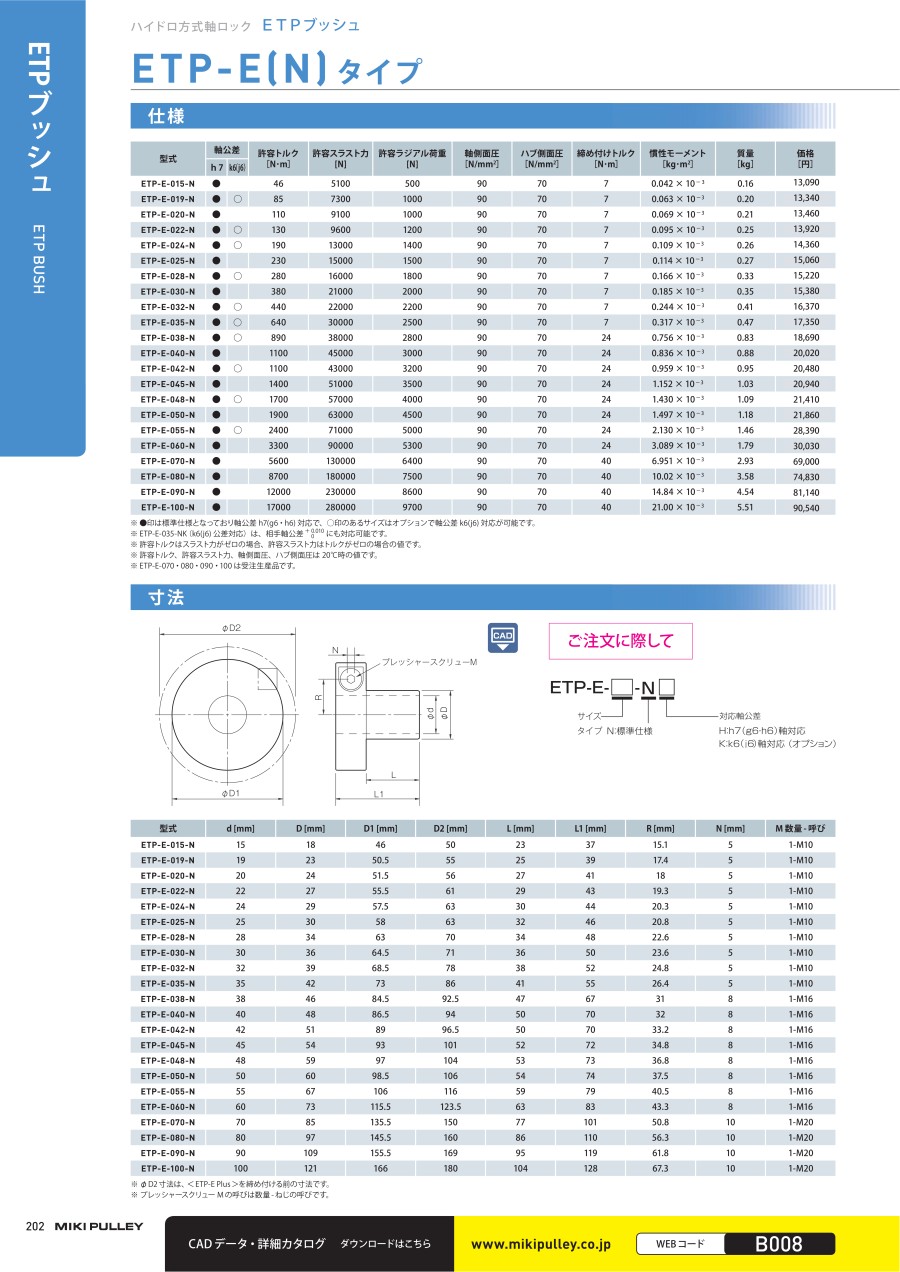

ETP-E〔N〕タイプ

ETP-E Plusモデルの標準タイプです。

型番	軸公差		許容トルク［N・m］	許容スラスト力［N］	許容ラジアル荷重［N］	軸側面圧［N/mm²］	ハブ側面圧［N/mm²］	締め付けトルク［N・m］	慣性モーメント［kg・m²］	質量［kg］
型番	h7	k（6j6）	許容トルク［N・m］	許容スラスト力［N］	許容ラジアル荷重［N］	軸側面圧［N/mm²］	ハブ側面圧［N/mm²］	締め付けトルク［N・m］	慣性モーメント［kg・m²］	質量［kg］
ETP-E-015-N	●	-	46	5100	500	90	70	7	0.042 × 10^-3	0.16
ETP-E-019-N	●	○	85	7300	1000	90	70	7	0.063 × 10^-3	0.20
ETP-E-020-N	●	-	110	9100	1000	90	70	7	0.069 × 10^-3	0.21
ETP-E-022-N	●	○	130	9600	1200	90	70	7	0.095 × 10^-3	0.25
ETP-E-024-N	●	○	190	13000	1400	90	70	7	0.109 × 10^-3	0.26
ETP-E-025-N	●	-	230	15000	1500	90	70	7	0.114 × 10^-3	0.27
ETP-E-028-N	●	○	280	16000	1800	90	70	7	0.166 × 10^-3	0.33
ETP-E-030-N	●	-	380	21000	2000	90	70	7	0.185 × 10^-3	0.35
ETP-E-032-N	●	○	440	22000	2200	90	70	7	0.244 × 10^-3	0.41
ETP-E-035-N	●	-	640	30000	2500	90	70	7	0.317 × 10^-3	0.47
ETP-E-038-N	●	○	890	38000	2800	90	70	24	0.756 × 10^-3	0.83
ETP-E-040-N	●	-	1100	45000	3000	90	70	24	0.836 × 10^-3	0.88
ETP-E-042-N	●	○	1100	43000	3200	90	70	24	0.959 × 10^-3	0.95
ETP-E-045-N	●	-	1400	51000	3500	90	70	24	1.152 × 10^-3	1.03
ETP-E-048-N	●	○	1700	57000	4000	90	70	24	1.430 × 10^-3	1.09
ETP-E-050-N	●	-	1900	63000	4500	90	70	24	1.497 × 10^-3	1.18
ETP-E-055-N	●	○	2400	71000	5000	90	70	24	2.130 × 10^-3	1.46
ETP-E-060-N	●	-	3300	90000	5300	90	70	24	3.089 × 10^-3	1.79

※ 軸公差h7（g6・h6）対応サイズは、●印で表記しています。また、k6（j6）対応サイズについては○印表記のあるサイズのみのオプション対応です。ご注意ください。
※ 許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。
※ 許容トルク、許容スラスト力、軸側面圧、ハブ側面圧は20℃時の値です。

ETP-E〔C〕タイプ

本体やプレッシャースクリューなどに無電解ニッケルめっきを施した簡易防せい仕様です。

型番	軸公差		許容トルク［N・m］	許容スラスト力［N］	許容ラジアル荷重［N］	軸側面圧［N/mm²］	ハブ側面圧［N/mm²］	締め付けトルク［N・m］	慣性モーメント［kg・m²］	質量［kg］
型番	h7	k（6j6）	許容トルク［N・m］	許容スラスト力［N］	許容ラジアル荷重［N］	軸側面圧［N/mm²］	ハブ側面圧［N/mm²］	締め付けトルク［N・m］	慣性モーメント［kg・m²］	質量［kg］
ETP-E-015-C	●	-	34	3800	500	90	70	7	0.042 × 10^-3	0.16
ETP-E-019-C	●	○	63	5400	1000	90	70	7	0.063 × 10^-3	0.20
ETP-E-020-C	●	-	82	6800	1000	90	70	7	0.069 × 10^-3	0.21
ETP-E-022-C	●	○	97	7200	1200	90	70	7	0.095 × 10^-3	0.25
ETP-E-024-C	●	○	142	9700	1400	90	70	7	0.109 × 10^-3	0.26
ETP-E-025-C	●	-	172	11200	1500	90	70	7	0.114 × 10^-3	0.27
ETP-E-028-C	●	○	210	12000	1800	90	70	7	0.166 × 10^-3	0.33
ETP-E-030-C	●	-	285	15000	2000	90	70	7	0.185 × 10^-3	0.35
ETP-E-032-C	●	○	330	16000	2200	90	70	7	0.244 × 10^-3	0.41
ETP-E-035-C	●	-	480	22000	2500	90	70	7	0.317 × 10^-3	0.47
ETP-E-038-C	●	○	667	28000	2800	90	70	24	0.756 × 10^-3	0.83
ETP-E-040-C	●	-	825	33000	3000	90	70	24	0.836 × 10^-3	0.88
ETP-E-042-C	●	○	825	32000	3200	90	70	24	0.959 × 10^-3	0.95
ETP-E-045-C	●	-	1050	38000	3500	90	70	24	1.152 × 10^-3	1.03
ETP-E-048-C	●	○	1275	42000	4000	90	70	24	1.430 × 10^-3	1.09
ETP-E-050-C	●	-	1425	47000	4500	90	70	24	1.497 × 10^-3	1.18
ETP-E-055-C	●	○	1800	53000	5000	90	70	24	2.130 × 10^-3	1.46
ETP-E-060-C	●	-	2475	67000	5300	90	70	24	3.089 × 10^-3	1.79

ハブ最小外径一覧表

ハブに作用する応力値が高い場合ハブが変形することがありますので、次表のハブ最小外径一覧表から適切な外径寸法で設計してください。

外形図

φDmin（単位：mm）

ETP-E Plus サイズ	ハブ側面圧［N/mm²］	材料の降伏点応力δ0.2［Ｎ/mm²］
		150	180	210	230	250	280	300	350	400	450
		FC250	FC300	FC350	-	FCD400	-	FCD450	FCD500	FCD600	FCD700
		-	SS330	SS400	-	SS490	-	-	-	-	-
		-	SC360	SC410	SC450	SC480	-	-	-	-	-
		-	FCMB310	FCMB360	S10C	S20C	S30C	S35C	S45C	S55C	-
		-	-	-	SF440	SF490	SF540	SF590	-	-	-
		-	-	SUS304	-	-	SUS201	-	SUS410	SUS403	SUS420
15	70	30	28	26	25	24	24	24	24	24	24
19	70	39	35	33	32	31	30	30	30	30	30
20	70	40	37	34	33	32	32	32	32	32	32
22	70	45	41	39	37	36	36	36	36	36	36
24	70	49	44	42	40	39	38	38	38	38	38
25	70	50	46	43	42	40	39	39	39	39	39
28	70	57	52	49	47	46	45	45	45	45	45
30	70	60	55	51	50	48	47	47	47	47	47
32	70	65	59	56	54	52	51	51	51	51	51
35	70	70	64	60	58	56	55	55	55	55	55
38	70	77	70	66	63	62	60	60	60	60	60
40	70	80	73	68	66	64	63	63	63	63	63
42	70	85	77	73	70	68	67	67	67	67	67
45	70	90	82	77	74	72	71	71	71	71	71
48	70	98	89	84	81	79	77	77	77	77	77
50	70	100	91	85	83	80	78	78	78	78	78
55	70	112	102	95	92	90	88	88	88	88	88
60	70	122	111	104	100	98	95	95	95	95	95
70	70	141	129	121	117	114	111	111	111	111	111
80	70	161	147	138	133	130	127	127	127	127	127
90	70	181	165	155	150	146	142	142	142	142	142
100	70	201	183	172	166	162	158	158	158	158	158

規格表

ETP-E〔N〕タイプ

型番	d ［mm］	D ［mm］	D1 ［mm］	D2 ［mm］	L ［mm］	L1 ［mm］	R ［mm］	N ［mm］	M 数量-呼び
ETP-E-015-N	15	18	46	50	23	37	15.1	5	1-M10
ETP-E-019-N	19	23	50.5	55	25	39	17.4	5	1-M10
ETP-E-020-N	20	24	51.5	56	27	41	18	5	1-M10
ETP-E-022-N	22	27	55.5	61	29	43	19.3	5	1-M10
ETP-E-024-N	24	29	57.5	63	30	44	20.3	5	1-M10
ETP-E-025-N	25	30	58	63	32	46	20.8	5	1-M10
ETP-E-028-N	28	34	63	70	34	48	22.6	5	1-M10
ETP-E-030-N	30	36	64.5	71	36	50	23.6	5	1-M10
ETP-E-032-N	32	39	68.5	78	38	52	24.8	5	1-M10
ETP-E-035-N	35	42	73	86	41	55	26.4	5	1-M10
ETP-E-038-N	38	46	84.5	92.5	47	67	31	8	1-M16
ETP-E-040-N	40	48	86.5	94	50	70	32	8	1-M16
ETP-E-042-N	42	51	89	96.5	50	70	33.2	8	1-M16
ETP-E-045-N	45	54	93	101	52	72	34.8	8	1-M16
ETP-E-048-N	48	59	97	104	53	73	36.8	8	1-M16
ETP-E-050-N	50	60	98.5	106	54	74	37.5	8	1-M16
ETP-E-055-N	55	67	106	116	59	79	40.5	8	1-M16
ETP-E-060-N	60	73	115.5	123.5	63	83	43.3	8	1-M16

※ φD2 寸法は、＜ETP-E Plus ＞を締め付ける前の寸法です。
※ プレッシャースクリューM の呼びは数量- ねじの呼びです。

ETP-E〔C〕タイプ

型番	d ［mm］	D ［mm］	D1 ［mm］	D2 ［mm］	L ［mm］	L1 ［mm］	R ［mm］	N ［mm］	M 数量-呼び
ETP-E-015-C	15	18	46	50	23	37	15.1	5	1-M10
ETP-E-019-C	19	23	50.5	55	25	39	17.4	5	1-M10
ETP-E-020-C	20	24	51.5	56	27	41	18	5	1-M10
ETP-E-022-C	22	27	55.5	61	29	43	19.3	5	1-M10
ETP-E-024-C	24	29	57.5	63	30	44	20.3	5	1-M10
ETP-E-025-C	25	30	58	63	32	46	20.8	5	1-M10
ETP-E-028-C	28	34	63	70	34	48	22.6	5	1-M10
ETP-E-030-C	30	36	64.5	71	36	50	23.6	5	1-M10
ETP-E-032-C	32	39	68.5	78	38	52	24.8	5	1-M10
ETP-E-035-C	35	42	73	86	41	55	26.4	5	1-M10
ETP-E-038-C	38	46	84.5	92.5	47	67	31	8	1-M16
ETP-E-040-C	40	48	86.5	94	50	70	32	8	1-M16
ETP-E-042-C	42	51	89	96.5	50	70	33.2	8	1-M16
ETP-E-045-C	45	54	93	101	52	72	34.8	8	1-M16
ETP-E-048-C	48	59	97	104	53	73	36.8	8	1-M16
ETP-E-050-C	50	60	98.5	106	54	74	37.5	8	1-M16
ETP-E-055-C	55	67	106	116	59	79	40.5	8	1-M16
ETP-E-060-C	60	73	115.5	123.5	63	83	43.3	8	1-M16

※ φD2 寸法は、＜ETP-E Plus ＞を締め付ける前の寸法です。
※ プレッシャースクリューM の呼びは数量- ねじの呼びです。

使用例

金型固定軸とインデックス供給部の軸締結にETPブッシュ。ボルト1本での締結により、調整時間の大幅な短縮が可能に。

ETPブッシュの使用例1

ETPブッシュの使用例2

ハイドロ方式軸ロック ETPブッシュの動作原理

ETP-EXPRESS Plus（ETPブッシュ）【三木プーリ】の商品説明動画(動作原理）

ETP-E Plusモデル動作原理

ハイドロ式とメカ式の比較

商品特長詳細

軸方向・回転方向での位置決めが任意に行え、正確な同期調節が必要とされる装置への取り付けが容易。

軸に対してラジアル方向から締結できるように設計できるので省スペース設計ができ、低慣性でコンパクト・軽量な設計に寄与。

面圧は軸側・ハブ側とも均一なので、ハブの外径を小さくしても、高い同心度が保持される。そのため、高速回転で使用する場合でも、遠心力によるアンバランスを小さくすることが可能。

数本のボルトを規定のトルクで締め付けるだけで、確実な取り付けが行える。
※軸・ハブに対する適切な面圧で確実に固定するために、軸とハブが完全に接触するように取り付けてください。

性能・試験情報

取り付け軸公差と取り付けハブ公差および表面粗さ

型番	取り付け軸公差	取り付けハブ公差	表面粗さ
ETP-E-□-NH・CH	h7（g6・h6）	H7	25S（中心線平均粗さ6.3a以下）
ETP-E-□-NK・CK	k6（j6）	H7	25S（中心線平均粗さ6.3a以下）

使用雰囲気温度範囲

型番	使用雰囲気温度範囲［℃］
ETP-E-□-N	-30～85
ETP-E-□-C	-30～85

同心度とバランス

型番	同心度[mm]	バランス[g・mm/kg]
ETP-E-□-N	0.02	150
ETP-E-□-C	0.02	150

着脱回数

着脱回数を満足するためには、プレッシャースクリューへの異物の付着を防ぎ、モリブデン系、シリコン系、フッ素系の減摩剤などを含んだオイルやグリース類が常にプレッシャースクリュー表面に塗布された状態を保ってください。
また、必ずトルクレンチを使用し、トルク変動の大きいインパクトレンチなどは使用しないでください。

型番	着脱回数［回］
ETP-E-015-N～035-N	3000
ETP-E-038-N～060-N	2000
ETP-E-070-N～100-N	750

型番	着脱回数［回］
ETP-E-015-C～035-C	1500
ETP-E-038-C～060-C	1000

スリーブの変形により取り外し不可能になるキー溝形状

＜ETP-E Plus＞は、下図のように軸およびハブにキー溝が付いている場合は、使用ができません。なお、キー溝付きに使用する場合は、金属用エポキシパテなどで加工済みのキー溝を完全に埋め、整形していただくことで使用が可能となります。

キー溝形状

端部の許容範囲

＜ETP-E Plus＞の性能は、軸側基準寸法Lsおよびハブ側基準寸法Lhに対し、軸およびハブが全長にわたり作用している場合のものです。したがって、軸およびハブは基準寸法に対し全長にわたり作用するよう設計してください。設計上、軸・ハブの長さが制限される場合は、下図S寸法以下になるようにしてください。S寸法を超えた場合は、スリーブ端部に応力が集中し、スリーブが変形し取り外しが不可能となります。

寸法図

ETP-E Plus サイズ	S［mm］
15	2
19	2
20	2
22	3
24	3
25	3
28	4
30	4
32	4
35	4
38	5
40	5
42	5
45	5
48	5
50	5
55	5
60	5
70	8
80	8
90	8
100	8

取り付け

1.軸およびハブ内径面のさび・ほこり・油分などを除去してください。また、同様に＜ETP-E Plus＞の表面に付着している防せい油・ごみなども、布などでふきとってください。特に、摩擦係数に著しく影響を及ぼすモリブデン系、シリコン系、フッ素系の減摩剤などを含んだオイルやグリース類は絶対に付着させないでください。
2.＜ETP-E Plus＞をハブに添えて、軸に取り付けてください。軸とハブの正確な位置決めが必要な場合は、プレッシャースクリューの締め込み前に双方の位置を調整してください。その際、＜ETP-E Plus＞を軸およびハブに組み込むまでは、絶対にプレッシャースクリューを締め込まないでください。
3.トルクレンチを使用し、プレッシャースクリューを所定のトルクで締め付けてください。

取り外し

1.＜ETP-E Plus＞にトルク、スラスト力などがかかっていないか、また軸、ハブの自重がかかり落下などによる危険がないかなどの安全を確認してから作業を始めてください。＜ETP-E Plus＞にはセルフロッキング機構はありません。プレッシャースクリューをゆるめることにより締結力が瞬時に解除されます。
2.プレッシャースクリューは締結が解放されるまでゆるめてください。プレッシャースクリューは、ゆるめるだけとして、取り外さないでください。

注意・禁止事項

※ プレッシャースクリューをゆるめるときは、製品・軸・ハブの回転や落下に注意してください。プレッシャースクリューをゆるめて圧力が解放されると、締結が瞬時に解除されますので、このとき製品が回転方向や軸方向に簡単に動きます。特に落下する方向に人や物があると、けがや事故の原因となります。
※ プレッシャースクリューの締め付けは、校正したトルクレンチを正しく取り扱い、指定の締め付けトルクで固定してください。プレッシャースクリューが正しく締め付けられていない場合は、ゆるみが発生します。このゆるみが原因で圧力が解放されると動力伝達が停止します。さらに製品が落下すると、けがや事故の原因となります。
※ 悪影響をおよぼす環境では使用できません。乾式用のため、水や油脂類を付着させないでください。使用雰囲気温度は-30～+85°Cです。少量でも水や油や薬品がかかる、腐食性が強い、極度な高温低温、ほこりがかかる、結露する、風雨にさらされる、大きな振動・衝撃がかかる場所などは、製品の損傷や性能劣化の原因となります。
※ 本製品は完成品です。製品の分解・改造・追加工などは絶対にしないでください。お客様が独断で製品の分解・改造・追加工などを行った場合、さらにそれが要因で製品の損傷や性能劣化またはけがや事故が生じた場合、弊社は品質保証および損害補償をいたしません。
※ 軸およびハブにキー溝が付いている場合は、使用できません。製品がキー溝部分で変形して元にもどりません。取り外しができなくなります。なおキー溝を完全に埋めて丸軸になるように整形すれば使用可能となります。
※ 製品に設けているプレッシャースクリュー以外は使用できません。あらかじめ製品に設けられているプレッシャースクリュー以外を使用すると、取り付け状態を悪化させ事故の原因となります。
※ プレッシャースクリューには接着剤などのゆるみ止めは使用できません。正しく締め付けることができないので、性能が発揮できなくなります。さらに取り外しもできなくなります。
※ 取り付け軸およびハブの公差、表面粗さは指定値に仕上げてください。指定以外の公差、表面粗さは、スリップが生じるなど性能が発揮されない恐れがあります。
※ 軸およびハブは、製品の全長にわたり作用するようにしてください。作用していない箇所で製品が変形して、取り外しができなくなります。
※ 軸およびハブ内径面のさび・ほこり・油分などを除去してください。また製品の表面に付着している防せい油・ごみなども、布などでふきとってください。スリップが生じるなど性能が発揮されません。特に摩擦係数に著しく影響を及ぼすモリブデン系、シリコン系、フッ素系の減摩剤などを含んだオイルやグリース類は絶対に付着させないでください。

モデル紹介

選定サポート情報

モデル・タイプ	本体材質	表面処理	適応軸径 [mm]	最大許容トルク [N]	最大許容スラスト力 [N]	使用雰囲気温度 [℃]	同心度 [mm]
ETP-E N	SCM435 相当（一部SCM420相当）	-	15～100	17000	280000	-30～85	0.02
ETP-E C	SCM435 相当	無電解Niめっき	15～60	2475	67000	-30～85	0.02
ETP-T	SCM415 相当（一部SCM420相当）	-	15～100	18000	360000	-30～110	0.006
ETP-T C	SCM415 相当（一部SCM420相当）	無電解Niめっき	15～60	3000	99750	-30～110	0.006
ETP-A	SCM415 相当（一部SCM420相当）	-	15～100	15500	310000	-30～85	0.05
ETP-A B	SCM415 相当（一部SCM420相当）	-	15～100	15500	310000	-30～85	0.05
ETP-A C	SCM415 相当	無電解Niめっき	15～50	1426	53000	-30～85	0.05
ETP-A S	SCM415 相当	-	19～50	1000	40000	-30～85	0.05
ETP-A R	SUS630 相当	-	15～50	1550	62000	-30～85	0.05
ETP-H	SMn420 相当	-	50～220	273000	2485000	-40～150	0.02

型番リスト

表示件数

型番

軸穴径

(mm)

許容トルク範囲

(N・m)

表面処理

ボス径

(mm)

許容トルク

(N・m)

許容スラスト荷重範囲

(kN)

全長

(mm)

外径

(mm)

対応軸公差

RoHS?

最小発注数量

15	20.1～50.0	無電解ニッケル	18	34	3.8	37	50	h7(g6・h6)	10	1個
15	20.1～50.0	なし	18	46	5.1	37	50	h7(g6・h6)	10	1個
19	70.1～100.0	なし	23	85	7.3	39	55	h7(g6・h6)	10	1個
19	70.1～100.0	なし	23	85	7.3	39	55	k6	10	1個
20	70.1～100.0	無電解ニッケル	24	82	6.8	41	56	h7(g6・h6)	10	1個
20	100.1～150.0	なし	24	110	9.1	41	56	h7(g6・h6)	10	1個
22	70.1～100.0	無電解ニッケル	27	97	7.2	43	61	h7(g6・h6)	10	1個
22	100.1～150.0	なし	27	130	9.6	43	61	h7(g6・h6)	10	1個
22	100.1～150.0	なし	27	130	9.6	43	61	k6	10	1個
24	150.1～200.0	なし	29	190	13	44	63	h7(g6・h6)	10	1個
24	150.1～200.0	なし	29	190	13	44	63	k6	10	1個
25	150.1～200.0	無電解ニッケル	30	172	11.2	46	63	h7(g6・h6)	10	1個
25	200.1～300.0	なし	30	230	15	46	63	h7(g6・h6)	10	1個
28	200.1～300.0	無電解ニッケル	34	210	12	48	70	h7(g6・h6)	10	1個
28	200.1～300.0	なし	34	280	16	48	70	h7(g6・h6)	10	1個
28	200.1～300.0	なし	34	280	16	48	70	k6	10	1個
30	200.1～300.0	無電解ニッケル	36	285	15	50	71	h7(g6・h6)	10	1個
30	300.1～500.0	なし	36	380	21	50	71	h7(g6・h6)	10	1個
32	300.1～500.0	無電解ニッケル	39	330	16	52	78	h7(g6・h6)	10	1個
32	300.1～500.0	なし	39	440	22	52	78	h7(g6・h6)	10	1個
32	300.1～500.0	なし	39	440	22	52	78	k6	10	1個
35	500.1～700.0	なし	42	640	30	55	86	h7(g6・h6)	10	1個
38	700.1～1000.0	なし	46	890	38	67	92.5	h7(g6・h6)	10	1個
38	700.1～1000.0	なし	46	890	38	67	92.5	k6	10	1個
40	700.1～1000.0	無電解ニッケル	48	825	33	70	94	h7(g6・h6)	10	1個
40	1000.1～3000.0	なし	48	1100	45	70	94	h7(g6・h6)	10	1個
42	1000.1～3000.0	なし	51	1100	43	70	96.5	h7(g6・h6)	10	1個
42	1000.1～3000.0	なし	51	1100	43	70	96.5	k6	10	1個
45	1000.1～3000.0	なし	54	1400	51	72	101	h7(g6・h6)	10	1個
48	1000.1～3000.0	なし	59	1700	57	73	104	h7(g6・h6)	10	1個
48	1000.1～3000.0	なし	59	1700	57	73	104	k6	10	1個
50	1000.1～3000.0	無電解ニッケル	60	1425	47	74	106	h7(g6・h6)	10	1個
50	1000.1～3000.0	なし	60	1900	63	74	106	h7(g6・h6)	10	1個
55	1000.1～3000.0	なし	67	2400	71	79	116	h7(g6・h6)	10	1個
55	1000.1～3000.0	なし	67	2400	71	79	116	k6	10	1個
60	3000.1～10000.0	なし	73	3300	90	83	123.5	h7(g6・h6)	10	1個

通常単価(税別) (税込単価)	通常出荷日

16,547円 ( 18,202円 )	19日目
12,480円 ( 13,728円 )	在庫品1日目当日出荷可能
13,132円 ( 14,445円 )	11日目
12,817円 ( 14,099円 )	17日目
18,218円 ( 20,040円 )	19日目
13,699円 ( 15,069円 )	11日目
18,331円16,497円 ( 18,147円 )	17日目
13,799円 ( 15,179円 )	11日目
13,799円 ( 15,179円 )	19日目
14,237円 ( 15,661円 )	11日目
14,237円 ( 15,661円 )	19日目
20,353円 ( 22,388円 )	19日目
15,056円 ( 16,562円 )	在庫品1日目当日出荷可能
19,835円 ( 21,819円 )	19日目
14,298円 ( 15,728円 )	19日目
14,298円 ( 15,728円 )	19日目
19,843円17,858円 ( 19,644円 )	19日目
14,299円 ( 15,729円 )	11日目
21,126円19,013円 ( 20,914円 )	19日目
18,244円 ( 20,068円 )	19日目
18,244円16,419円 ( 18,061円 )	17日目
18,450円16,974円 ( 18,671円 )	11日目
19,866円17,879円 ( 19,667円 )	14日目
19,866円17,879円 ( 19,667円 )	19日目
25,532円22,978円 ( 25,276円 )	17日目
21,279円 ( 23,407円 )	11日目
21,140円19,026円 ( 20,929円 )	11日目
21,140円19,026円 ( 20,929円 )	19日目
22,690円 ( 24,959円 )	11日目
22,543円20,288円 ( 22,317円 )	11日目
22,543円20,288円 ( 22,317円 )	19日目
27,099円24,389円 ( 26,828円 )	17日目
22,565円 ( 24,822円 )	14日目
28,428円25,585円 ( 28,144円 )	14日目
28,428円25,585円 ( 28,144円 )	19日目
28,528円26,245円 ( 28,870円 )	14日目

詳細情報

基本情報

基本情報

パスカルの原理を利用した、簡単・高精度な摩擦締結継手。
【特長】
・軸とハブの結合をパスカルの原理を利用したハイドロ方式で実現し、キー結合による欠点や難点を一挙に解決。
・軸とハブの加工公差は一般的なはめあい公差で特別な仕上げが必要なく、回転方向、軸方向いずれの位置決めも自由に行える。
・さらにハイドロ方式独自のボルト1本締めが作業工数を大幅に削減。
・しかも同心度は0.02mmとすぐれているので、高精度が必要で着脱頻度の高いところに最適。
・ラジアル方向から締め付ける構造なので作業スペースを取らない。
【用途】
・工作機械、ポンプ、成型機、印刷機械、パレタイジングロボット、各種治工具。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

三木プーリ
ETP-TECHNO（ETPブッシュ）
軸とハブの締結をボルト1本で簡単・迅速に行えます。しかも同心度は0.006mmと優れているので、高精度が必要で着脱頻度の高いところに最適です。
三木プーリ
ETP-CLASSIC（ETPブッシュ）
メカ式締結要素と比較してボルト本数が少なく、着脱の簡素化になります。同心度は0.05mmと比較的精度の高い取り付けが可能です。
ミスミ
メカロック高トルク対応ストレートタイプ
ストレートタイプに対して軸方向長さを延長し、より高負荷に対応可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ETP-EXPRESS Plus（ETPブッシュ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q軸・ハブにキー溝がありますが使用できますか？

金属用エポキシパテなどで加工済みのキー溝を完全に埋め、整形していただくことで使用可能となります。キー溝が付いたままでの使用は、仕様値を満足しない上、スリーブが変形して取り外しができなくなる恐れがあります。

Q軸・ハブがスリーブの全長にかからない場合でも使用できますか？

スリーブと軸・ハブが接触しない部分はスリーブの変形が規制されないため、変形量が大きくなってしまいスリーブが塑性変形してしまったり、十分な摩擦力が得られず仕様値を満足しないなどの問題が発生します。端部の許容範囲については、各モデルごとの設計上の確認事項・端部の許容範囲に記載してありますので、ご参照ください。

Qスラスト荷重がかかる場合でも許容トルクを伝えられますか？

記載されている許容トルク、許容スラスト力は、それぞれが単独に作用した場合の最大許容値です。トルクとスラスト力が同時にかかる場合には、合成負荷を求め、許容トルク以下となることを確認してください。

その他のよくあるご質問（1件）を見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 ETP-EXPRESS Plus（ETPブッシュ）	キーレスブッシングスタンダードタイプ（センタリング機能付）	メカロック高トルク伝達タイプ	メカロックストレートタイプ	クランプエレメント SCE250形	クランプエレメント SCE201形
メーカー	三木プーリ	CAPT（シー・エー・ピー・ティ）	ミスミ	ミスミ	産機	産機
通常価格	12,480円-	1,861円	6,410円 -	3,210円 -	4,094円 -	5,776円 -
通常出荷日	在庫品1日目〜	6日目〜	在庫品1日目	在庫品1日目	4日目〜	在庫品1日目〜
種類	油圧式	フランジ付	スタンダードタイプ	ストレートタイプ	ナット締付	-
センタリング	あり	あり	センタリング機能付	なし	なし	あり
本体材質	スチール	S45C	クロムモリブデン鋼	S45C	スチール	スチール
締結方式	ハイドロ方式	メカ式(くさび式)	メカ式(くさび式)	メカ式(くさび式)	メカ式(くさび式)	メカ式(くさび式)
締付ボルト数	1本	1本	複数本	複数本	1本	複数本
