丸型ノンブレン NVシリーズ

外形図

NV1S-A Type

NV1S-B Type

製品仕様

1.上下（又は片方）をボルトで固定するタイプ。
2.低負荷での使用も可能。（推奨はしない。なるべく負荷が掛かった状態で使う。）
3.「片面座金タイプ（B型）」なら床などの平面に直接取り付け出来る。

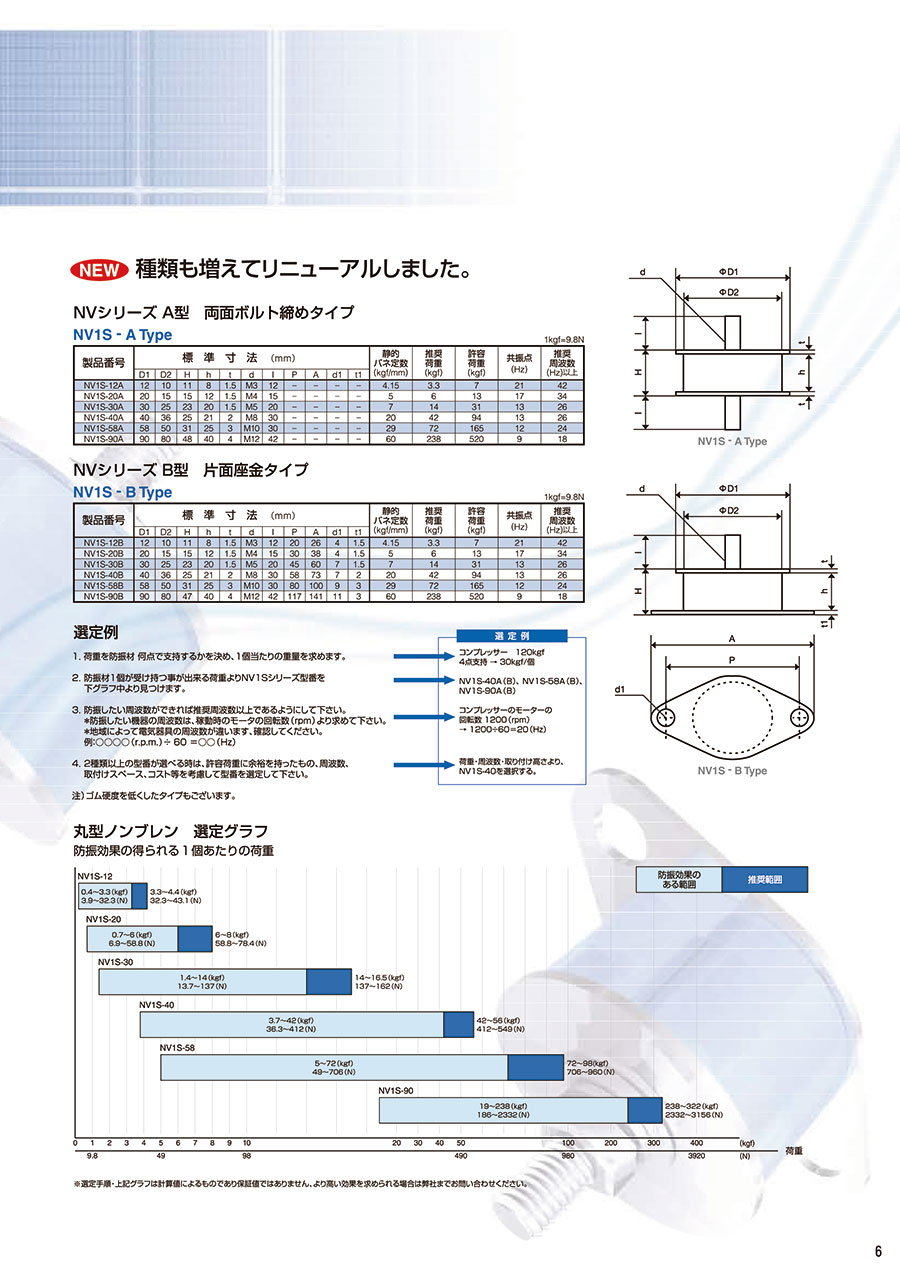

規格表

NVシリーズA型 両面ボルト締めタイプ

NVシリーズB型 片面座金タイプ

使用方法・使用事例

取付け方法について

※本体（エラストマー部分）に"ねじれ"の無いように取り付ける。
（本体が破損する恐れがある。）
ノンブレンには取り付け時のねじれを防止するために、六角穴を標準装備。
取り付け時には、この六角穴に六角レンチ等を差し込み、本体を固定することにより、ねじれることなく、しっかりと固定できる。



商品特長詳細



選定サポート情報

1.荷重を防振材何点で支持するかを決め、1個当たりの重量を求める。
2.防振材１個が受け持つことができる荷重よりNV１Sシリーズ型番を下グラフ中より見つける。
3.防振したい周波数ができれば推奨周波数以上であるようにしてください。
*防振したい機器の周波数は、稼働時のモータの回転数（rpm）より求めてください。
*地域によって電気器具の周波数が違うため、確認してください。
4.2種類以上の型番が選べるときは、許容荷重に余裕を持ったもの、周波数、取付スペース、コスト等を考慮して型番を選定してください。

選定サポート情報

防振効果の得られる1個あたりの荷重

※選定手順・上記グラフは計算値によるものであり保証値ではない。
