ローパンタリフト TL型（中・重荷重）
- 通常単価(税別)
- 282,845円
- 税込単価
- 311,130円
通常出荷日：19日目
・空気バネにより直接テーブルを押し上げる構造のためパンタアームにかかる負荷は少なく安定した推力。・構造...
詳細を確認- メーカーのカタログ定価改定により、19年9月1日から一部商品の価格が変更となります。
価格改定がある商品は19年9月1日よりWOS（弊社WEB見積・注文ページ）にメッセージを掲載いたしますのでご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
TL-3-150の仕様・寸法情報
種類
昇降
最大許容荷重(kgf)
301～500
ローラ
なし
荷重(内圧0.5MPa)/許容積載質量(kgf)
400
ストローク/上昇距離(mm)
150
-
-
商品情報
外形図
ボトルストッパータイプ
該当型番：TL-1-50、TL-2-50、TL-3-50、TL-3-100
チェーンストッパータイプ
該当型番：TL-8-80、TL-2-100、TL-2-150、TL-3-150
製品仕様
- 低床型・高耐荷重対応・空圧式リフト
- 装置全体をコンパクトにまとめたい時。
- 防爆仕様設備に最適です。
- 各種装置のリフトアップ機器としてご利用ください。
偏荷重テストデータ
- 使用ユニットTL-2-100型
ローパンタリフト上昇.下降テストレポート
- 使用ユニットTL-2-100 ※圧力0.5MPa
- 上昇時間は、エアー源0.9MPaから本体迄約15M（φ10×6.5ホース）の時のデーターです。
注）上昇時間はエアーチューブの大きさ及び、エアー源迄の距離により極端に変化しますのでご注意ください。
規格表
注意・禁止事項
ご使用上注意事項
- 積載質量はエアー圧0.5MPaで全面均等荷重時の値です。
- 空気バネ及び本体各部の耐久性のためにエアー圧力は実際の積載質量に見合う、リフトアップ可能なエアー圧力に設定してご使用ください。
- サイクル上問題なければ、急激な上昇は耐久性に影響しますので避けてください。
- ローパンタリフト上昇点検時は必ず下降止めストッパーを入れて点検作業を行ってください。
詳細情報
基本情報
・空気バネにより直接テーブルを押し上げる構造のためパンタアームにかかる負荷は少なく安定した推力。
・構造が簡単でメンテナンスが容易。
・上面テーブルに追加工可能。
・垂直上下移動タイプ。
ご注意
- メーカーのカタログ定価改定により、19年9月1日から一部商品の価格が変更となります。
価格改定がある商品は19年9月1日よりWOS（弊社WEB見積・注文ページ）にメッセージを掲載いたしますのでご確認ください。

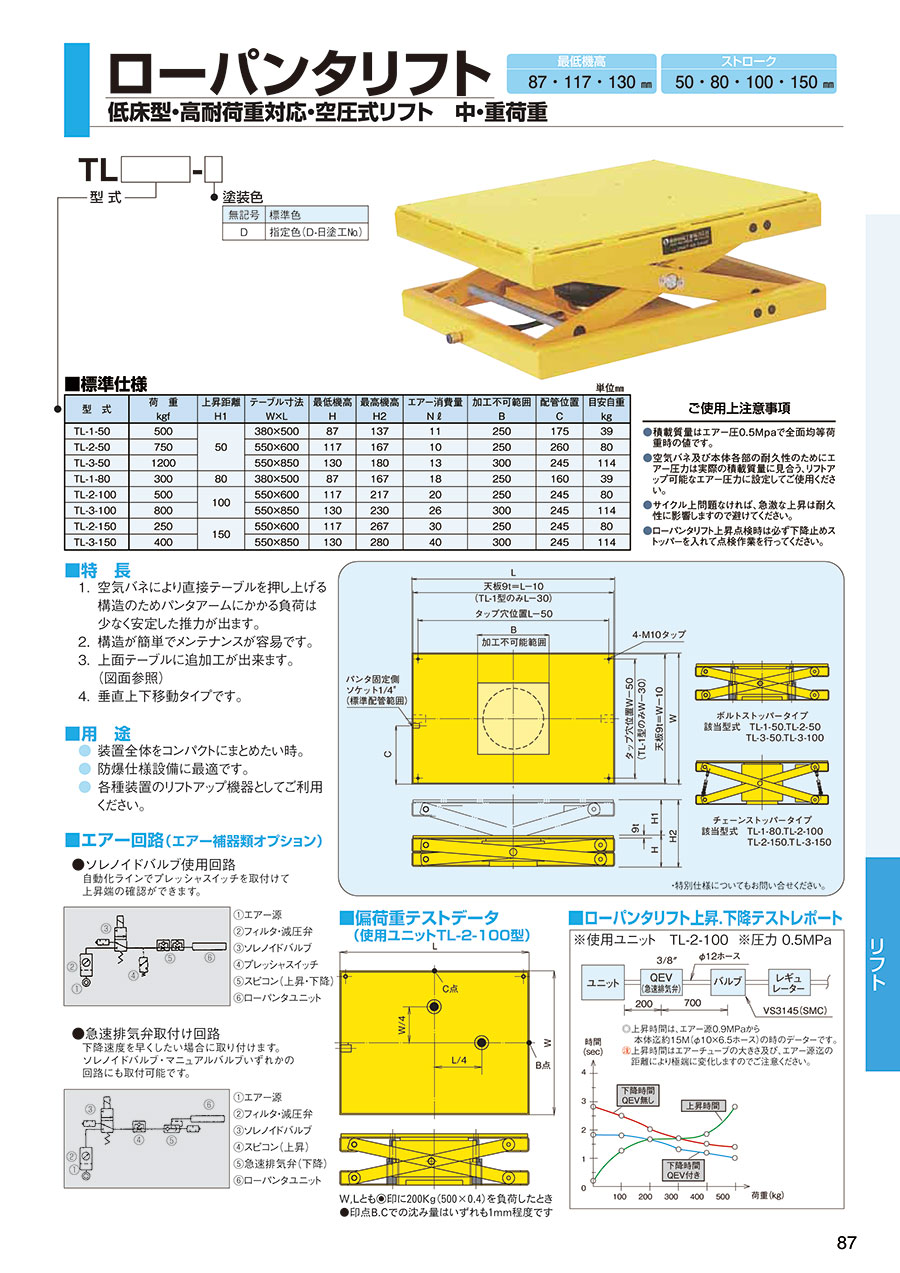

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。ローパンタリフト TL型（中・重荷重）の型番TL-3-150のページです。
型番TL-3-150に関する仕様情報を記載しております。
