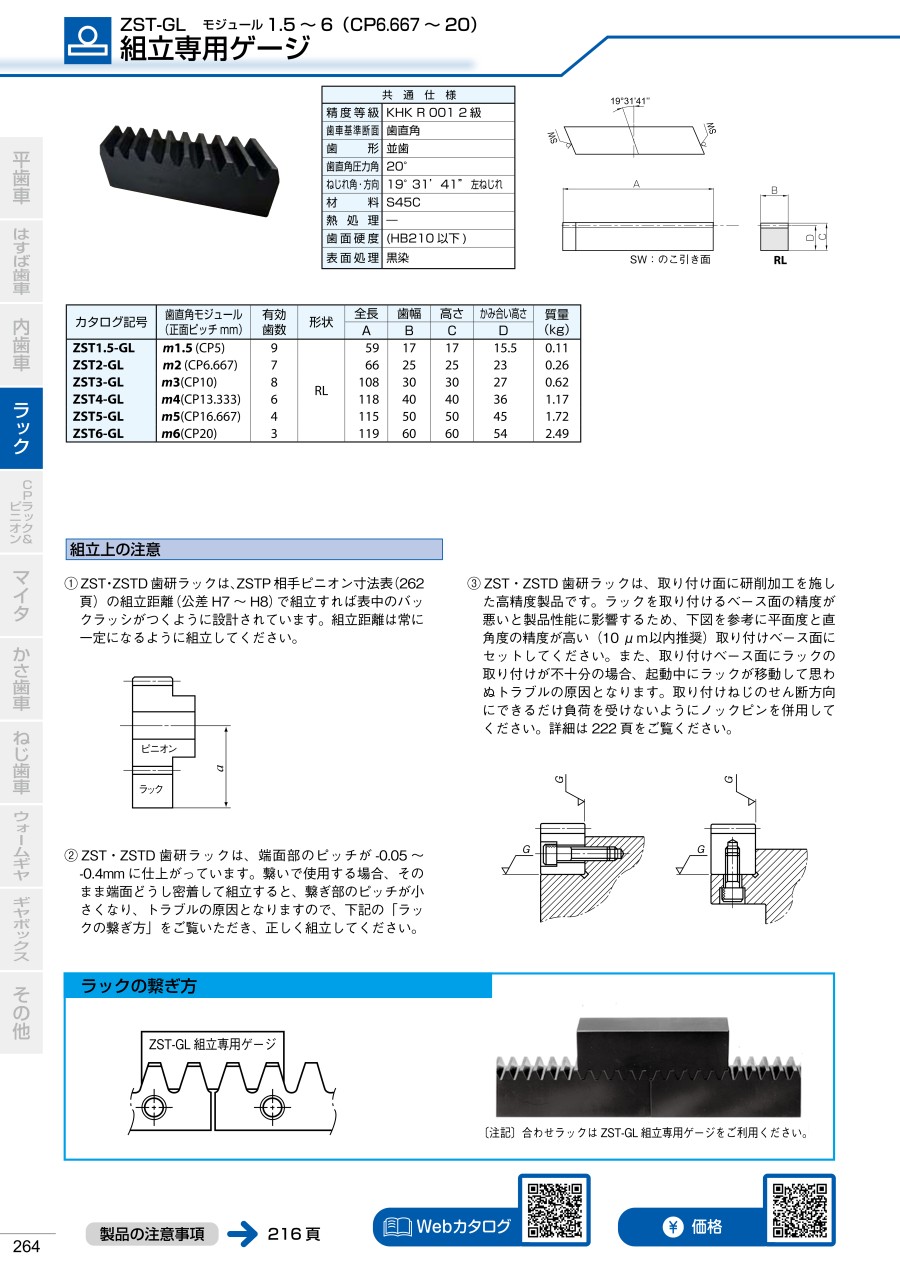

ZST-GL 組立専用ゲージ

外形図

RL
SW：のこ引き面

製品仕様

共通仕様

規格表

使用例

ラックの繋ぎ方

［注記］合わせラックはZST-GL 組立専用ゲージをご利用ください。

注意・禁止事項

製品特性上の注意

（1）本製品はZST・ZSTD・SRHEFヘリカルラックの組立専用ゲージです。

組立上の注意

（1）ZST・ZSTD歯研ラックは、ZSTP相手ピニオン寸法表の組立距離（公差H7～H8）で組立すれば表中のバックラッシがつくように設計されています。組立距離は常に一定になるように組立してください。

（2）ZST・ZSTD歯研ラックは、端面部のピッチが-0.05～-0.4mmに仕上がっています。繋いで使用する場合、そのまま端面どうし密着して組立すると、繋ぎ部のピッチが小さくなり、トラブルの原因となりますので、上記の「ラックの繋ぎ方」をご覧いただき、正しく組立してください。

（3）ZST・ZSTD歯研ラックは、取り付け面に研削加工を施した高精度製品です。ラックを取り付けるベース面の精度が悪いと製品性能に影響するため、下図を参考に平面度と直角度の精度が高い（10μm以内推奨）取り付けベース面にセットしてください。また、取り付けベース面にラックの取り付けが不十分の場合、起動中にラックが移動して思わぬトラブルの原因となります。取り付けねじのせん断方向にできるだけ負荷を受けないようにノックピンを併用してください。
