小原歯車工業

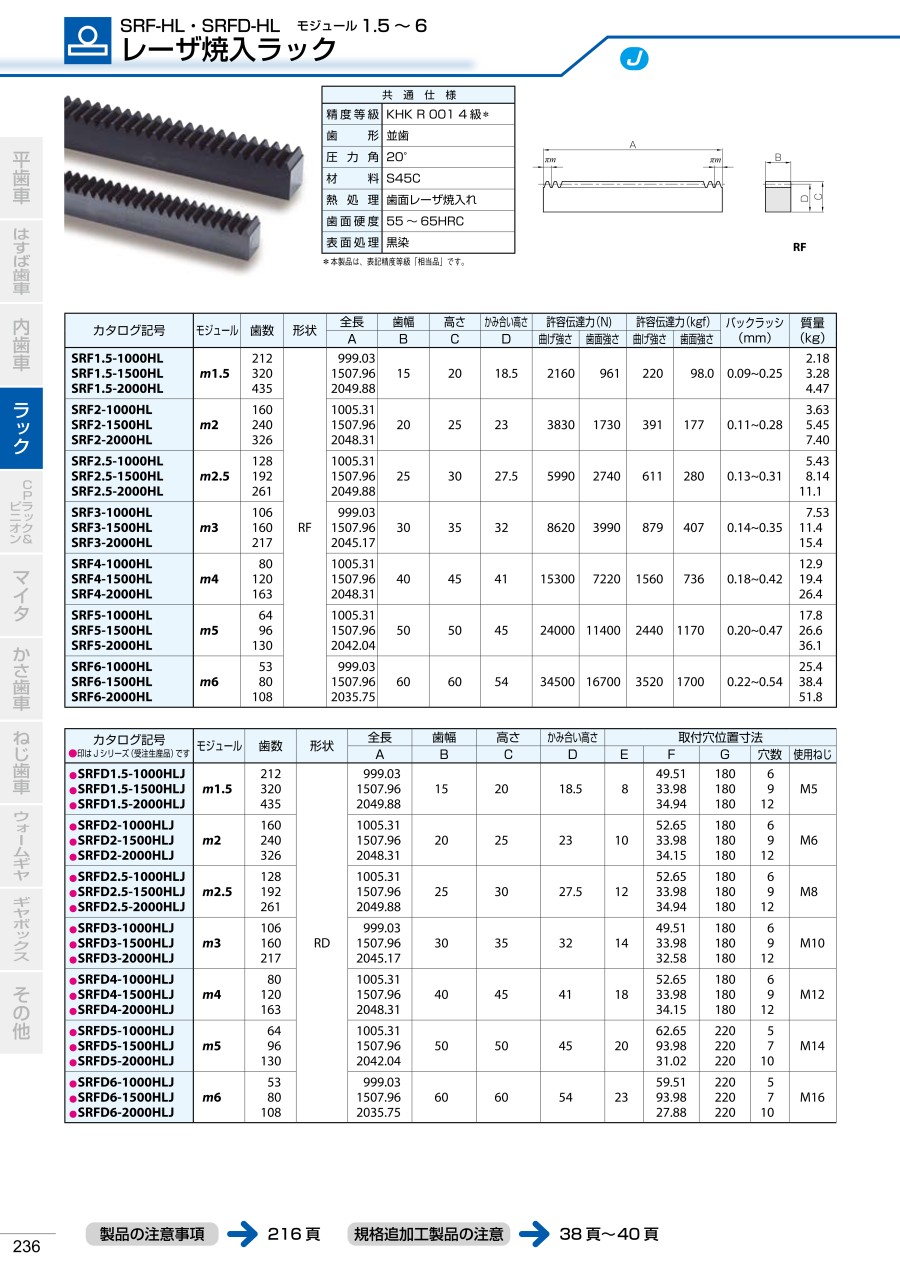

Jシリーズレーザー焼入れラック

カタログ |

数量スライド割引

通常単価(税別): 22,812円～149,694円

税込単価: 25,093円～164,663円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

通常出荷日：在庫品1日目

歯面レーザー焼入れを標準化価格を抑え従来のSRFラックより歯面強さを2倍アッ...

形状
ラック
歯種
スタンダード
表面処理
黒染
歯研
なし
両端面加工
あり
精度等級 (KHK規格)
KHK R 001-5級
材料
S45C

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

精度等級	KHK R001 4級
歯形	並歯
圧力角	20°
材料	S45C
熱処理	歯面レーザ焼入れ
歯面硬度	55～65HRC
表面処理	黒染

精度等級「相当品」です。

規格表

型番	モジュール	歯数	形状	全長	歯幅	高さ	かみ合い高さ	取付穴位置寸法
型番	モジュール	歯数	形状	全長	歯幅	高さ	かみ合い高さ	E	F	G	穴数	使用ねじ
SRFD1.5-1000HLJ	1.5	212	RD	999.03	15	20	18.5	8	49.51	180	6	M5
SRFD1.5-1500HLJ	1.5	320	RD	1,507.96	15	20	18.5	8	33.98	180	9	M5
SRFD1.5-2000HLJ	1.5	435	RD	2,049.88	15	20	18.5	8	34.94	180	12	M5
SRFD2-1000HLJ	2	160	RD	1,005.31	20	25	23	10	52.65	180	6	M6
SRFD2-1500HLJ	2	240	RD	1,507.96	20	25	23	10	33.98	180	9	M6
SRFD2-2000HLJ	2	326	RD	2,048.31	20	25	23	10	34.15	180	12	M6
SRFD2.5-1000HLJ	2.5	128	RD	1,005.31	25	30	27.5	12	52.65	180	6	M8
SRFD2.5-1500HLJ	2.5	192	RD	1,507.96	25	30	27.5	12	33.98	180	9	M8
SRFD2.5-2000HLJ	2.5	261	RD	2,049.88	25	30	27.5	12	34.94	180	12	M8
SRFD3-1000HLJ	3	106	RD	999.03	30	35	32	14	49.51	180	6	M10
SRFD3-1500HLJ	3	160	RD	1,507.96	30	35	32	14	33.98	180	9	M10
SRFD3-2000HLJ	3	217	RD	2,045.17	30	35	32	14	32.58	180	12	M10
SRFD4-1000HLJ	4	80	RD	1,005.31	40	45	41	18	52.65	180	6	M12
SRFD4-1500HLJ	4	120	RD	1,507.96	40	45	41	18	33.98	180	9	M12
SRFD4-2000HLJ	4	163	RD	2,048.31	40	45	41	18	34.15	180	12	M12
SRFD5-1000HLJ	5	64	RD	1,005.31	50	50	45	20	62.65	220	5	M14
SRFD5-1500HLJ	5	96	RD	1,507.96	50	50	45	20	93.98	220	7	M14
SRFD5-2000HLJ	5	130	RD	2,042.04	50	50	45	20	31.02	220	10	M14
SRFD6-1000HLJ	6	53	RD	999.03	60	60	54	23	59.51	220	5	M16
SRFD6-1500HLJ	6	80	RD	1,507.96	60	60	54	23	93.98	220	7	M16
SRFD6-2000HLJ	6	108	RD	2,035.75	60	60	54	23	27.88	220	10	M16

型番	取付穴形状寸法			許容伝達力（N）		許容伝達力（kgf）		質量（kg）
型番	H	I	J	曲げ強さ	歯面強さ	曲げ強さ	歯面強さ	質量（kg）
SRFD1.5-1000HLJ	6	10	6	2,160	961	220	98	2.14
SRFD1.5-1500HLJ	6	10	6	2,160	961	220	98	3.23
SRFD1.5-2000HLJ	6	10	6	2,160	961	220	98	4.40
SRFD2-1000HLJ	7	11	7	3,830	1,730	391	177	3.58
SRFD2-1500HLJ	7	11	7	3,830	1,730	391	177	5.36
SRFD2-2000HLJ	7	11	7	3,830	1,730	391	177	7.29
SRFD2.5-1000HLJ	8.6	14	9	5,990	2,740	611	280	5.31
SRFD2.5-1500HLJ	8.6	14	9	5,990	2,740	611	280	7.97
SRFD2.5-2000HLJ	8.6	14	9	5,990	2,740	611	280	10.8
SRFD3-1000HLJ	10.8	17.5	11	8,620	3,990	879	407	7.32
SRFD3-1500HLJ	10.8	17.5	11	8,620	3,990	879	407	11.1
SRFD3-2000HLJ	10.8	17.5	11	8,620	3,990	879	407	15.0
SRFD4-1000HLJ	13	20	14	15,300	7,220	1,560	736	12.6
SRFD4-1500HLJ	13	20	14	15,300	7,220	1,560	736	18.8
SRFD4-2000HLJ	13	20	14	15,300	7,220	1,560	736	25.6
SRFD5-1000HLJ	15.2	23	16	24,000	11,400	2,440	1,170	17.2
SRFD5-1500HLJ	15.2	23	16	24,000	11,400	2,440	1,170	25.9
SRFD5-2000HLJ	15.2	23	16	24,000	11,400	2,440	1,170	35.0
SRFD6-1000HLJ	17.5	26	18	34,500	16,700	3,520	1,700	24.6
SRFD6-1500HLJ	17.5	26	18	34,500	16,700	3,520	1,700	37.2
SRFD6-2000HLJ	17.5	26	18	34,500	16,700	3,520	1,700	50.2

使用例

使用方法・使用事例

一般工業用

商品特長詳細

歯面をレーザ焼入れした高強度で低価格な焼入れラックです。

型番リスト

表示件数

型番

モジュール

全長

(mm)

有効歯数

(歯)

歯幅

(mm)

高さ

(mm)

RoHS?

最小発注数量

1.5	999	212	15	20	10	1個
1.5	1508	320	15	20	10	1個
1.5	2050	435	15	20	10	1個
2	1005	160	20	25	10	1個
2	1508	240	20	25	10	1個
2	2048	326	20	25	10	1個
2.5	1005	128	25	30	10	1個
2.5	1508	192	25	30	10	1個
3	999	106	30	35	10	1個
3	1507	160	30	35	10	1個
3	2045	217	30	35	10	1個
4	1005	80	40	45	10	1個
4	1508	120	40	45	10	1個
4	2048	163	40	45	10	1個
5	1005	64	50	50	10	1個
5	1508	96	50	50	10	1個
5	2042	130	50	50	10	1個
6	999	53	60	60	10	1個
6	1508	80	60	60	10	1個
6	2036	108	60	60	10	1個

通常単価(税別) (税込単価)	通常出荷日

22,812円 ( 25,093円 )	4日目
31,771円 ( 34,948円 )	4日目
39,662円 ( 43,628円 )	4日目
24,283円 ( 26,711円 )	4日目
33,144円 ( 36,458円 )	4日目
41,202円 ( 45,322円 )	4日目
23,739円 ( 26,113円 )	4日目
33,999円 ( 37,399円 )	4日目
27,451円 ( 30,196円 )	4日目
38,444円 ( 42,288円 )	5日目
49,922円 ( 54,914円 )	4日目
35,598円 ( 39,158円 )	4日目
51,949円 ( 57,144円 )	4日目
67,630円 ( 74,393円 )	4日目
52,387円 ( 57,626円 )	4日目
76,866円 ( 84,553円 )	4日目
100,372円 ( 110,409円 )	4日目
71,077円 ( 78,185円 )	4日目
100,130円 ( 110,143円 )	4日目
149,694円 ( 164,663円 )	4日目

詳細情報

基本情報

基本情報

歯面レーザー焼入れを標準化価格を抑え従来のSRFラックより歯面強さを2倍アップ！

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

小原歯車工業
SSG 歯研平歯車
歯研が施してある平歯車です。高剛性・高磨耗性に適しており、軸穴追加工品も選択可能です。
小原歯車工業
SMA・SMB・SMC 完成マイタ
歯面高周波焼入れを施し、キー溝、タップ加工付きでリーズナブルなかさ歯車。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
