Jシリーズ SSA平歯車
未確定：候補が341型番あります。
商品情報
外形図
S5
製品仕様
製品仕様
- 精度等級：JIS N8級（JIS B 1702-1：1998）
- 歯形：並歯
- 圧力角：20°
- 材料：S45C
- 歯面硬度：（194HB以下）
- 表面処理：黒染
* Jシリーズは、表記精度等級「相当品」です。
キー溝
- キー溝はJIS B 1301の普通形（Js9）を採用しています。
- 穴、キー加工後の再黒染めをしていません。
| 穴径（H7） | キー溝（Js9） |
|---|---|
| 10 | 4×1.8 |
| 12 | |
| 14 | 5×2.3 |
| 15 | |
| 16 | |
| 17 | |
| 18 | 6×2.8 |
| 19 | |
| 20 | |
| 22 | |
| 25 | 8×3.3 |
| 28 | |
| 30 |
| 穴径（H7） | キー溝（Js9） |
|---|---|
| 32 | 10×3.3 |
| 35 | |
| 40 | 12×3.3 |
| 45 | 14×3.8 |
| 50 | |
| 55 | 16×4.3 |
| 60 | 18×4.4 |
| 65 | |
| 70 | 20×4.9 |
| 75 | |
| 80 | 22×5.4 |
製品仕様
【モジュール2、2.5、3】
| 型番 | モジュール | 歯数 | 形状 | 穴径 | 基準円 直径 | 歯先円 直径 | 歯幅 | 許容トルク（N・m） | 許容トルク（kgf・m） | バックラッシ （mm） | 質量 （kg） | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AH7 | C | D | E | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||
| SSA2-15 | m2 | 15 | S5 | 10 | 30 | 34 | 20 | 29.6 | 1.48 | 3.01 | 0.15 | 0.12～0.26 | 0.099 |
| SSA2-18 | 18 | 36 | 40 | 39.3 | 2.23 | 4.01 | 0.23 | 0.15 | |||||
| SSA2.5-15 | m2.5 | 15 | 12 | 37.5 | 42.5 | 25 | 57.7 | 2.96 | 5.89 | 0.30 | 0.14～0.28 | 0.19 | |
| SSA2.5-18 | 18 | 45 | 50 | 76.7 | 4.47 | 7.82 | 0.46 | 0.29 | |||||
| SSA3-15 | - | 15 | 45 | 51 | 30 | 99.7 | 5.22 | 10.2 | 0.53 | 0.14～0.32 | 0.35 | ||
| SSA3-18 | 18 | 54 | 60 | 133 | 7.87 | 13.5 | 0.80 | 0.51 | |||||
【モジュール4、5】
【製品特性上の注意】
- 表記の許容トルクは任意の使用条件で計算した参考値です。
- 表記のバックラッシは同一型番どうし理論値で組み立てたときの法線方向バックラッシです。
注意・禁止事項
追加工上の注意
- 製品を追加工するときは安全面に注意して加工してください。
- 歯幅を狭くする加工は歯車精度や強度に影響を及ぼすため避けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,917円 ( 2,109円 ) | 5日目 |
3,397円 ( 3,737円 ) | 5日目 |
1,997円 ( 2,197円 ) | 5日目 |
3,597円 ( 3,957円 ) | 5日目 |
3,597円 ( 3,957円 ) | 5日目 |
3,597円 ( 3,957円 ) | 5日目 |
2,071円 ( 2,278円 ) | 5日目 |
3,997円 ( 4,397円 ) | 5日目 |
3,997円 ( 4,397円 ) | 5日目 |
2,313円 ( 2,544円 ) | 5日目 |
3,897円 ( 4,287円 ) | 5日目 |
3,897円 ( 4,287円 ) | 5日目 |
3,897円 ( 4,287円 ) | 5日目 |
3,897円 ( 4,287円 ) | 5日目 |
3,897円 ( 4,287円 ) | 5日目 |
3,897円 ( 4,287円 ) | 5日目 |
2,966円 ( 3,263円 ) | 5日目 |
4,697円 ( 5,167円 ) | 5日目 |
4,697円 ( 5,167円 ) | 5日目 |
4,697円 ( 5,167円 ) | 5日目 |
4,697円 ( 5,167円 ) | 5日目 |
5,023円 ( 5,525円 ) | 5日目 |
2,697円 ( 2,967円 ) | 5日目 |
4,697円 ( 5,167円 ) | 5日目 |
4,452円 ( 4,897円 ) | 5日目 |
4,452円 ( 4,897円 ) | 5日目 |
4,452円 ( 4,897円 ) | 5日目 |
4,452円 ( 4,897円 ) | 5日目 |
4,452円 ( 4,897円 ) | 5日目 |
4,452円 ( 4,897円 ) | 5日目 |
4,452円 ( 4,897円 ) | 5日目 |
3,596円 ( 3,956円 ) | 10日目 |
5,050円 ( 5,555円 ) | 10日目 |
5,050円 ( 5,555円 ) | 10日目 |
4,438円 ( 4,882円 ) | 10日目 |
5,903円 ( 6,493円 ) | 10日目 |
5,903円 ( 6,493円 ) | 10日目 |
5,903円 ( 6,493円 ) | 10日目 |
5,903円 ( 6,493円 ) | 10日目 |
5,148円 ( 5,663円 ) | 10日目 |
6,454円 ( 7,099円 ) | 10日目 |
6,454円 ( 7,099円 ) | 10日目 |
6,454円 ( 7,099円 ) | 10日目 |
6,454円 ( 7,099円 ) | 10日目 |
7,131円 ( 7,844円 ) | 10日目 |
7,131円 ( 7,844円 ) | 10日目 |
6,365円 ( 7,002円 ) | 10日目 |
7,827円 ( 8,610円 ) | 10日目 |
7,827円 ( 8,610円 ) | 10日目 |
7,827円 ( 8,610円 ) | 10日目 |
7,827円 ( 8,610円 ) | 10日目 |
8,505円 ( 9,356円 ) | 10日目 |
8,840円 ( 9,724円 ) | 10日目 |
8,505円 ( 9,356円 ) | 10日目 |
6,459円 ( 7,105円 ) | 10日目 |
7,920円 ( 8,712円 ) | 10日目 |
7,920円 ( 8,712円 ) | 10日目 |
7,920円 ( 8,712円 ) | 10日目 |
7,920円 ( 8,712円 ) | 10日目 |
8,597円 ( 9,457円 ) | 10日目 |
詳細情報
基本情報
SS平歯車のボス部をカットして、軽量化したベタ形状の平歯車です。完成品のJ、Fシリーズもご用意いたしました。
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

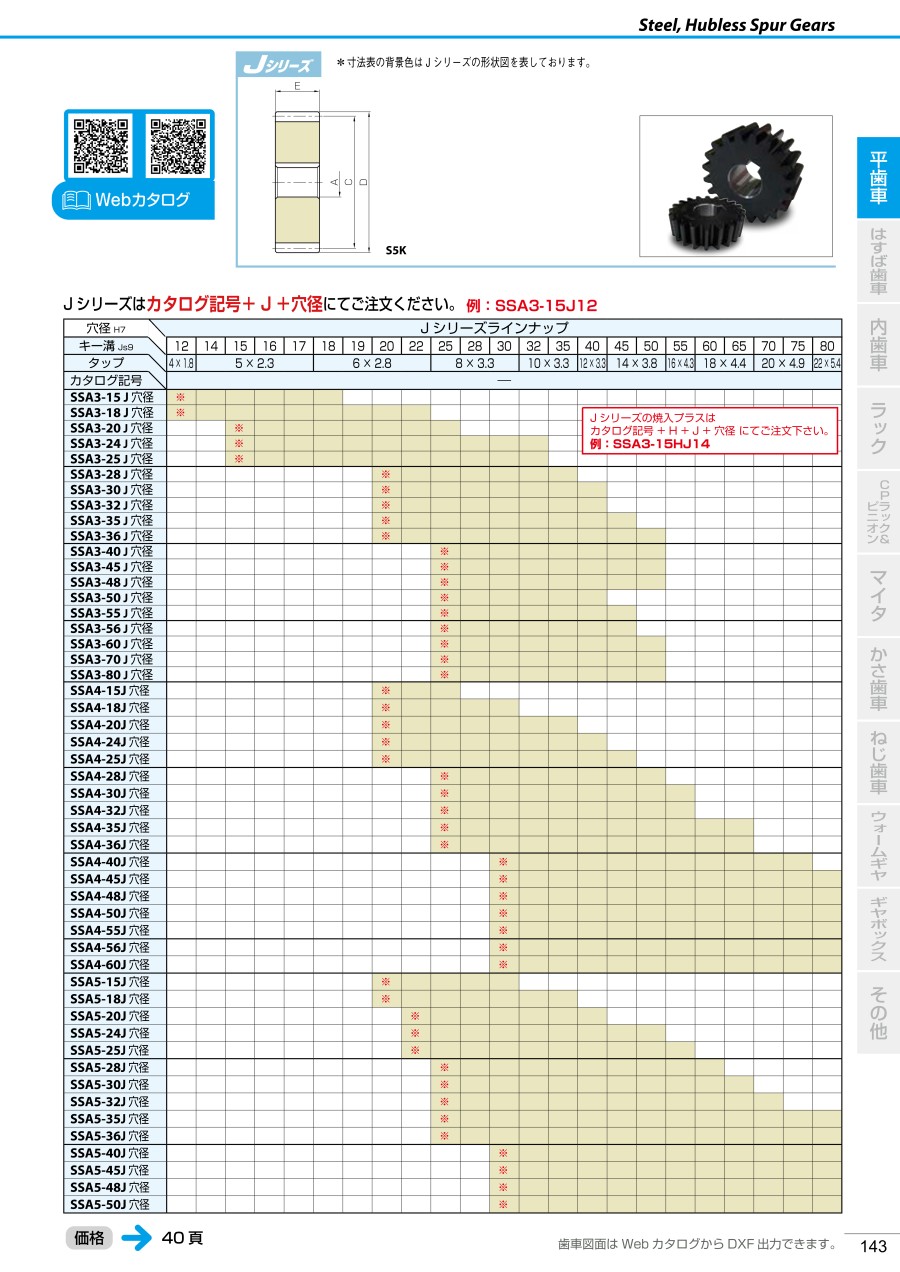

カタログ
