内ねじ付平行ピン m6
- 通常単価(税別)
- 240円～1,706円特別価格
- 税込単価
- 264円～1,877円特別価格
通常出荷日：在庫品1日目～47日目一部当日出荷可能
内ねじが付いておりますので挿入が簡単です。許容差はm6です。【特長】・抜き取り用の内ねじがついた平行ピ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が172型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
呼び寸法d×L
製品仕様
| タイプ | 材質 | 硬度 | 備考 |
|---|---|---|---|
| UTPM6-S45CQ | S45C相当 | HRC45～52 | 熱処理品です。 |
| UTPM6-SUS303 | SUS303相当 | - | - |
規格表
※d=5・6は面取りの角度が30度。
内ねじ付き平行ピン m6 S45C-Q
内ねじ付き平行ピン m6 SUS303
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
329円 ( 362円 ) | 在庫品1日目当日出荷可能 |
329円 ( 362円 ) | 3日目 |
414円 ( 455円 ) | 3日目 |
423円 ( 465円 ) | 3日目 |
240円 ( 264円 ) | 3日目 |
370円 ( 407円 ) | 3日目 |
421円 ( 463円 ) | 3日目 |
382円 ( 420円 ) | 3日目 |
495円 ( 545円 ) | 3日目 |
362円 ( 398円 ) | 3日目 |
319円 ( 351円 ) | 3日目 |
362円 ( 398円 ) | 3日目 |
319円 ( 351円 ) | 3日目 |
319円 ( 351円 ) | 3日目 |
319円 ( 351円 ) | 3日目 |
367円 ( 404円 ) | 3日目 |
297円 ( 327円 ) | 3日目 |
372円 ( 409円 ) | 3日目 |
398円 ( 438円 ) | 3日目 |
398円 ( 438円 ) | 3日目 |
408円 ( 449円 ) | 3日目 |
439円 ( 483円 ) | 3日目 |
412円 ( 453円 ) | 3日目 |
534円 ( 587円 ) | 3日目 |
645円 ( 710円 ) | 3日目 |
640円 ( 704円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 3日目 |
268円 ( 295円 ) | 3日目 |
400円 ( 440円 ) | 3日目 |
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
469円 ( 516円 ) | 3日目 |
469円 ( 516円 ) | 3日目 |
469円 ( 516円 ) | 3日目 |
375円 ( 413円 ) | 3日目 |
469円 ( 516円 ) | 3日目 |
375円 ( 413円 ) | 在庫品1日目当日出荷可能 |
397円 ( 437円 ) | 3日目 |
433円 ( 476円 ) | 3日目 |
487円 ( 536円 ) | 3日目 |
358円 ( 394円 ) | 3日目 |
701円 ( 771円 ) | 3日目 |
701円 ( 771円 ) | 3日目 |
713円 ( 784円 ) | 3日目 |
713円 ( 784円 ) | 3日目 |
726円 ( 799円 ) | 3日目 |
902円 ( 992円 ) | 3日目 |
432円 ( 475円 ) | 3日目 |
432円 ( 475円 ) | 3日目 |
468円 ( 515円 ) | 3日目 |
546円 ( 601円 ) | 3日目 |
321円 ( 353円 ) | 3日目 |
572円 ( 629円 ) | 3日目 |
504円 ( 554円 ) | 3日目 |
511円 ( 562円 ) | 在庫品1日目当日出荷可能 |
608円 ( 669円 ) | 3日目 |
328円 ( 361円 ) | 3日目 |
536円 ( 590円 ) | 3日目 |
646円 ( 711円 ) | 3日目 |
672円 ( 739円 ) | 3日目 |
630円 ( 693円 ) | 3日目 |
詳細情報
基本情報
内ねじが付いておりますので挿入が簡単です。
許容差はm6です。
【特長】
・抜き取り用の内ねじがついた平行ピンです。
・熱処理品です。ねじ部の強度確保のため、高めの硬度としています（S45C-Q）。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

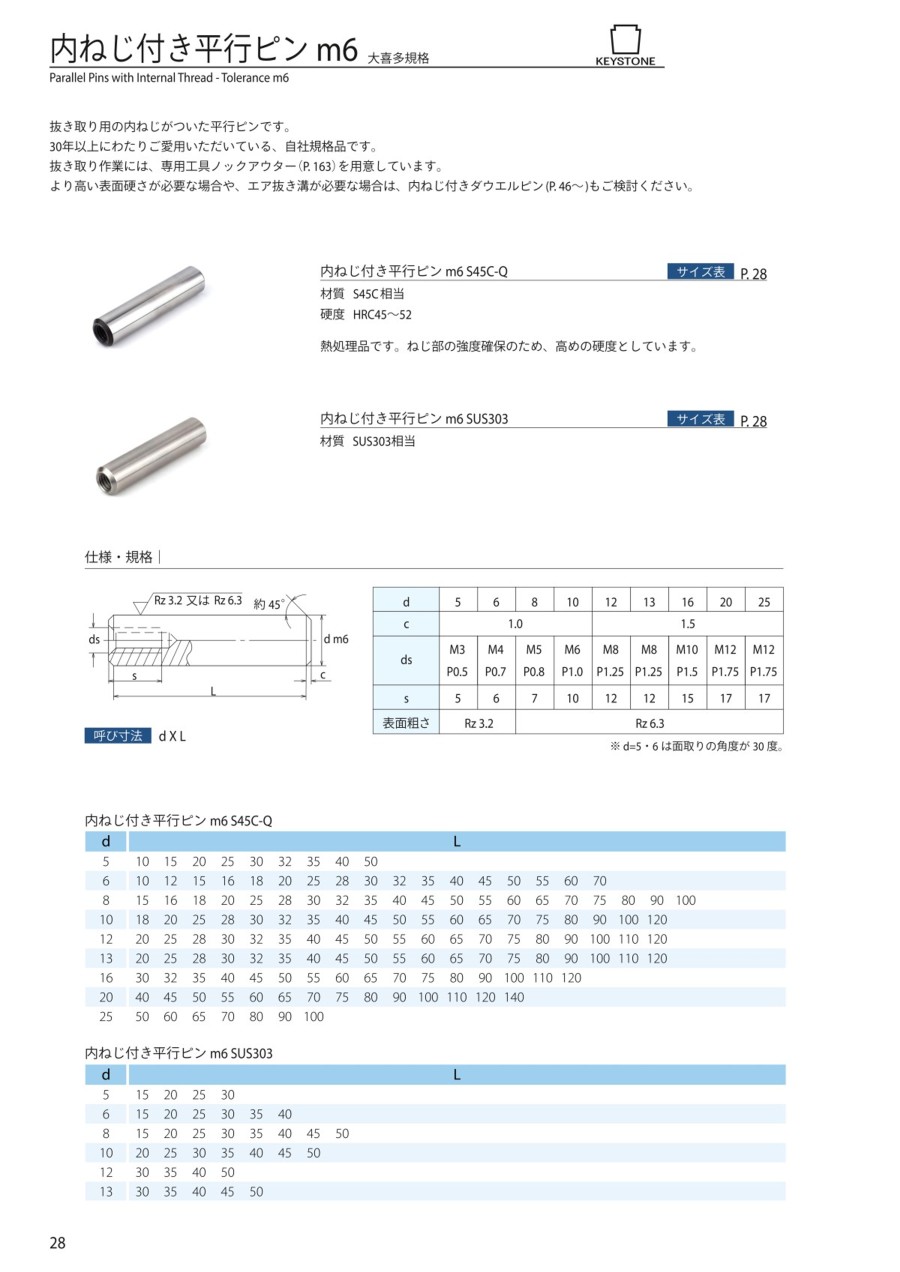

カタログ
商品担当おすすめ
内ねじ付平行ピン m6のレビュー
治具
5
5.02022/07/21
この商品は自社内で使用している機械加工用の治具に使用しています。位置決めピンとして使用しているものになりますが、機能的に...もっと読む
0人が参考にしています。
特殊加工機の位置合わせに使用しています
5
5.02022/02/25
当社で設計を含めて製作している特殊加工機の位置合わせに使用しています。組立時、分解時に二つの部品の合わせを一致させるため...もっと読む
0人が参考にしています。
位置決め
4
4.02021/04/25
バリエーションが豊富でいろいろ選択ができるのでとても便利でいいと思います。
0人が参考にしています。
