タイプ
~mm
- SPA-SUS303
出荷日
- すべて
- 当日出荷可能
- 3日以内

大喜多

平行ピン A種 m6 SUS303

カタログ |

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（19件）

通常単価(税別): 36円～1,899円

税込単価: 40円～2,089円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大喜多

平行ピン A種・m6

4.5

通常価格(税別)： 30円 (税込価格：33円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大喜多

平行ピン B種 h7 SUS303

4.5

通常価格(税別)： 31円 (税込価格：34円)

通常出荷日：在庫品1日目

【特長】・SUS303製のノックピンです耐食性を要求される用途にお使い下さい端...

詳細情報を確認する

種類
平行ピン
ねじ/ねじ穴有無
なし
末端形状
片側テーパ＋球状
材質
SUS303
軸径公差
プラス公差
エアベント有無
なし
焼入れ
なし
特性
一般
表面処理
なし
販売単位
バラ(1個から購入可能)

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が247型番あります。

商品情報
型番リスト
詳細情報
カタログ

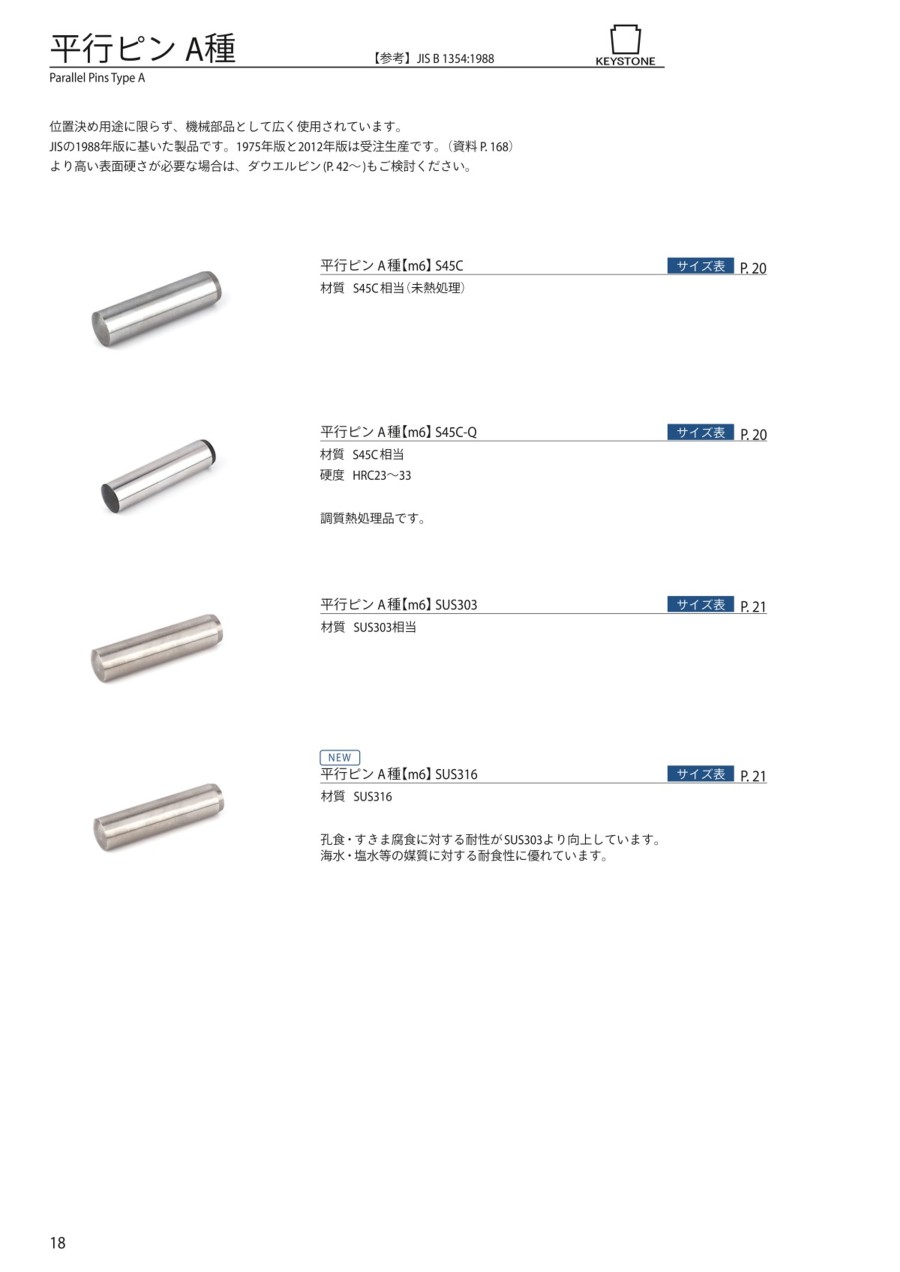

商品情報

外形図

製品仕様

平行ピン A種【m6】 S45C<-/h4>

平行ピン A種【m6】S45C-Q

材質 S45C相当（未熟処理）

材質 S45C相当
硬度 HRC23～33

調質熱処理品です。

平行ピン A種【m6】 SUS303

平行ピン A種【m6】 SUS316

材質 SUS303相当

材質 SUS316

孔食・すきま腐食に対する耐性がSUS303より向上しています。
海水・塩水等の媒質に対する耐食性に優れています。

規格表

d	1	1.2	1.5	1.6	2	2.5	3	4	5	6	8	10	12	13	16	20	25	30
a （約）	0.12	0.16	0.2	0.2	0.25	0.3	0.4	0.5	0.63	0.8	1.0	1.2	1.6	1.6	2.0	2.5	3.0	4.0
c （約）	0.2	0.25	0.3	0.3	0.35	0.4	0.5	0.63	0.8	1.2	1.6	2.0	2.5	2.5	3.0	3.5	4.0	5.0

L 寸法許容差

L 寸法			許容差
4 ～ 10			± 0.25
12 ～ 50			± 0.50
55 ～ 200			± 0.75

型番リスト

表示件数

型番

呼び径	長さ	公差	RoHS?	最小発注数量

1	4	+0.008/+0.002	10	1個
1	5	+0.008/+0.002	10	1個
1	6	+0.008/+0.002	10	1個
1	8	+0.008/+0.002	10	1個
1	10	+0.008/+0.002	10	1個
1	12	+0.008/+0.002	10	1個
1.2	4	+0.008/+0.002	10	1個
1.2	5	+0.008/+0.002	10	1個
1.2	6	+0.008/+0.002	10	1個
1.2	8	+0.008/+0.002	10	1個
1.2	10	+0.008/+0.002	10	1個
1.5	4	+0.008/+0.002	10	1個
1.5	5	+0.008/+0.002	10	1個
1.5	6	+0.008/+0.002	10	1個
1.5	8	+0.008/+0.002	10	1個
1.5	10	+0.008/+0.002	10	1個
1.5	12	+0.008/+0.002	10	1個
1.5	14	+0.008/+0.002	10	1個
1.5	15	+0.008/+0.002	10	1個
1.5	16	+0.008/+0.002	10	1個
1.6	4	+0.008/+0.002	10	1個
1.6	5	+0.008/+0.002	10	1個
1.6	6	+0.008/+0.002	10	1個
1.6	8	+0.008/+0.002	10	1個
1.6	10	+0.008/+0.002	10	1個
1.6	12	+0.008/+0.002	10	1個
1.6	14	+0.008/+0.002	10	1個
1.6	15	+0.008/+0.002	10	1個
1.6	16	+0.008/+0.002	10	1個
1.6	18	+0.008/+0.002	10	1個
1.6	20	+0.008/+0.002	10	1個
2	4	+0.008/+0.002	10	1個
2	5	+0.008/+0.002	10	1個
2	6	+0.008/+0.002	10	1個
2	8	+0.008/+0.002	10	1個
2	10	+0.008/+0.002	10	1個
2	12	+0.008/+0.002	10	1個
2	14	+0.008/+0.002	10	1個
2	15	+0.008/+0.002	10	1個
2	16	+0.008/+0.002	10	1個
2	18	+0.008/+0.002	10	1個
2	20	+0.008/+0.002	10	1個
2	25	+0.008/+0.002	10	1個
2	30	+0.008/+0.002	10	1個
2.5	5	+0.008/+0.002	10	1個
2.5	6	+0.008/+0.002	10	1個
2.5	8	+0.008/+0.002	10	1個
2.5	10	+0.008/+0.002	10	1個
2.5	12	+0.008/+0.002	10	1個
2.5	14	+0.008/+0.002	10	1個
2.5	15	+0.008/+0.002	10	1個
2.5	16	+0.008/+0.002	10	1個
2.5	18	+0.008/+0.002	10	1個
2.5	20	+0.008/+0.002	10	1個
2.5	22	+0.008/+0.002	10	1個
2.5	24	+0.008/+0.002	10	1個
2.5	25	+0.008/+0.002	10	1個
2.5	30	+0.008/+0.002	10	1個
3	4	+0.008/+0.002	10	1個
3	5	+0.008/+0.002	10	1個

通常単価(税別) (税込単価)	通常出荷日

57円 ( 63円 )	3日目
62円 ( 68円 )	在庫品1日目当日出荷可能
62円 ( 68円 )	在庫品1日目当日出荷可能
57円 ( 63円 )	在庫品1日目当日出荷可能
57円 ( 63円 )	3日目
70円 ( 77円 )	在庫品1日目当日出荷可能
58円 ( 64円 )	3日目
54円 ( 59円 )	在庫品1日目当日出荷可能
58円 ( 64円 )	在庫品1日目当日出荷可能
58円 ( 64円 )	3日目
54円 ( 59円 )	3日目
58円 ( 64円 )	在庫品1日目当日出荷可能
58円 ( 64円 )	在庫品1日目当日出荷可能
36円 ( 40円 )	3日目
58円 ( 64円 )	在庫品1日目当日出荷可能
58円 ( 64円 )	3日目
67円 ( 74円 )	在庫品1日目当日出荷可能
67円 ( 74円 )	在庫品1日目当日出荷可能
68円 ( 75円 )	在庫品1日目当日出荷可能
68円 ( 75円 )	3日目
46円 ( 51円 )	3日目
50円 ( 55円 )	3日目
50円 ( 55円 )	在庫品1日目当日出荷可能
50円 ( 55円 )	3日目
50円 ( 55円 )	在庫品1日目当日出荷可能
62円 ( 68円 )	3日目
54円 ( 59円 )	在庫品1日目当日出荷可能
58円 ( 64円 )	3日目
54円 ( 59円 )	3日目
54円 ( 59円 )	在庫品1日目当日出荷可能
58円 ( 64円 )	3日目
61円 ( 67円 )	在庫品1日目当日出荷可能
61円 ( 67円 )	在庫品1日目当日出荷可能
40円 ( 44円 )	在庫品1日目当日出荷可能
64円 ( 70円 )	在庫品1日目当日出荷可能
70円 ( 77円 )	在庫品1日目当日出荷可能
70円 ( 77円 )	在庫品1日目当日出荷可能
70円 ( 77円 )	在庫品1日目当日出荷可能
70円 ( 77円 )	在庫品1日目当日出荷可能
70円 ( 77円 )	在庫品1日目当日出荷可能
70円 ( 77円 )	在庫品1日目当日出荷可能
64円 ( 70円 )	3日目
50円 ( 55円 )	3日目
79円 ( 87円 )	3日目
50円 ( 55円 )	在庫品1日目当日出荷可能
50円 ( 55円 )	在庫品1日目当日出荷可能
46円 ( 51円 )	3日目
50円 ( 55円 )	在庫品1日目当日出荷可能
55円 ( 61円 )	在庫品1日目当日出荷可能
57円 ( 63円 )	3日目
57円 ( 63円 )	3日目
57円 ( 63円 )	3日目
67円 ( 74円 )	3日目
67円 ( 74円 )	在庫品1日目当日出荷可能
72円 ( 79円 )	3日目
60円 ( 66円 )	在庫品1日目当日出荷可能
79円 ( 87円 )	3日目
98円 ( 108円 )	在庫品1日目当日出荷可能
46円 ( 51円 )	在庫品1日目当日出荷可能
50円 ( 55円 )	在庫品1日目当日出荷可能

基本情報

基本情報

【特長】
・SUS303製のノックピンです
耐食性を要求される用途にお使い下さい
端面の形状が両側で異なりますが、一般的に平先の方から挿入します
・位置決め用途に限らず、機械部品として広く使用されています
・空気抜き(エア溝、エアベント等)の加工はありません

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

瓜生製作
リベッティングハンマ（ストレート・レバー/ピストル）
「平行ピン　A種　m6 SUS303」を打ち込む際に使用するハンマードリルです。
トラスコ中山
ピンポンチセット
「平行ピン　A種　m6 SUS303」を抜き取る際に使用する工具です。
栄工舎
超硬ステンレス用リーマ CSUSR-A
「平行ピン　A種　m6 SUS303」を使用する際に穴加工を施すリーマです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
