日進電子工業

ファイバー照明発光部セパレートタイプ FLGシリーズ・FPシリーズ

カタログ |

通常単価(税別): 103,334円～308,560円

税込単価: 113,667円～339,416円

通常出荷日：19日目

ファイバーライトガイドを使用するLED照明。【特長】・ファイバーでLEDからの光を効率よく他端に伝送。...

よく一緒に見られています

日進電子工業

通常出荷日：9 日目～

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

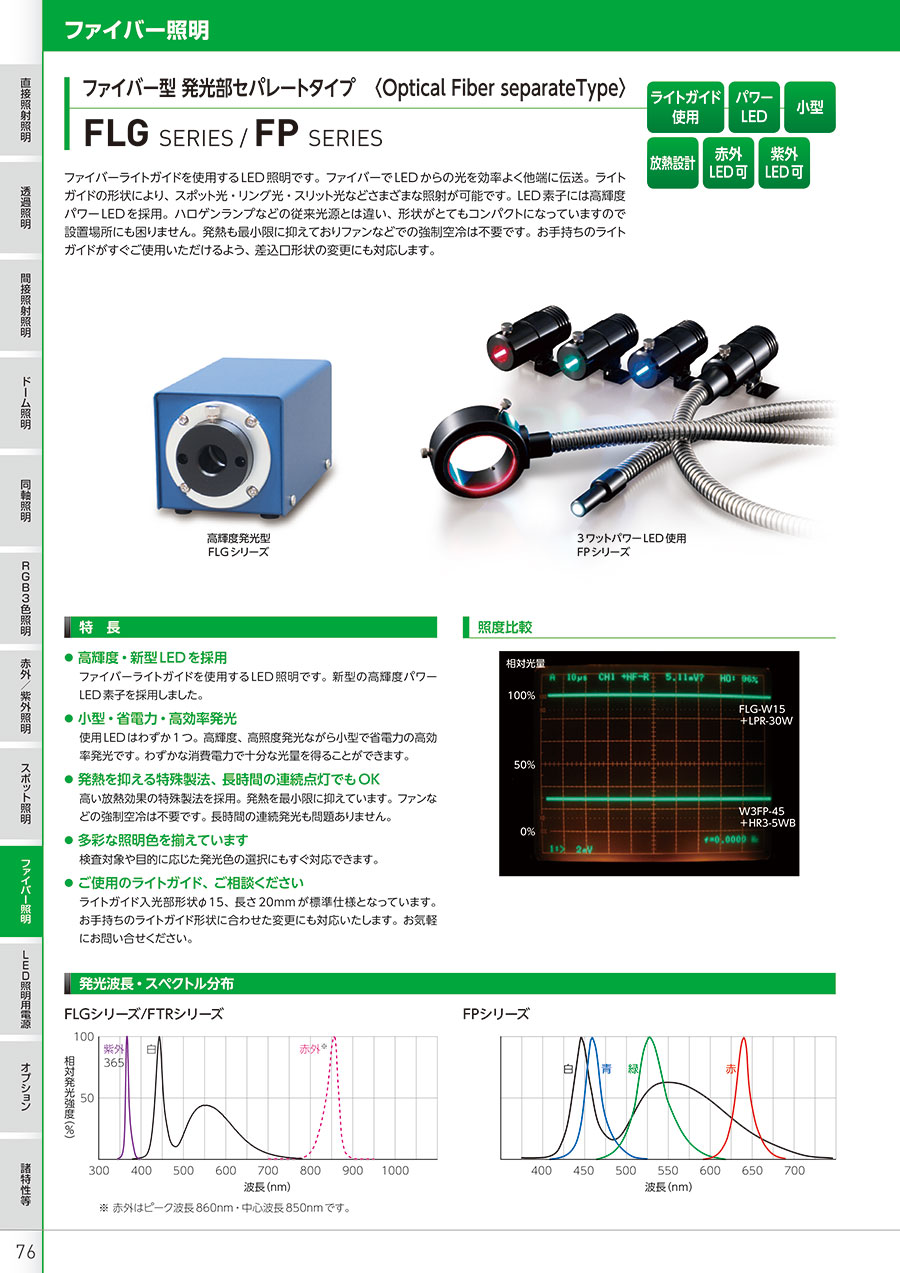

ファイバー照明ファイバー型発光部セパレートタイプ FLG／FPシリーズの仕様

高輝度発光型 FLGシリーズの外観

FLGシリーズの特長

発光部分離タイプのファイバーLED光源。
点灯には専用電源部が必要。
連続点灯、ストロボ点灯どちらも対応可能。
パワーLED&特殊光学設計、省電力で高輝度発光。（従来比10倍）
専用電源部との組合せで使用。
ファイバー直結、お持ちのライトガイドをそのまま使用可能。
長寿命、ランプ交換不要。
ファンレスで高い静音性を備えている。
発光色は白、紫外（365nm）、赤外（850nm、940nm）の4種を用意。
専用電源部と組合せて使用。
連続点灯電源部、ストロボ点灯電源部など用途に合わせて自由に組合せ。

FLGシリーズの寸法図

3ワットパワーLED使用 FPシリーズの外観

FPシリーズの特長

使用LEDはわずか1つ。高輝度、高照度発光ながら小型で省電力の高効率発光。
わずかな消費電力で十分な光量を得ることができる。
発熱を抑える特殊製法、長時間の連続点灯でもOK。
高い放熱効果の特殊製法を採用。
赤、白、青、緑の4色を標準で揃えている。
検査対象や目的に応じた発光色の選択にもすぐ対応可能。

FPシリーズの寸法図

照度比較

発光波長・スペクトル分布

FLGシリーズ／FTRシリーズ

※ 赤外はピーク波長860nm、中心波長850nmです。

FPシリーズ

FLGシリーズ

色	型式	ライトガイド差込口（mm）	アダプタ端面からの差込可能深さ（mm）	消費電力（W）
（W）白色	FLG-W15	φ15	20	10
（UV）紫外365nm	FLG-UV15-365
（IR）赤外850nm	FLG-IR15-850

点灯方式	機種名
連続点灯	LPRシリーズ
連続点灯	CRシリーズ
ストロボ発光	DSシリーズ
ストロボ発光	LPSシリーズ

接続可能な専用電源部

FPシリーズ

色	型式	ライトガイド差込口（mm）	アダプタ端面からの差込可能深さ（mm）	消費電力（W）
色	3ワット素子	ライトガイド差込口（mm）	アダプタ端面からの差込可能深さ（mm）	消費電力（W）
（L）赤色	L3FP-45	φ15	20	3
（W）白色	W3FP-45
（B）青色	B3FP-45
（G）緑色	G3FP-45
（IR）赤外850nm	IR3FP-45

点灯方式	機種名
連続点灯	HR3シリーズ
連続点灯	CHRシリーズ
ストロボ発光	LPS-3Gシリーズ

接続可能な専用電源部

型番リスト

表示件数

型番

FLG-IR15-850

FLG-UV15-365

FLG-W15

消費電力	発光色	最小発注数量

10W	赤外(850nm)	1個
10W	紫外(365nm)	1個
10W	白	1個

通常単価(税別) (税込単価)	通常出荷日

103,334円 ( 113,667円 )	19日目
308,560円 ( 339,416円 )	19日目
116,797円 ( 128,477円 )	19日目

詳細情報

基本情報

基本情報

ファイバーライトガイドを使用するLED照明。
【特長】
・ファイバーでLEDからの光を効率よく他端に伝送。
・ライトガイドの形状により、スポット光、リング光、スリット光などさまざまな照射が可能。
・LED素子には高輝度パワーLEDを採用。
・ハロゲンランプなどの従来光源とは違い、形状がとてもコンパクトのため設置場所にも困らない。
・発熱も最小限に抑えておりファンなどでの強制空冷は不要。
・お手持ちのライトガイドがすぐ使用できるよう、差込口形状の変更にも対応。
【用途】
・検査用照明。

カタログ

カタログ (見開き版)

商品担当おすすめ

日進電子工業
ファイバー照明光ファイバーライトガイド直結型 FTRシリーズ
光ファイバーライトガイド直結式・連続点灯型の高輝度光源です。
日進電子工業
LED照明用電源ストロボ点灯用アナログボリューム調光型 DSシリーズ・LPS-200シリーズ
オーバードライブ型です。手動ボリュームで0～100％の調光可能です。
日進電子工業
LED照明用電源スポット照明シリーズ専用アナログボリューム調光型 LPS-3Gシリーズ
オーバードライブ型です。スポット照明専用シリーズです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
