LED照明用電源 スポット照明シリーズ専用 アナログボリューム調光型 LPS-3Gシリーズ
- 通常単価(税別)
- 188,884円～397,040円
- 税込単価
- 207,772円～436,744円
スポット照明専用のオーバードライブ型ストロボ電源部。【特長】・高輝度パワーLED素子が使われているスポ...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

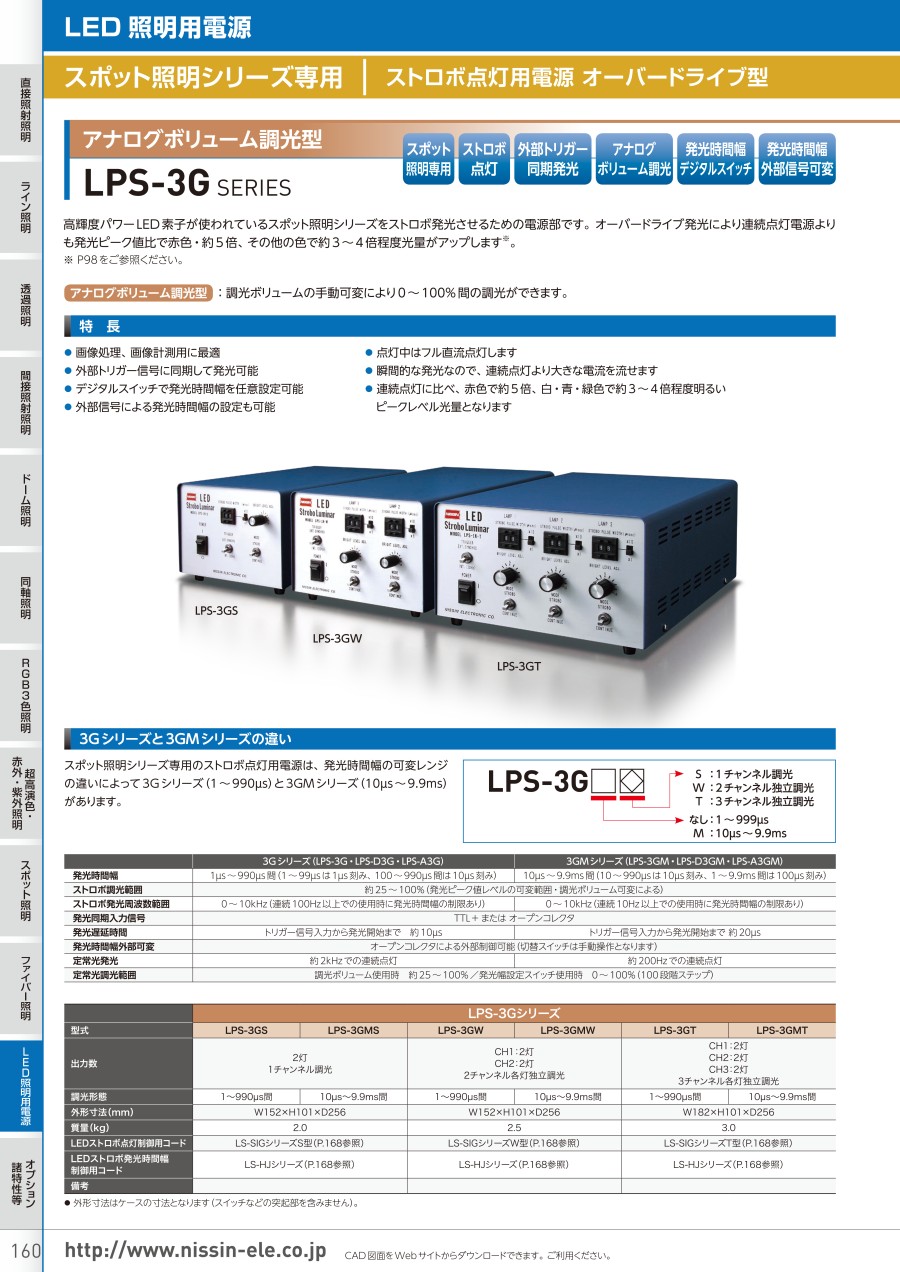

LED照明用電源 スポット照明シリーズ専用 アナログボリューム調光型 LPS-3Gシリーズの仕様
LED照明用電源 スポット照明シリーズ専用 アナログボリューム調光型 LPS-3Gシリーズの外観
特長
- 外部トリガー信号に同期して発光可能。
- デジタルスイッチで発光時間幅を任意設定可能。
- 外部信号による発光時間幅の設定も可能。
- 点灯中はフル直流点灯。
- 瞬間的な発光なので、連続点灯より大きな電流を流せる。
- 連続点灯に比べ、赤色で約5倍、白、青、緑色で約3～4倍程度明るいピークレベル光量となる。
入力電源電圧について
- LPS-3Gシリーズは、入力電源電圧AC85～132Vに対応。
- AC85～264V仕様もある。
- AC85～264V仕様は外形寸法が変更になる場合がある。
背面パネル（LPS-3GS／3GMS）
トリガー回路（1CH式／TR. オープンコレクタ接続）
トリガー回路（1CH式／TTLレベル入力立上がり接続）
背面パネル（LPS-3GW／3GMW）
トリガー回路（2CH式／TR. オープンコレクタ接続）
トリガー回路（2CH式／TTLレベル入力立上がり接続）
背面パネル（LPS-3GT／3GMT）
トリガー回路（3CH式／TR. オープンコレクタ接続）
トリガー回路（3CH式／TTLレベル入力立上がり接続）
3Gシリーズと3GMシリーズの違い
スポット照明シリーズ専用のストロボ点灯用電源は、発光時間幅の可変レンジの違いによって3Gシリーズ（1～990μs）と3GMシリーズ（10μs～9.9ms）がある。
| - | 3Gシリーズ（LPS-3G・LPS-D3G・LPS-A3G） | 3GMシリーズ（LPS-3GM・LPS-D3GM・LPS-A3GM） |
|---|---|---|
| 発光時間幅 | 1μs～990μs間（1～99μsは1μs刻み、100～990μs間は10μs刻み） | 10μs～9.9ms間（10～990μsは10μs刻み、1～9.9ms間は100μs刻み） |
| ストロボ調光範囲 | 約25～100%（発光ピーク値レベルの可変範囲・調光ボリューム可変による） | |
| ストロボ発光周波数範囲 | 0～10kHz（連続100Hz以上での使用時に発光時間幅の制限あり） | 0～10kHz（連続10Hz以上での使用時に発光時間幅の制限あり） |
| 発光同期入力信号 | TTL＋またはオープンコレクタ | |
| 発光遅延時間 | トリガー信号入力から発光開始まで約10μs | トリガー信号入力から発光開始まで約20μs |
| 発光時間幅外部可変 | オープンコレクタによる外部制御可能（切替スイッチは手動操作となります） | |
| 定常光発光 | 約2kHzでの連続点灯 | 約200Hzでの連続点灯 |
| 定常光調光範囲 | 調光ボリューム使用時約25～100%／発光幅設定スイッチ使用時0～100%（100段階ステップ） | |
| 型式 | 出力数 | 調光形態 | 外形寸法 （mm） | 質量 （kg） | 備考 |
|---|---|---|---|---|---|
| LPS-3GS | 2灯 1チャンネル調光 | 1～990μs間 | W152×H101×D206 | 2.0 | - |
| LPS-3GMS | 10μs～9.9ms間 | - | |||
| LPS-3GW | CH1：2灯 CH2：2灯 2チャンネル各灯独立調光 | 1～990μs間 | W152×H101×D256 | 2.5 | - |
| LPS-3GMW | 10μs～9.9ms間 | - | |||
| LPS-3GT | CH1：2灯 CH2：2灯 CH3：2灯 3チャンネル各灯独立調光 | 1～990μs間 | W182×H101×D256 | 3.0 | - |
| LPS-3GMT | 10μs～9.9ms間 | - |
- ※ 外形寸法はケースの寸法となります（スイッチなどの突起部を含みません）。
詳細情報
基本情報
スポット照明専用のオーバードライブ型ストロボ電源部。
【特長】
・高輝度パワーLED素子が使われているスポット照明シリーズをストロボ発光させるための電源部です。
・SP／SK／3VP／FP各シリーズ専用のオーバードライブ型ストロボ発光電源部。
・アナログボリュームで25～100％の調光が可能（ピークレベル可変）。
・ボリューム可変による手動調光タイプ。
・ 画像処理、画像計測用に最適。
・外部トリガー信号に同期して発光可能。
・デジタルスイッチで発光時間幅を任意設定可能。
・外部信号による発光時間幅の設定も可能。
・点灯中はフル直流点灯します。
・瞬間的な発光なので、連続点灯より大きな電流を流せます。
・連続点灯に比べ、赤色で約5倍、白・青・緑色で約3～4倍程度明るいピークレベル光量となります。
【用途】
・画像処理、画像計測用に最適。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
