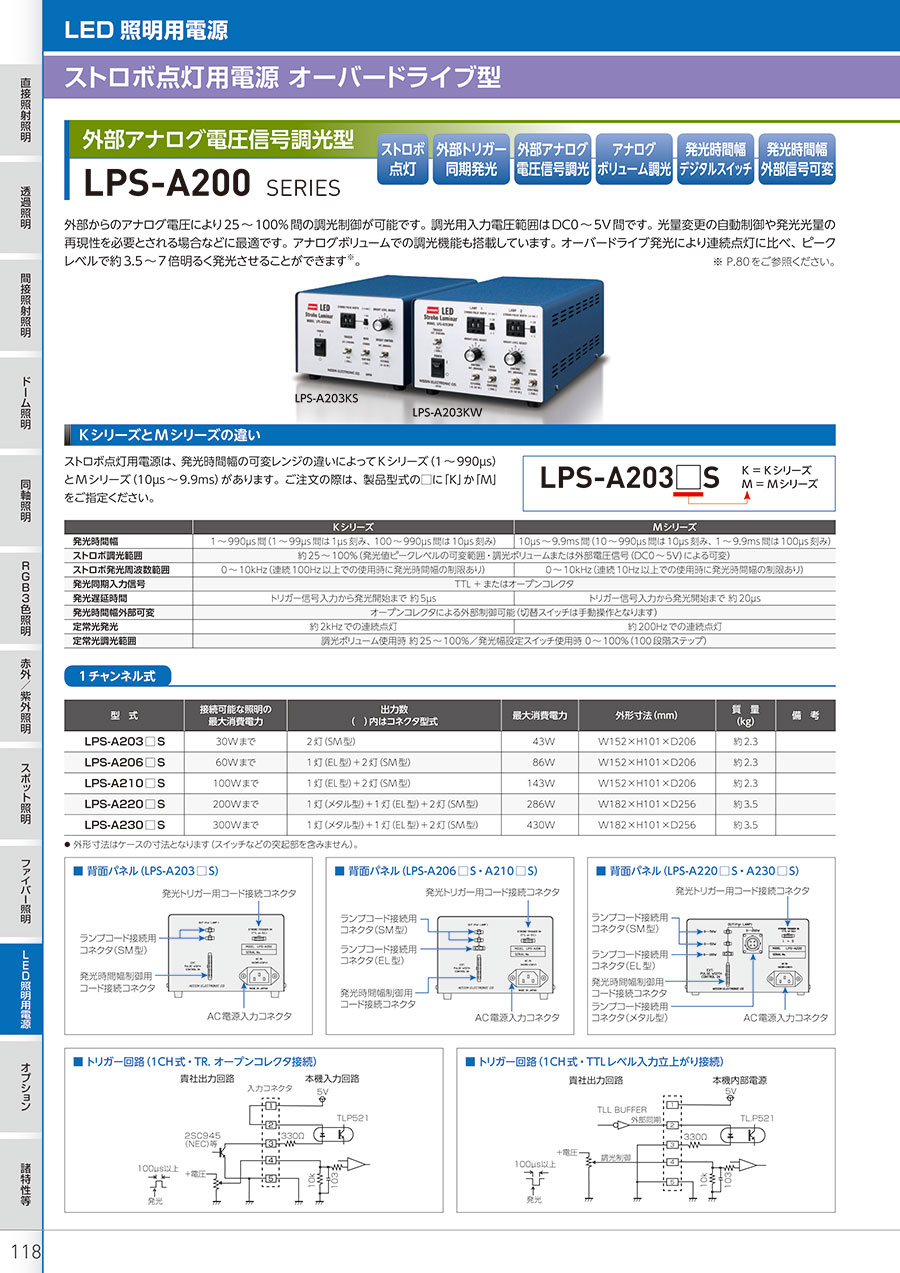

LED照明用電源 ストロボ点灯用 外部アナログ電圧信号調光型 LPS-A200シリーズ

LED照明用電源 ストロボ点灯用電源オーバードライブ型 外部アナログ電圧信号調光型 LPS-A200シリーズの仕様

LED照明用電源 ストロボ点灯用電源オーバードライブ型 外部アナログ電圧信号調光型 LPS-A200シリーズの外観

KシリーズとMシリーズの違い

ストロボ点灯用電源は、発光時間幅の可変レンジの違いによってKシリーズ（1～990μs）とMシリーズ（10μs～9.9ms）がある。

1チャンネル式

背面パネル（LPS-A203□S）

背面パネル（LPS-A206□S／A210□S）

背面パネル（LPS-A220□S／A230□S）

トリガー回路（1CH式／TR. オープンコレクタ接続）

トリガー回路（1CH式／TTLレベル入力立上がり接続）

• ※ 外形寸法はケースの寸法となります（スイッチなどの突起部を含みません）。

2チャンネル式（2回路独立制御）

背面パネル（LPS-A203□W）

• ※ 上記以外の型番についてはカタログをご参照ください。

トリガー回路（2CH式／TR. オープンコレクタ接続）

トリガー回路（2CH式／TTLレベル入力立上がり接続）

• ※ 外形寸法はケースの寸法となります（スイッチなどの突起部を含みません）。

3チャンネル式（3回路独立制御）

背面パネル（LPS-A203□T）

トリガー回路（3CH式／TR. オープンコレクタ接続）

トリガー回路（3CH式／TTLレベル入力立上がり接続）

型式	接続可能な照明の最大消費電力 （1CHあたり）	出力数（ ）内はコネクタ型式	最大消費電力 （3CH合計）	外形寸法（mm）	質量（kg）	備考
LPS-A203□T	30Wまで	CH1：1灯（EL型）＋2灯（SM型） CH2：1灯（EL型）＋2灯（SM型） CH3：1灯（EL型）＋2灯（SM型）	130W	W182×H101×D256	約3.5	-

入力電源電圧について

LPS-A200シリーズは、入力電源電圧 AC85～132Vに対応。
AC85～264V仕様もある。AC85～264V仕様は外形寸法が変更になる場合がある。

消費電力について

LED照明の消費電力は型式ごとに異なる。消費電力の合計が電源の最大出力電力を超えないように、LED照明を接続する。
