LED照明用電源 ストロボ点灯用 アナログボリューム調光型 DSシリーズ・LPS-200シリーズ
- 通常単価(税別)
- 111,113円～407,417円
- 税込単価
- 122,224円～448,159円
小型・DINレール取付可（DS）とオーバードライブ型（LPS-200）のLEDストロボ電源部。【特長】...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

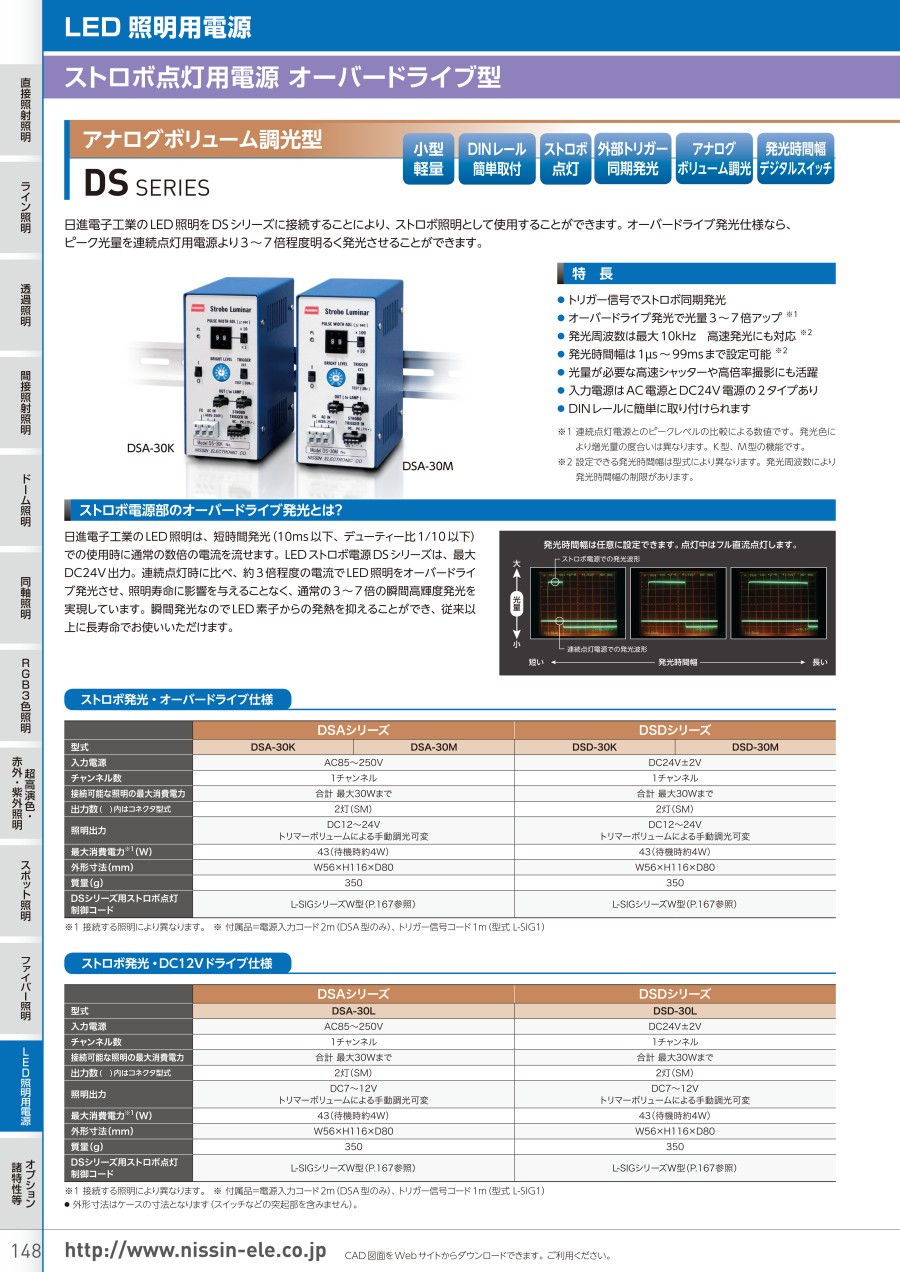

LED照明用電源 ストロボ点灯用 アナログボリューム調光型 DSシリーズ／LPS-200シリーズの仕様
DSシリーズ
小型・軽量・コンパクトサイズのLEDストロボ電源部
特長
- トリガー信号でストロボ同期発光
- オーバードライブ発光で光量3～7倍アップ※1
- 発光周波数は最大10kHz高速発光にも対応※2
- 発光時間幅は1µs～99msまで設定可能※2
- 光量が必要な高速シャッターや高倍率撮影にも活躍
- 入力電源はAC電源とDC24V電源の2タイプあり
- DINレールに簡単に取り付けられる
- ※1連続点灯電源とのピークレベルの比較による数値。発光色により増光量の度合いは異なる。K型、M型の機能。
- ※2認定できる発光時間幅は型式により異なる。発光周波数により発光時間幅の制限がある。
ストロボ電源部のオーバードライブ発光とは?
日進電子工業のLED照明は、短時間発光（10ms以下、デューティー比1/10以下）での使用時に通常の数倍の電流を流すことができる。
LEDストロボ電源DSシリーズは、最大DC24V出力。連続点灯時に比べ、約3倍程度の電流でLED照明をストロボ点灯（オーバードライブ発光）させる。
照明寿命に影響を与えることなく、通常の3～7倍の瞬間高輝度発光を実現。
瞬間発光なのでLED素子からの発熱を抑えることができ、従来以上に長寿命で使用することができる。
ストロボ発光時間幅の設定範囲について
DSシリーズには、発光時間幅の設定範囲の違いによってK型（1～990µs）、M型（10µs～9.9ms）、L型（100µs～99ms）がある。
| - | K型 | M型 | L型 |
|---|---|---|---|
| 発光時間幅 | 1～990μs間 （1～99μs間は1μs刻み、100～990μs間は10μs刻み） | 10μs～9.9ms間 （10～990μs間は10μs刻み、1～9.9ms間は100μs刻み） | 100μs～99ms間 （100μs～9.9ms間は100μs刻み、10～99ms間は1ms刻み） |
| ストロボ調光範囲 | 約25～100% （調光ボリューム可変による発光ピーク値レベル可変範囲） | 0～100% （調光ボリューム可変による発光ピーク値レベル可変範囲） | |
| ストロボ発光周波数範囲 | 0～10kHz （連続100Hz以上での使用時に発光時間幅の制限あり） | 0～10kHz （連続10Hz以上での使用時に発光時間幅の制限あり） | 0～1kHz （連続5Hz以上での使用時に発光時間幅の制限あり） |
| 発光同期入力信号 | 電圧入力（0-4～12V）によるフォトカプラ駆動、TTLレベル＋、オープンコレクタ | ||
| 発光遅延時間 | トリガー信号入力から発光開始まで約5μs | トリガー信号入力から発光開始まで約20μs | トリガー信号入力から発光開始まで約100～200μs |
| テスト発光モード | 約30Hzの自動ストロボ発光 | 約3Hzの自動ストロボ発光 | - |
| DC連続発光モード | - | - | 直流電圧連続点灯 （光量0～100%間の調光可変可） |
DSシリーズ
瞬間的なストロボ発光でLED照明を点灯させるための電源装置
特長
- オーバードライブ型のストロボ発光電源部
- 瞬間的に大きな電流でLEDを高輝度発光
- 光量ピークレベルは通常点灯の約3.5～7倍（LED色により異なる）
- 外部トリガー信号入力により同期発光できる
- 発熱を抑えた高輝度発光でLED素子を長寿命化
- 発光時間幅をデジタルスイッチで任意に設定可能
- 外部信号による発光時間幅の設定や可変も可能
- アナログボリュームで25～100%の調光が可能
KシリーズとMシリーズの違い
ストロボ点灯用電源は、発光時間幅の可変レンジの違いによってKシリーズ（1～990µs）とMシリーズ（10µs～9.9ms）がある。
| - | Kシリーズ | Mシリーズ |
|---|---|---|
| 発光時間幅 | 1～990μs間（1～99μs間は1μs刻み、100～990μs間は10μs刻み） | 10μs～9.9ms間（10～990μs間は10μs刻み、1～9.9ms間は100μs刻み） |
| ストロボ調光範囲 | 約25～100%（発光ピーク値レベルの可変範囲・調光ボリューム可変による） | |
| ストロボ発光周波数範囲 | 0～10kHz（連続100Hz以上での使用時に発光時間幅の制限あり） | 0～10kHz（連続10Hz以上での使用時に発光時間幅の制限あり） |
| 発光同期入力信号 | TTL＋またはオープンコレクタ | |
| 発光遅延時間 | トリガー信号入力から発光開始まで約5μs | トリガー信号入力から発光開始まで約20μs |
| 発光時間幅外部可変 | オープンコレクタによる外部制御可能（切替スイッチは手動操作となります） | |
| 定常光発光 | 約2kHzでの連続点灯 | 約200Hzでの連続点灯 |
| 定常光調光範囲 | 調光ボリューム使用時約25～100%／発光幅設定スイッチ使用時0～100%（100段階ステップ） | |
詳細情報
基本情報
小型・DINレール取付可（DS）とオーバードライブ型（LPS-200）のLEDストロボ電源部。
【特長】
・小型・軽量・コンパクトサイズのLEDストロボ電源部（DSシリーズ）。
・従来比1/3の大きさでDINレールへの取付も簡単（DSシリーズ）。
・瞬間ストロボ発光でLED照明を高輝度発光（LPS-200シリーズ）。
・オーバードライブ発光でピークレベル比約3.5～7倍明るく発光（LPS-200シリーズ）。
・発光時間幅はデジタルスイッチで1μsからの任意設定が可能（LPS-200シリーズ）。
【用途】
・LED照明用電源として。
