日進電子工業

LED照明用電源直流電圧連続点灯用外部アナログ電圧信号調光型 CR-Aシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 107,403円～130,156円特別価格

税込単価: 118,143円～143,172円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：19 日目

DC一定電圧でLED照明を点灯させる直流点灯型の検査用照明。【特長】・一次側の...

発光方式
ON/OFF制御

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

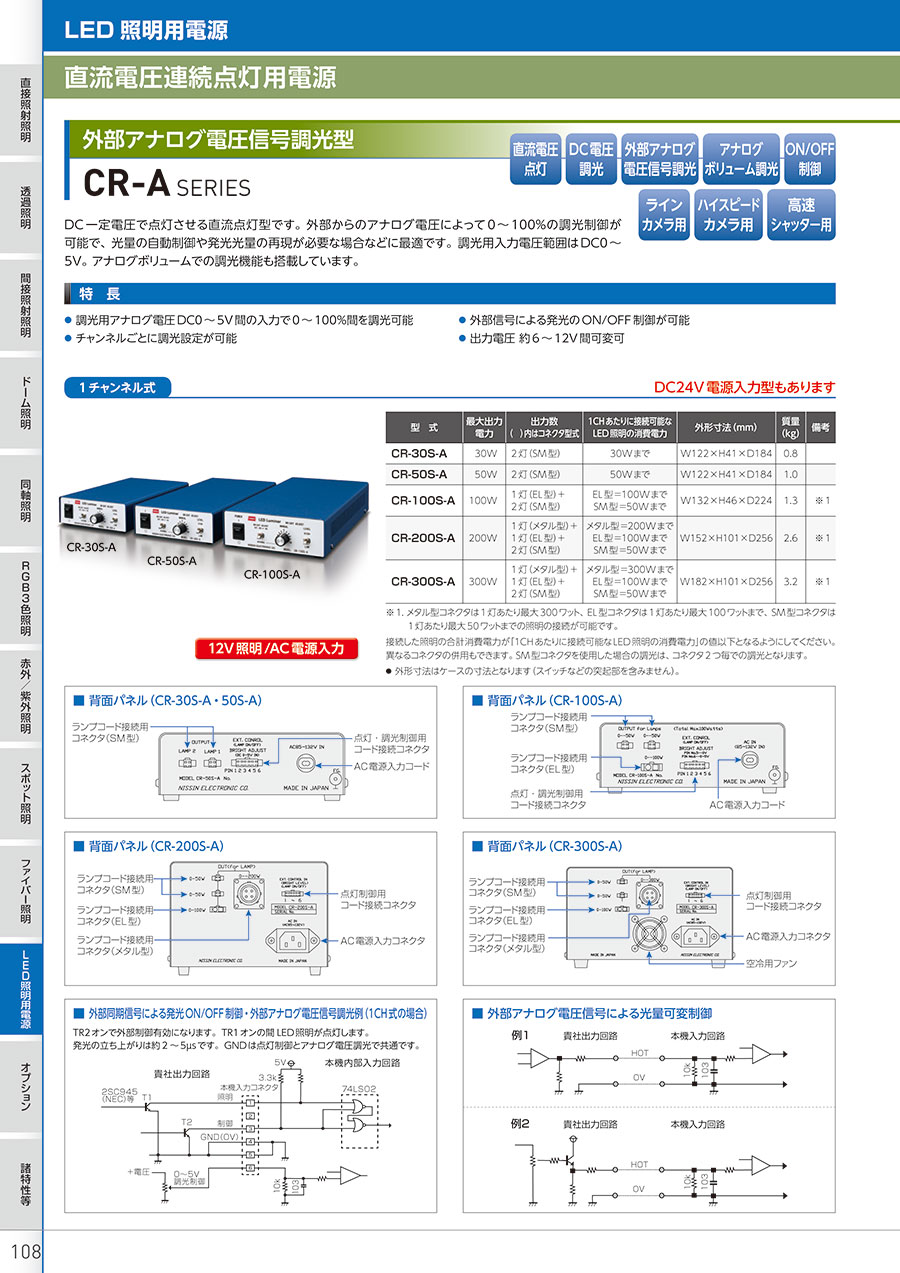

LED照明用電源直流電圧連続点灯用電源外部アナログ電圧信号調光型 CR-Aシリーズ 1チャンネル式の仕様

LED照明用電源直流電圧連続点灯用電源外部アナログ電圧信号調光型 CR-Aシリーズ 1チャンネル式の外観
※ DC24V電源入力型もあります。

背面パネル

CR-30S-A／50S-A

CR-100S-A

※ 上記以外の型番についてはカタログをご参照ください。

外部同期信号による発光ON／OFF制御・外部アナログ電圧信号調光例（1CH式の場合）

TR2オンで外部制御有効になる。TR1オンの間LED照明が点灯。
発光の立ち上がりは約2～5µs。GNDは点灯制御とアナログ電圧調光で共通。

外部アナログ電圧信号による光量可変制御

例1

例2

12V照明／AC電源入力

型式	最大出力電力	出力数（）内はコネクタ型式	1CHあたりに接続可能な LED照明の消費電力	外形寸法（mm）	質量（kg）	備考
CR-30S-A	30W	2灯（SM型）	30Wまで	W122×H41×D184	0.8	-
CR-50S-A	50W	2灯（SM型）	50Wまで	W122×H41×D184	1.0	-
CR-100S-A	100W	1灯（EL型）＋2灯（SM型）	EL型＝100Wまで SM型＝50Wまで	W132×H46×D224	1.3	※1
CR-200S-A	200W	1灯（メタル型）＋1灯（EL型）＋2灯（SM型）	メタル型＝200Wまで EL型＝100Wまで SM型＝50Wまで	W152×H101×D256	2.6	※1
CR-300S-A	300W	1灯（メタル型）＋1灯（EL型）＋2灯（SM型）	メタル型＝300Wまで EL型＝100Wまで SM型＝50Wまで	W182×H101×D256	3.2	※1

※1メタル型コネクタは1灯あたり最大300ワット、EL型コネクタは1灯あたり最大100ワットまで、SM型コネクタは1灯あたり最大50ワットまでの照明の接続が可能です。

※ 接続した照明の合計消費電力が「1CHあたりに接続可能なLED照明の消費電力」の値以下となるようにしてください。
※ 異なるコネクタの併用もできます。SM型コネクタを使用した場合の調光は、コネクタ2つ毎での調光となります。
※ 外形寸法はケースの寸法となります（スイッチなどの突起部を含みません）。

12V照明／DC24V電源入力

-	CRD-Aシリーズ
型式	CRD-30S-A	CRD-50S-A	CRD-100S-A
チャンネル数	1チャンネル
最大出力電力	30W	50W	100W
照明用出力コネクタ数	2灯（SM）	2灯（SM）	1灯（EL）＋2灯（SM）
1chあたりに接続可能な LED照明の消費電力	30Wまで	50Wまで	EL型＝100Wまで SM型＝50Wまで
出力電圧（2次側）	DC12V・12V照明に接続可
入力電源電圧（1次側）	DC24V±10%
最大消費電力（W）	35	59	118
外形寸法（mm）	W122×H41×D184	W122×H41×D184	W132×H46×D224
質量（kg）	0.8	1.0	1.3
備考	-	-	-

24V照明／AC電源入力

-	CR-A（24）シリーズ
型式	CR-30S-A（24）	CR-50S-A（24）	CR-100S-A（24）
チャンネル数	1チャンネル
最大出力電力	30W	50W	100W
照明用出力コネクタ数	2灯（SM）	2灯（SM）	1灯（EL）＋2灯（SM）
1chあたりに接続可能な LED照明の消費電力	30Wまで	50Wまで	EL型＝100Wまで SM型＝50Wまで
出力電圧（2次側）	DC24V・24V照明に接続可
入力電源電圧（1次側）	AC85～132V（AC85～264V仕様もあります。型式の最後に「-2」を付けてください）
最大消費電力（VA）	55	110	220
外形寸法（mm）	W122×H41×D184	W122×H41×D184	W132×H46×D224
質量（kg）	0.8	1.0	1.3
備考	-	-	-

※ 上記以外の型番についてはカタログをご参照ください。

注意・禁止事項

LED素子は、発光色や素子自体の個体差により発光開始電圧が若干異なる。
このため調光ボリュームを低い値で使用すると、LED素子ごとの発光量の差異が顕著になることがある。
発光面に均一性が必要な場合などでの使用時には注意。

入力電源電圧について

CR-Aシリーズ／CR-A（24）シリーズは、入力電源電圧AC85～132Vに対応。
AC85～264V仕様もある。

消費電力について

LED照明の消費電力は型式ごとに異なる。消費電力の合計が電源の最大出力電力を超えないように、LED照明を接続する。

LED照明用電源直流電圧連続点灯用電源外部アナログ電圧信号調光型 CR-Aシリーズ 2チャンネル式（2回路独立制御）の仕様

LED照明用電源直流電圧連続点灯用電源外部アナログ電圧信号調光型 CR-Aシリーズ 2チャンネル式（2回路独立制御）の外観
※DC24V電源入力型もあります。

背面パネル

CR-10W-A／30W-A／50W-A

CR-100W-A

CR-150W-A

外部同期信号による発光ON／OFF制御、外部アナログ電圧信号調光例（2CH式の場合）

TR3オンで外部制御有効になる。TR1，2オンの間LED照明が点灯。
発光の立ち上がりは約2～5µs。GNDは点灯制御とアナログ電圧調光で共通。

12V照明／AC電源入力

型式	最大出力電力（2CH合計）	出力数（）内はコネクタ型式	1CHあたりに接続可能な LED照明の消費電力	外形寸法（mm）	最大消費電力（VA）	質量（kg）	備考
CR-10W-A	20W	CH 1：2灯（SM型） CH 2：2灯（SM型）	10Wまで	W122×H66×D204	44	1.1	-
CR-30W-A	60W	CH 1：2灯（SM型） CH 2：2灯（SM型）	30Wまで	W122×H66×D204	132	1.2	-
CR-50W-A	100W	CH 1：2灯（SM型） CH 2：2灯（SM型）	50Wまで	W122×H66×D204	220	1.3	-
CR-100W-A	200W	CH 1：1灯（EL型）＋2灯（SM型） CH 2：1灯（EL型）＋2灯（SM型）	EL型＝100Wまで SM型＝50Wまで	W152×H101×D256	440	2.6	※1
CR-150W-A	300W	CH 1：1灯（メタル型）＋1灯（EL型）＋2灯（SM型） CH 2：1灯（メタル型）＋1灯（EL型）＋2灯（SM型）	メタル型＝150Wまで EL型＝100Wまで SM型＝50Wまで	W182×H101×D256	660	3.2	※1

※1メタル型コネクタは1灯あたり最大300ワット、EL型コネクタは1灯あたり最大100ワットまで、SM型コネクタは1灯あたり最大50ワットまでの照明の接続が可能です。

※ 接続した照明の合計消費電力が「1CHあたりに接続可能なLED照明の消費電力」の値以下となるようにしてください。異なるコネクタの併用もできます。
※ SM型コネクタを使用した場合の調光は、コネクタ2つ毎での調光となります。
※ 外形寸法はケースの寸法となります（スイッチなどの突起部を含みません）。

12V照明／DC24V電源入力

-	CRD-Aシリーズ
型式	CRD-10W-A	CRD-30W-A	CRD-50W-A	CRD-100W-A
チャンネル数	2チャンネル
最大出力電力	20W（2ch合計）	60W（2ch合計）	100W（2ch合計）	200W（2ch合計）
照明用出力コネクタ数	CH1：2灯（SM） CH2：2灯（SM）	CH1：2灯（SM） CH2：2灯（SM）	CH1：2灯（SM） CH2：2灯（SM）	CH1：1灯（EL）＋2灯（SM） CH2：1灯（EL）＋2灯（SM）
1chあたりに接続可能な LED照明の消費電力	10Wまで	30Wまで	50Wまで	EL型＝100Wまで SM型＝50Wまで
出力電圧（2次側）	DC12V・12V照明に接続可
入力電源電圧（1次側）	DC24V±10%
最大消費電力（W）	24	70	118	236
外形寸法（mm）	W122×H66×D204	W122×H66×D204	W122×H66×D204	W152×H101×D256
質量（kg）	1.1	1.2	1.3	2.6
備考	-	-	-	-

24V照明／AC電源入力

-	CR-A（24）シリーズ
型式	CR-10W-A（24）	CR-30W-A（24）	CR-50W-A（24）	CR-100W-A（24）
チャンネル数	2チャンネル
最大出力電力	20W（2ch合計）	60W（2ch合計）	100W（2ch合計）	200W（2ch合計）
照明用出力コネクタ数	CH1：2灯（SM） CH2：2灯（SM）	CH1：2灯（SM） CH2：2灯（SM）	CH1：2灯（SM） CH2：2灯（SM）	CH1：1灯（EL）＋2灯（SM） CH2：1灯（EL）＋2灯（SM）
1chあたりに接続可能な LED照明の消費電力	10Wまで	30Wまで	50Wまで	EL型＝100Wまで SM型＝50Wまで
出力電圧（2次側）	DC24V・24V照明に接続可
入力電源電圧（1次側）	AC85～132V（AC85～264V仕様もあります。型式の最後に「-2」を付けてください）
最大消費電力（VA）	44	132	220	440
外形寸法（mm）	W122×H66×D204	W122×H66×D204	W122×H66×D204	W152×H101×D256
質量（kg）	1.1	1.2	1.3	2.6
備考	-	-	-	-

※ 上記以外の型番についてはカタログをご参照ください。

注意・禁止事項

入力電源電圧について

CR-Aシリーズ／CR-A（24）シリーズは、入力電源電圧AC85～132Vに対応。
AC85～264V仕様もある。

消費電力について

LED照明の消費電力は型式ごとに異なる。消費電力の合計が電源の最大出力電力を超えないように、LED照明を接続する。

型番リスト

表示件数

型番

CR-30S-A

CR-50S-A

種類

調光方式

チャンネル数

入力電源電圧

(V)

消費電力

調光制御方式

接続照明

最小発注数量

電源	電圧調光方式	1	AC85～132V	55VA	外部制御 (アナログ電圧信号)、アナログボリューム	12V照明	1個
電源	電圧調光方式	1	AC85～132V	110VA	外部制御 (アナログ電圧信号)、アナログボリューム	12V照明	1個

通常単価(税別) (税込単価)	通常出荷日

107,403円96,662円 ( 106,328円 )	19日目
130,156円117,140円 ( 128,854円 )	9日目

詳細情報

基本情報

基本情報

DC一定電圧でLED照明を点灯させる直流点灯型の検査用照明。
【特長】
・一次側の電圧変動や接続照明の大小にかかわらずDC一定電圧で照明を発光。
・調光用アナログ電圧DC0～5V間の入力で0～100%間を調光可能。
・ボリュームによる調光機能もある。
・チャンネルごとの調光設定が可能。
・外部信号による点灯ON／OFF制御が可能。
・安定発光を実現する新開発回路を搭載。
・出力電圧はDC12VとDC24Vがある。
【用途】
・光量の自動制御や発光光量の再現が必要な場合などに最適。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

カタログ (見開き版)

商品担当おすすめ

日進電子工業
LED照明用電源直流電圧連続点灯用アナログボリューム調光型 CRシリーズ
DC点灯で高速度撮影でのチラつきがありません。手動で0～100％の調光可能です。
日進電子工業
画像処理用LED照明デジタル電源 HPCシリーズ
小型軽量設計です。粗／微調整ロータリースイッチで256階調調光可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
