日進電子工業

LED照明用電源直流電圧連続点灯用アナログボリューム調光型 CRシリーズ

カタログ |

通常単価(税別): 74,905円～232,408円

税込単価: 82,396円～255,649円

DC一定電圧でLED照明を点灯させる直流点灯型電源装置。【特長】・ボリューム調...

種類
電源
調光方式
電圧調光方式
発光方式
ON/OFF制御

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が17型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

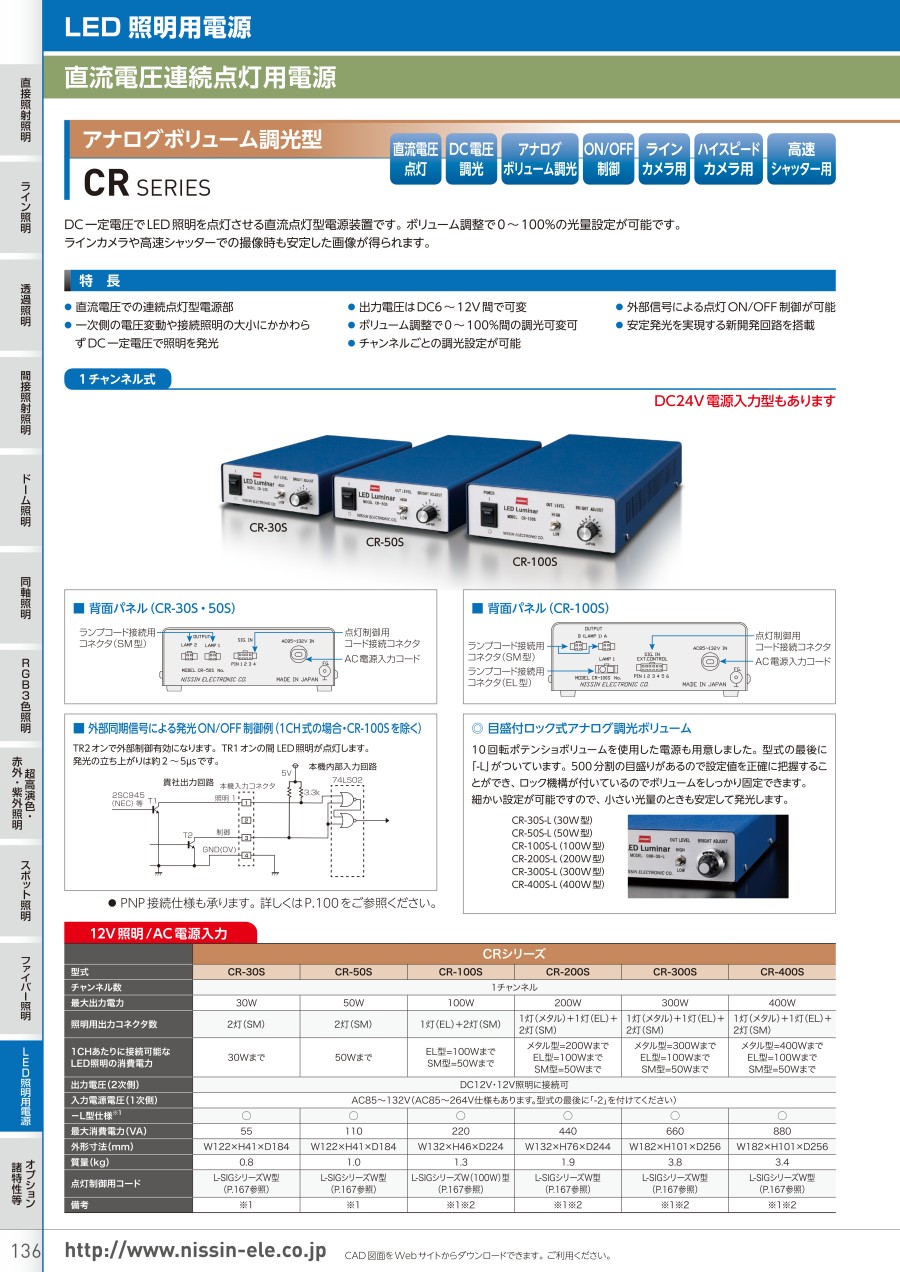

LED照明用電源直流電圧連続点灯用電源アナログボリューム調光型 CRシリーズ 1チャンネル式の仕様

LED照明用電源直流電圧連続点灯用電源アナログボリューム調光型 CRシリーズ 1チャンネル式の外観
※ DC24V電源入力型もあります。

背面パネル

CR-30S／50S

CR-100S

外部同期信号による発光ON／OFF制御例（1CH式の場合）

TR2オンで外部制御有効になる。TR1オンの間LED照明が点灯。
発光の立ち上がりは約2～5µs。

目盛付ロック式アナログ調光ボリューム

CR-30S-L（30W型）／CR-50S-L（50W型）／CR-100S-L（100W型）／CR-200S-L（200W型）／CR-300S-L（300W型）

10回転ポテンショボリュームを使用した電源も用意。型式の最後に「-L」がついている。
500分割の目盛りがあるので設定値を正確に把握することができ、ロック機構が付いているのでボリュームをしっかり固定可能。

12V照明／AC電源入力

型式	最大出力電力	出力数（）内はコネクタ型式	1CHあたりに接続可能なLED照明の消費電力	外形寸法（mm）	最大消費電力（VA）	質量（kg）	備考
CR-30S	30W	2灯（SM型）	30Wまで	W122×H41×D184	55	0.8	-
CR-30S-L	30W	2灯（SM型）	30Wまで	W122×H41×D184	55	0.8	目盛付ロック式アナログ調光ボリューム
CR-50S	50W	2灯（SM型）	50Wまで	W122×H41×D184	110	1.0	-
CR-50S-L	50W	2灯（SM型）	50Wまで	W122×H41×D184	110	1.0	目盛付ロック式アナログ調光ボリューム
CR-100S	100W	1灯（EL型）+2灯（SM型）	EL型=100Wまで SM型=50Wまで	W132×H46×D224	220	1.3	※1
CR-100S-L	100W	1灯（EL型）+2灯（SM型）	EL型=100Wまで SM型=50Wまで	W132×H46×D224	220	1.3	※1、目盛付ロック式アナログ調光ボリューム
CR-200S	200W	1灯（メタル型）+1灯（EL型）+2灯（SM型）	メタル型=200Wまで EL型=100Wまで SM型=50Wまで	W132×H76×D274	440	1.9	※1
CR-200S-L	200W	1灯（メタル型）+1灯（EL型）+2灯（SM型）	メタル型=200Wまで EL型=100Wまで SM型=50Wまで	W132×H76×D274	440	1.9	※1、目盛付ロック式アナログ調光ボリューム
CR-300S	300W	1灯（メタル型）+1灯（EL型）+2灯（SM型）	メタル型=300Wまで EL型=100Wまで SM型=50Wまで	W182×H101×D256	660	2.5	※1
CR-300S-L	300W	1灯（メタル型）+1灯（EL型）+2灯（SM型）	メタル型=300Wまで EL型=100Wまで SM型=50Wまで	W182×H101×D256	660	2.5	※1、目盛付ロック式アナログ調光ボリューム

※1メタル型コネクタは1灯あたり最大300ワット、EL型コネクタは1灯あたり最大100ワットまで、SM型コネクタは1灯あたり最大50ワットまでの照明の接続が可能です。

※ 接続した照明の合計消費電力が「1CHあたりに接続可能なLED照明の消費電力」の値以下となるようにしてください。異なるコネクタの併用もできます。
※ SM型コネクタを使用した場合の調光は、コネクタ2つ毎での調光となります。
※ 外形寸法はケースの寸法となります（スイッチなどの突起部を含みません）。

12V照明／DC24V電源入力

-	CRDシリーズ
型式	CRD-30S	CRD-50S	CRD-100S
チャンネル数	1チャンネル
最大出力電力	30W	50W	100W
照明用出力コネクタ数	2灯（SM）	2灯（SM）	1灯（EL）+2灯（SM）
1chあたりに接続可能な LED照明の消費電力	30Wまで	50Wまで	EL型=100Wまで SM型=50Wまで
出力電圧（2次側）	DC12V・12V照明に接続可
入力電源電圧（1次側）	DC24V±10%
-L型仕様	○	○	○
最大消費電力（W）	35	59	118
外形寸法（mm）	W122×H41×D184	W122×H41×D184	W132×H46×D224
質量（kg）	0.8	1.0	1.3
備考	-	-	-

※ 上記以外の型番についてはカタログをご参照ください。

注意・禁止事項

LED素子は、発光色や素子自体の個体差により発光開始電圧が若干異なる。
このため調光ボリュームを低い値で使用すると、LED素子ごとの発光量の差異が顕著になることがある。
発光面に均一性が必要な場合などでの使用時には注意。

入力電源電圧について

CRシリーズ／CR（24）シリーズは、入力電源電圧 AC85～132Vに対応。
AC85～264V仕様もある。

消費電力について

LED照明の消費電力は型式ごとに異なる。
消費電力の合計が電源の最大出力電力を超えないように、LED照明を接続する。

LED照明用電源直流電圧連続点灯用電源アナログボリューム調光型 CRシリーズ 2チャンネル式（2回路独立制御）の仕様

LED照明用電源直流電圧連続点灯用電源アナログボリューム調光型 CRシリーズ 2チャンネル式（2回路独立制御）の外観
※DC24V電源入力型もあります。

背面パネル

CR-10W／30W／50W

CR-100W

CR-150W

外部同期信号による発光ON／OFF制御例（2CH式の場合）

TR3オンで外部制御有効になる。TR1，2オンの間 LED照明が点灯。
発光の立ち上がりは約2～5µs。

目盛付ロック式アナログ調光ボリューム

CR-10W-L／CR-30W-L／CR-50W-L／CR-100W-L／CR-150W-L

12V照明／AC電源入力

型式	最大出力電力（2CH合計）	出力数（）内はコネクタ型式	1CHあたりに接続可能なLED照明の消費電力	外形寸法（mm）	最大消費電力（VA）	質量（kg）	備考
CR-10W	20W	CH1：2灯（SM型） CH2：2灯（SM型）	10Wまで	W122×H66×D204	44	1.1	-
CR-10W-L	20W	CH1：2灯（SM型） CH2：2灯（SM型）	10Wまで	W122×H66×D204	44	1.1	目盛付ロック式アナログ調光ボリューム
CR-30W	60W	CH1：2灯（SM型） CH2：2灯（SM型）	30Wまで	W122×H66×D204	132	1.2	-
CR-30W-L	60W	CH1：2灯（SM型） CH2：2灯（SM型）	30Wまで	W122×H66×D204	132	1.2	目盛付ロック式アナログ調光ボリューム
CR-50W	100W	CH1：2灯（SM型） CH2：2灯（SM型）	50Wまで	W122×H66×D204	220	1.3	-
CR-50W-L	100W	CH1：2灯（SM型） CH2：2灯（SM型）	50Wまで	W122×H66×D204	220	1.3	目盛付ロック式アナログ調光ボリューム
CR-100W	200W	CH1：1灯（EL型）+2灯（SM型） CH2：1灯（EL型）+2灯（SM型）	EL型=100Wまで SM型=50Wまで	W152×H101×D256	440	2.6	※1
CR-100W-L	200W	CH1：1灯（EL型）+2灯（SM型） CH2：1灯（EL型）+2灯（SM型）	EL型=100Wまで SM型=50Wまで	W152×H101×D256	440	2.6	※1、目盛付ロック式アナログ調光ボリューム
CR-150W	300W	CH1：1灯（メタル型）+1灯（EL型）+2灯（SM型） CH2：1灯（メタル型）+1灯（EL型）+2灯（SM型）	メタル型=150Wまで EL型=100Wまで SM型=50Wまで	W182×H101×D256	660	3.2	※1
CR-150W-L	300W	CH1：1灯（メタル型）+1灯（EL型）+2灯（SM型） CH2：1灯（メタル型）+1灯（EL型）+2灯（SM型）	メタル型=150Wまで EL型=100Wまで SM型=50Wまで	W182×H101×D256	660	3.2	※1、目盛付ロック式アナログ調光ボリューム

※1メタル型コネクタは1灯あたり最大300ワット、EL型コネクタは1灯あたり最大100ワットまで、SM型コネクタは1灯あたり最大50ワットまでの照明の接続が可能です。

※ 接続した照明の合計消費電力が「1CHあたりに接続可能なLED照明の消費電力」の値以下となるようにしてください。異なるコネクタの併用もできます。
※ SM型コネクタを使用した場合の調光は、コネクタ2つ毎での調光となります。
※ 外形寸法はケースの寸法となります（スイッチなどの突起部を含みません）。

12V照明／DC24V電源入力

-	CRDシリーズ
型式	CRD-10W	CRD-30W	CRD-50W	CRD-100W
チャンネル数	2チャンネル
最大出力電力	20W（2ch合計）	60W（2ch合計）	100W（2ch合計）	200W（2ch合計）
照明用出力コネクタ数	CH1：2灯（SM） CH2：2灯（SM）	CH1：2灯（SM） CH2：2灯（SM）	CH1：2灯（SM） CH2：2灯（SM）	CH1：1灯（EL）+2灯（SM） CH2：1灯（EL）+2灯（SM）
1chあたりに接続可能なLED照明の消費電力	10Wまで	30Wまで	50Wまで	EL型=100Wまで SM型=50Wまで
出力電圧（2次側）	DC12V・12V照明に接続可
入力電源電圧（1次側）	DC24V±10%
-L型仕様	○	○	○	○
最大消費電力（W）	24	70	118	236
外形寸法（mm）	W122×H66×D204	W122×H66×D204	W122×H66×D204	W152×H101×D256
質量（kg）	1.1	1.2	1.3	2.6
備考	-	-	-	-

※ 上記以外の型番についてはカタログをご参照ください。

注意・禁止事項

入力電源電圧について

CRシリーズ／CR（24）シリーズは、入力電源電圧 AC85～132Vに対応。
AC85～264V仕様もある。

消費電力について

LED照明の消費電力は型式ごとに異なる。
消費電力の合計が電源の最大出力電力を超えないように、LED照明を接続する。

型番リスト

表示件数

型番

チャンネル数

入力電源電圧

(V)

消費電力

調光制御方式

接続照明

最小発注数量

2	AC85～132	44VA	アナログボリューム	12V照明	1個
2	AC85～132	44VA	アナログボリューム(目盛付ロック式)	12V照明	1個
1	AC85～132	55VA	アナログボリューム	12V照明	1個
1	AC85～132	55VA	アナログボリューム	24V照明	1個
1	AC85～132	55VA	アナログボリューム(目盛付ロック式)	12V照明	1個
2	AC85～132	132VA	アナログボリューム	12V照明	1個
2	AC85～132	132VA	アナログボリューム(目盛付ロック式)	12V照明	1個
1	AC85～132	110VA	アナログボリューム	12V照明	1個
1	AC85～132	110VA	アナログボリューム	24V照明	1個
1	AC85～132	110VA	アナログボリューム(目盛付ロック式)	12V照明	1個
2	AC85～132	220VA	アナログボリューム	12V照明	1個
2	AC85～132	220VA	アナログボリューム(目盛付ロック式)	12V照明	1個
1	AC85～132	220VA	アナログボリューム	12V照明	1個
1	AC85～132	220VA	アナログボリューム(目盛付ロック式)	12V照明	1個
2	AC85～132	440VA	アナログボリューム(目盛付ロック式)	12V照明	1個
1	AC85～132	440VA	アナログボリューム	12V照明	1個
1	AC85～132	440VA	アナログボリューム(目盛付ロック式)	12V照明	1個

通常単価(税別) (税込単価)	通常出荷日

101,326円 ( 111,459円 )	19日目
112,964円 ( 124,260円 )	19日目
74,905円 ( 82,396円 )	19日目
74,905円 ( 82,396円 )	19日目
86,429円 ( 95,072円 )	19日目
116,258円 ( 127,884円 )	19日目
126,854円 ( 139,539円 )	19日目
101,591円 ( 111,750円 )	5日目
94,587円 ( 104,046円 )	19日目
106,053円 ( 116,658円 )	19日目
144,821円 ( 159,303円 )	19日目
155,556円 ( 171,112円 )	19日目
122,469円 ( 134,716円 )	10日目
129,632円 ( 142,595円 )	19日目
232,408円 ( 255,649円 )	19日目
195,780円 ( 215,358円 )	19日目
193,520円 ( 212,872円 )	19日目

詳細情報

基本情報

基本情報

DC一定電圧でLED照明を点灯させる直流点灯型電源装置。
【特長】
・ボリューム調整で0～100%の光量設定が可能。
・ラインカメラや高速シャッターでの撮像時も安定した画像が得られる。
・直流電流での連続点灯型電源部。
・チャンネルごとの調光設定が可能。
・外部信号による点灯ON／OFF制御が可能。
・安定発光を実現する新開発回路を搭載。
・一次側の電圧変動や接続照明の大小にかかわらずDC一定電圧で照明を発光。
・出力電圧はDC12VとDC24V。
【用途】
・検査用照明。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

カタログ (見開き版)

商品担当おすすめ

日進電子工業
LED照明用電源高周波連続点灯用アナログボリューム調光型 LPRシリーズ・LPRDシリーズ
高周波点灯です。チャンネル別に0～100％手動調光可能です。
日進電子工業
LED照明用電源直流電圧連続点灯用外部アナログ電圧信号調光型 CR-Aシリーズ
直流電圧点灯です。外部アナログ電圧信号で0～100％の調光が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
