LED照明用電源 高周波連続点灯用 外部デジタル信号調光型 LPR-Dシリーズ
- 通常単価(税別)
- 116,613円～137,500円
- 税込単価
- 128,274円～151,250円
1次側、AC電源駆動タイプの検査用照明。前面パネルには調光用のデジタルスイッチ...
詳細情報を確認する- 発光方式
- 50kHz PWM制御
- 調光制御方式
- 外部制御 (8ビットデジタル信号)、デジタルスイッチ、アナログボリューム
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品情報
LED照明用電源 高周波連続点灯用電源 外部デジタル信号調光型 LPR-Dシリーズ 1チャンネル式の仕様
LED照明用電源 高周波連続点灯用電源 外部デジタル信号調光型 LPR-Dシリーズ 1チャンネル式の外観
※ DC24V電源入力型もあります。
外部同期信号による発光ON／OFF制御例（1CH式の場合）
TR2オンで外部制御有効になる。TR1オンの間LED照明が点灯。
発光の立ち上がりは約3.5～12µs。
外部デジタル信号による光量可変制御
8bit（BCD）×1CH。
各TRのオン・オフを組み合わせることで100階調での光量調整がおこなえる。
12V照明／AC電源入力
| 型式 | 最大出力電力 | 出力数 （ ）内はコネクタ型式 | 1CHあたりに接続可能なLED照明の消費電力 | 外形寸法 （mm） | 最大消費電力 （VA） | 質量 （kg） | 備考 |
|---|---|---|---|---|---|---|---|
| LPR-200S-D | 200W | 1灯（メタル型）＋1灯（EL型）＋2灯（SM型） | メタル型=200Wまで EL型=100Wまで SM型=50Wまで | W152×H101×D206 | 440 | 2.5 | - |
| LPR-300S-D | 300W | 1灯（メタル型）＋1灯（EL型）＋2灯（SM型） | メタル型=300Wまで EL型=100Wまで SM型=50Wまで | W182×H101×D256 | 660 | 3.2 | - |
- ※ 外形寸法はケースの寸法となります（スイッチなどの突起部を含みません）。
入力電源電圧について
LPR-Dシリーズ／LPR-D（24）シリーズは、入力電源電圧AC85～132Vに対応。
AC85～264V仕様もある。
消費電力について
LED照明の消費電力は型式ごとに異なる。
消費電力の合計が電源の最大出力電力を超えないように、LED照明を接続する。

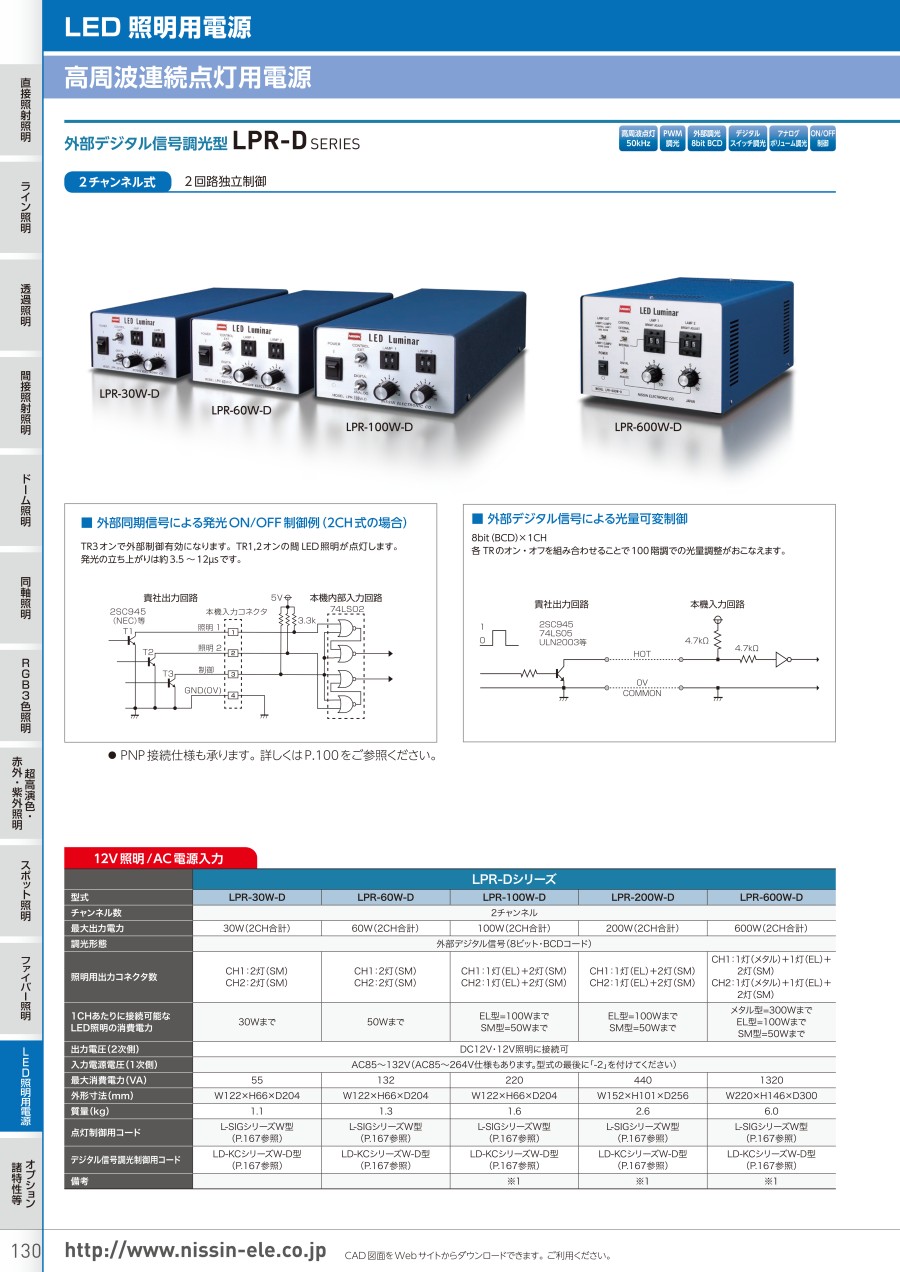

LED照明用電源 高周波連続点灯用電源 外部デジタル信号調光型 LPR-Dシリーズ 2チャンネル式（2回路独立制御）の仕様
LED照明用電源 高周波連続点灯用電源 外部デジタル信号調光型 LPR-Dシリーズ 2チャンネル式（2回路独立制御）の外観
外部同期信号による発光ON／OFF制御例（2CH式の場合）
TR3オンで外部制御有効になる。TR1，2オンの間 LED照明が点灯。
発光の立ち上がりは約3.5～12µs。
12V照明／AC電源入力
| 型式 | 最大出力電力 （2CH合計） | 出力数 （ ）内はコネクタ型式 | 1CHあたりに接続可能なLED照明の消費電力 | 外形寸法（mm） | 最大消費電力 （VA） | 質量 （kg） | 備考 |
|---|---|---|---|---|---|---|---|
| LPR-30W-D | 30W | CH1：2灯（SM型） CH2：2灯（SM型） | 30Wまで | W122×H66×D204 | 55 | 1.1 | - |
| LPR-60W-D | 60W | CH1：2灯（SM型） CH2：2灯（SM型） | 50Wまで | W122×H66×D204 | 132 | 1.3 | - |
| LPR-100W-D | 100W | CH1：1灯（EL型）＋2灯（SM型） CH2：1灯（EL型）＋2灯（SM型） | EL型=100Wまで SM型=50Wまで | W122×H66×D204 | 220 | 1.6 | - |
| LPR-200W-D | 200W | CH1：1灯（EL型）＋2灯（SM型） CH2：1灯（EL型）＋2灯（SM型） | EL型=100Wまで SM型=50Wまで | W152×H101×D256 | 440 | 2.6 | - |
| LPR-600W-D | 600W | CH1：1灯（メタル型）＋1灯（EL型）＋2灯（SM型） CH2：1灯（メタル型）＋1灯（EL型）＋2灯（SM型） | メタル型=300Wまで EL型=100Wまで SM型=50Wまで | W220×H146×D300 | 1320 | 6.0 | - |
- ※ 外形寸法はケースの寸法となります（スイッチなどの突起部を含みません）。
12V照明／DC24V電源入力
| - | LPRD-Dシリーズ | ||
|---|---|---|---|
| 型式 | LPRD-30W-D | LPRD-60W-D | LPRD-100W-D |
| チャンネル数 | 2チャンネル | ||
| 最大出力電力 | 30W（2ch合計） | 60W（2ch合計） | 100W（2ch合計） |
| 照明用出力コネクタ数 | CH1：2灯（SM） CH2：2灯（SM） | CH1：2灯（SM） CH2：2灯（SM） | CH1：1灯（EL）＋2灯（SM） CH2：1灯（EL）＋2灯（SM） |
| 1chあたりに接続可能なLED照明の消費電力 | 30Wまで | 50Wまで | EL型=100Wまで SM型=50Wまで |
| 出力電圧（2次側） | DC12V・12V照明に接続可 | ||
| 入力電源電圧（1次側） | DC24V±10% | ||
| 最大消費電力 | 35W | 70W | 118W |
| 外形寸法（mm） | W122×H66×D204 | W122×H66×D204 | W122×H66×D204 |
| 質量（kg） | 1.1 | 1.3 | 1.6 |
| 備考 | - | - | - |
24V照明／AC電源入力
| - | LPR-D（24）シリーズ | ||
|---|---|---|---|
| 型式 | LPR-30W-D（24） | LPR-60W-D（24） | LPR-100W-D（24） |
| チャンネル数 | 2チャンネル | ||
| 最大出力電力 | 30W（2ch合計） | 60W（2ch合計） | 100W（2ch合計） |
| 照明用出力コネクタ数 | CH1：2灯（SM） CH2：2灯（SM） | CH1：2灯（SM） CH2：2灯（SM） | CH1：1灯（EL）＋2灯（SM） CH2：1灯（EL）＋2灯（SM） |
| 1chあたりに接続可能なLED照明の消費電力 | 30Wまで | 50Wまで | EL型=100Wまで SM型=50Wまで |
| 出力電圧（2次側） | DC24V・24V照明に接続可 | ||
| 入力電源電圧（1次側） | AC85～132V （AC85～264V仕様もあります。型式の最後に「-2」を付けてください） | ||
| 最大消費電力 | 55VA | 132VA | 220VA |
| 外形寸法（mm） | W122×H66×D204 | W122×H66×D204 | W122×H66×D204 |
| 質量（kg） | 1.1 | 1.3 | 1.6 |
| 備考 | - | - | - |
24V照明／DC24V電源入力
| - | LPRD-D（24）シリーズ | ||
|---|---|---|---|
| 型式 | LPRD-30W-D（24） | LPRD-60W-D（24） | LPRD-100W-D（24） |
| チャンネル数 | 2チャンネル | ||
| 最大出力電力 | 30W（2ch合計） | 60W（2ch合計） | 100W（2ch合計） |
| 照明用出力コネクタ数 | CH1：2灯（SM） CH2：2灯（SM） | CH1：2灯（SM） CH2：2灯（SM） | CH1：1灯（EL）＋2灯（SM） CH2：1灯（EL）＋2灯（SM） |
| 1chあたりに接続可能なLED照明の消費電力 | 30Wまで | 50Wまで | EL型=100Wまで SM型=50Wまで |
| 出力電圧（2次側） | DC24V・24V照明に接続可 | ||
| 入力電源電圧（1次側） | DC24V±0.5V | ||
| 最大消費電力 | 32W | 64W | 110W |
| 外形寸法（mm） | W122×H66×D204 | W122×H66×D204 | W122×H66×D204 |
| 質量（kg） | 1.1 | 1.3 | 1.6 |
| 備考 | - | - | - |
詳細情報
基本情報
1次側、AC電源駆動タイプの検査用照明。
前面パネルには調光用のデジタルスイッチとアナログボリュームも搭載。
光量変更の自動制御や発光光量の再現性が必要とされる場合などに最適です。
【特長】
・外部からの8bitデジタル信号による調光に対応（BCDコードによる100階調）。
・約50kHzでの高周波点灯。
・調光用デジタルスイッチによる手動設定（00〜99の100階調）。
・出力電圧DC12V。
・アナログボリュームによる調光も可能。
・外部信号による発光のON／OFF制御が可能。
・チャンネルごとに0～100%間の調光設定が可能。
ご注意
