LED照明用電源 高周波連続点灯用 アナログボリューム調光型 LPRシリーズ・LPRDシリーズ
- 通常単価(税別)
- 54,627円～225,225円
- 税込単価
- 60,090円～247,748円
さまざまなニーズに応える多彩なラインナップのLED電源部。【特長】・アナログボ...
詳細情報を確認する- 種類
- 電源
- 調光方式
- パルス調光方式(PWM)
- 発光方式
- 50kHz PWM制御
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品情報

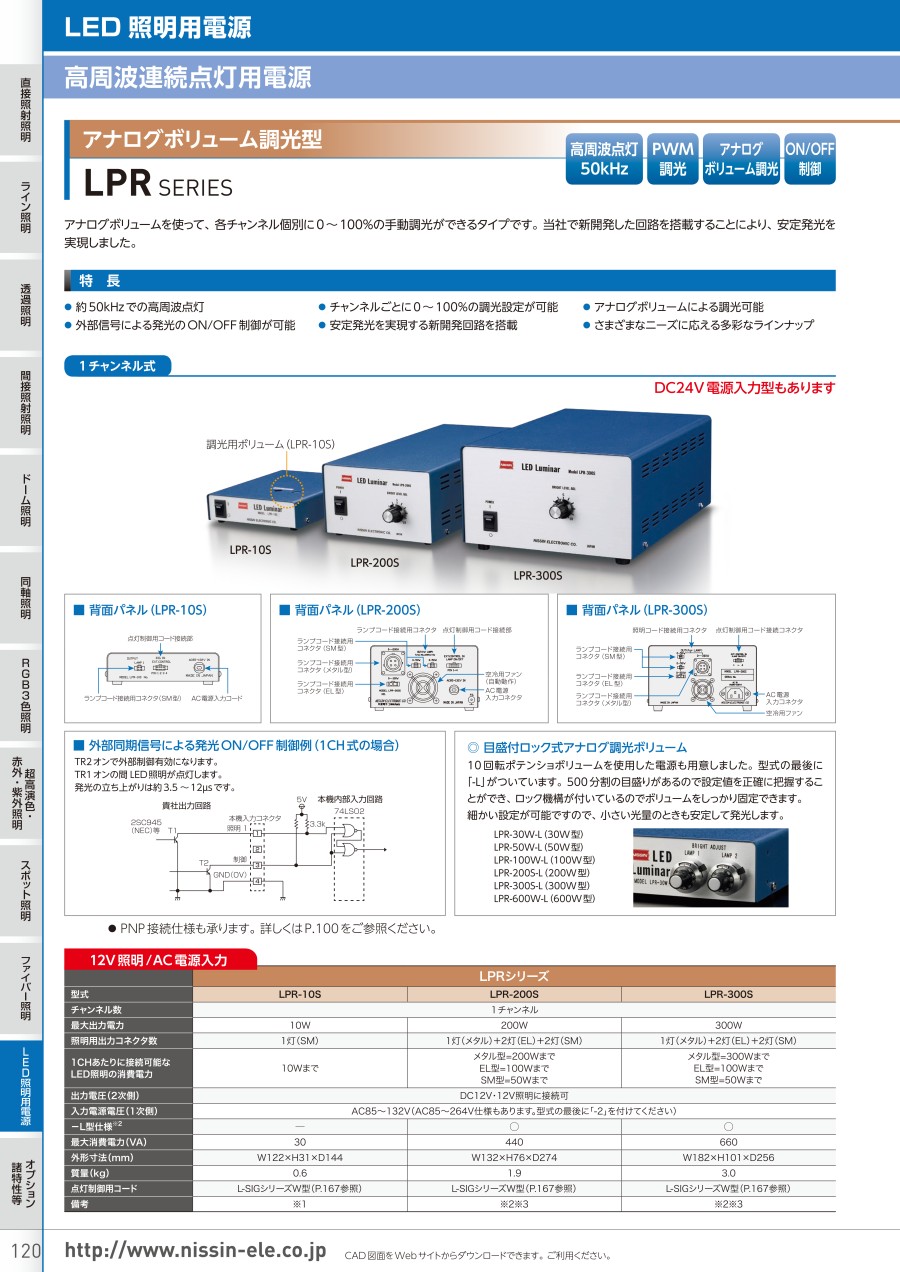

LED照明用電源 高周波連続点灯用 アナログボリューム調光型 LPRシリーズの仕様
アナログボリュームを使って、各チャンネル個別に0～100%の手動調光ができるタイプ。新開発した回路を搭載することにより、安定発光を実現。
LPRシリーズの特長
- 約50kHzでの高周波点灯
- チャンネルごとに0～100%の調光設定が可能
- アナログボリュームによる調光可能
- 出力電圧はDC12VとDC24Vがある
- 外部信号による発光のON／OFF制御が各灯個別に可能
- 安定発光を実現する新開発回路を搭載
- さまざまなニーズに応える多彩なラインナップ
LPR-30W-CEの特長
- CE適合電源部（50kHzの高周波点灯、調光はPWM制御方式）
- 最大出力30W・2ch式（消費電力30W以下なら多灯接続も可能）
- 各チャンネル独立（各ch個別に調光や点灯制御が可能）
- 調光方法で2タイプあり（外部電圧信号での調光対応機種もある）
1チャンネル式
LPR-10S・LPR-200S・LPR-300S 製品画像
12V照明／AC電源入力
DC24V電源入力型もある
| 型式 | 最大出力電力 | 出力数 （）内はコネクタ型式 | 1CHあたりに接続可能な LED照明の消費電力 | 外形寸法（mm） | 最大消費電力 （VA） | 質量 （kg） | 備考 |
|---|---|---|---|---|---|---|---|
| LPR-10S | 10W | 1灯（SM型） | 10Wまで | W122×H31×D144 | 30 | 0.6 | 半固定ボリューム |
| LPR-200S | 200W | 1灯（メタル型）＋1灯（EL型）＋2灯（SM型） | メタル型=200Wまで EL型=100Wまで SM型=50Wまで | W132×H76×D274 | 440 | 1.9 | ※1 |
| LPR-200S-L | ※1 目盛付ロック式ボリューム | ||||||
| LPR-300S | 300W | 1灯（メタル型）＋1灯（EL型）＋2灯（SM型） | メタル型=300Wまで EL型=100Wまで SM型=50Wまで | W182×H101×D256 | 660 | 3.0 | ※1 |
| LPR-300S-L | ※1 目盛付ロック式ボリューム |
※1.メタルコネクタは1灯あたり最大300ワット、EL型コネクタは1灯あたり最大100ワットまで、SM型コネクタは1灯あたり最大50ワットまでの照明の接続が可能。接続した照明の合計消費電力が各灯の最大出力電力までとなるようにする。異なるコネクタの併用もできる。SM型コネクタを使用した場合の調光は、コネクタ2つ毎での調光となる。
・外形寸法はケースの寸法（スイッチなどの突起部を含まない）。
2チャンネル式（2回路独立制御）
LPR-10W・LPR-30W・LPR-50W・LPR-100W・LPR-30W-CE 製品画像
12V照明／AC電源入力
| 型式 | 最大出力電力 （2CH合計） | 出力数 （）内はコネクタ型式 | 1CHあたりに接続可能な LED照明の消費電力 | 外形寸法（mm） | 最大消費電力 （VA） | 重量 （kg） | 備考 |
|---|---|---|---|---|---|---|---|
| LPR-10W | 10W | CH1：1灯（SM型） CH2：1灯（SM型） | 10Wまで | W122×H31×D144 | 30 | 0.6 | 半固定ボリューム |
| LPR-30W | 30W | CH1：1灯（SM型） CH2：1灯（SM型） | 30Wまで | W122×H41×D184 | 55 | 0.8 | - |
| LPR-30W-L | 目盛付ロック式ボリューム | ||||||
| LPR-30W-CE | W122×H41×D244 | 1.1 | CE適合品、※1 | ||||
| LPR-50W | 50W | CH1：1灯（SM型） CH2：1灯（SM型） | 50Wまで | W122×H41×D184 | 110 | 0.8 | - |
| LPR-50W-L | 目盛付ロック式ボリューム | ||||||
| LPR-100W | 100W | CH1：1灯（EL型）＋2灯（SM型） CH2：1灯（EL型）＋2灯（SM型） | EL型=100Wまで SM型=50Wまで | W132×H46×D224 | 220 | 1.3 | ※2 |
| LPR-100W-L | ※2 目盛付ロック式ボリューム | ||||||
| LPR-600W | 600W※3 | CH1：1灯（メタル型）＋1灯（EL型）＋2灯（SM型） CH2：1灯（メタル型）＋1灯（EL型）＋ 2灯（SM型） | メタル型=300Wまで EL型=100Wまで SM型=50Wまで | W220×H146×D300 | 1,320 | 6.0 | ※2 |
| LPR-600W-L | ※2 目盛付ロック式ボリューム |
- ※1.LPR-30W-CE（CE適合品）の入力電圧はAC85～230V対応。
- ※2.メタルコネクタは1灯あたり最大300ワット、EL型コネクタは1灯あたり最大100ワットまで、SM型コネクタは1灯あたり最大50ワットまでの照明の接続が可能。接続した照明の合計消費電力が各灯の最大出力電力までとなるようにする。異なるコネクタの併用もできる。SM型コネクタを使用した場合の調光は、コネクタ2つ毎での調光となる。
- ※3.1：CH1・CH2、各300W／2：CH1のみ600W（トグルスイッチにより切替）。
・外形寸法はケースの寸法（スイッチなどの突起部を含まない）。
4チャンネル式（4回路独立制御）
LPR-50Y・LPR-100Y・LPR-200Y 製品画像
12V照明／AC電源入力
DC24V電源入力型もある
| 型式 | 最大出力電力 （2CH合計） | 出力数 （）内はコネクタ型式 | 1CHあたりに接続可能な LED照明の消費電力 | 外形寸法（mm） | 最大消費電力 （VA） | 質量 （kg） | 備考 |
|---|---|---|---|---|---|---|---|
| LPR-50Y | 50W | CH1～4：各1灯（SM型） | 30Wまで | W122×H41×D244 | 110 | 1.1 | - |
| LPR-100Y | 100W | CH1：1灯（SM型） CH2：1灯（EL型）＋1灯（SM型） CH3：1灯（SM型） CH4：1灯（EL型）＋1灯（SM型） | EL型=100Wまで SM型=50Wまで | W132×H46×D274 | 220 | 1.4 | ※1 |
| LPR-200Y | 200W | CH1：1灯（EL型）＋1灯（SM型） CH2：1灯（SM型） CH3：1灯（EL型）＋1灯（SM型） CH4：1灯（SM型） | EL型=100Wまで SM型=50Wまで | W132×H76×D274 | 440 | 2.0 | ※1 |
※1.EL型コネクタは1灯あたり最大100ワットまで、SM型コネクタは1灯あたり最大50ワットまでの照明の接続が可能。接続した照明の合計消費電力が各灯の最大出力電力までとなるようにする。異なるコネクタの併用もできる。チャンネル毎での調光となる。
・外形寸法はケースの寸法（スイッチなどの突起部を含まない）。
8チャンネル式（8回路独立制御）
LPR-50H・LPR-100H・LPR-200H 製品画像
12V照明／AC電源入力
DC24V電源入力型もある
| 型式 | 最大出力電力 （8CH合計） | 出力数 （）内はコネクタ型式 | 1CHあたりに接続可能な LED照明の消費電力 | 外形寸法（mm） | 最大消費電力 （VA） | 質量 （kg） | 備考 |
|---|---|---|---|---|---|---|---|
| LPR-50H | 50W | CH1～8：各1灯（SM型） | 30Wまで | W122×H66×D244 | 110 | 1.6 | - |
| LPR-100H | 100W | CH1～8：各1灯（SM型） | 30Wまで | W122×H66×D244 | 220 | 1.8 | - |
| LPR-200H | 200W | CH1～8：各1灯（SM型） | 50Wまで | W132×H76×D274 | 440 | 2.2 | - |
※SM型コネクタは1灯あたり最大50ワットまでの照明の接続が可能。接続した照明の合計消費電力が各灯の最大出力電力までとなるようにする。チャンネル毎での調光となる。
・外形寸法はケースの寸法（スイッチなどの突起部を含まない）。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
69,579円 ( 76,537円 ) | 19日目 |
54,627円 ( 60,090円 ) | 19日目 |
74,721円 ( 82,193円 ) | 19日目 |
58,773円 ( 64,650円 ) | 19日目 |
85,774円 ( 94,351円 ) | 19日目 |
67,415円 ( 74,157円 ) | 19日目 |
90,059円 ( 99,065円 ) | 19日目 |
93,246円 ( 102,571円 ) | 19日目 |
170,836円 ( 187,920円 ) | 19日目 |
97,832円 ( 107,615円 ) | 19日目 |
84,269円 ( 92,696円 ) | 19日目 |
109,129円 ( 120,042円 ) | 19日目 |
128,869円 ( 141,756円 ) | 19日目 |
114,458円 ( 125,904円 ) | 19日目 |
106,668円 ( 117,335円 ) | 19日目 |
134,236円 ( 147,660円 ) | 19日目 |
170,836円 ( 187,920円 ) | 19日目 |
195,780円 ( 215,358円 ) | 19日目 |
198,694円 ( 218,563円 ) | 19日目 |
225,225円 ( 247,748円 ) | 19日目 |
58,524円 ( 64,376円 ) | 19日目 |
62,850円 ( 69,135円 ) | 19日目 |
73,996円 ( 81,396円 ) | 19日目 |
86,849円 ( 95,534円 ) | 19日目 |
91,432円 ( 100,575円 ) | 19日目 |
101,668円 ( 111,835円 ) | 19日目 |
114,458円 ( 125,904円 ) | 19日目 |
詳細情報
基本情報
さまざまなニーズに応える多彩なラインナップのLED電源部。
【特長】
・アナログボリュームを使って、各チャンネル個別に0～100%の手動調光ができる。
・ロック機構付で、ボリュームをしっかり固定できる（LPR-Lシリーズ、LPRD-Lシリーズ）。
・DC24V入力で駆動するLED照明用の連続点灯専用電源部（LPRDシリーズ）。
・CE認証対応のLED連続点灯電源部（LPR-30W-CE）。
【用途】
・LED照明用電源高周波連続点灯用。
